Подання числа в різних системах числення
14.1. Аналогово-цифрові перетворювачі

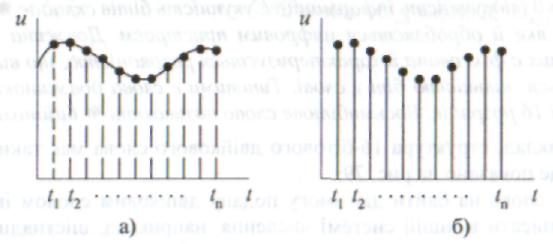

Рис. 80. Представлення аналогового сигналу його дискретними значеннями
Найпоширеніший АЦП, функційна схема якого містить компаратор, цифровий автомат (ЦА) і мікросхему ЦАП, зображено на рис. 81.

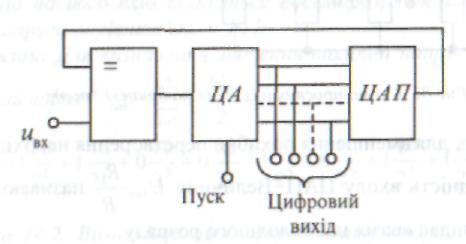

Рис. 81. Функційна схема АЦП
14.2. Цифрово-аналогові перетворювачі
Основними компонентами ЦАП є матриця опорів, пристрій уводу-виводу і операційний підсилювач. На рис. 82 зображено схему простого ЦАП, який перетворює вхідну цифрову інформацію в аналоговий сигнал на основі зміни коефіцієнта підсилення ОП. Входи такого ЦАП відповідають чотирирозрядному числу 2°, 21 , 22, 23 і для кожного входу отримуємо коефіцієнти передачі
На вхід ОП подається опорна напруга Uon через ключі S0 ÷ S3 і залежно від їх положення (замкнені чи розімкнені) визначається напруга на виході підсилювача

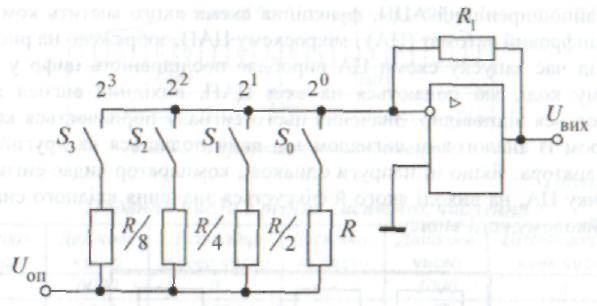

Рис. 82. Схема простого ЦАП із матрицею опорів
Безперечно,
для зменшення похибки перетворення
необхідно збільшувати розрядність
входу ЦАП. Величину
називають
напругою, що відповідає «вазі» наймолодшого
розряду.
В
загальному випадку при поданні вхідного
слова вихідна напруга ЦАП визначається
за виразом
де
S =1 за наявності сигналу на відповідному
розряді і S=
0 за його відсутності.
В даний час ЦАП випускаються як мікросхеми серії 301НРЗ-301НР6 з коефіцієнтом поділу 1/2048 (рис. 83).

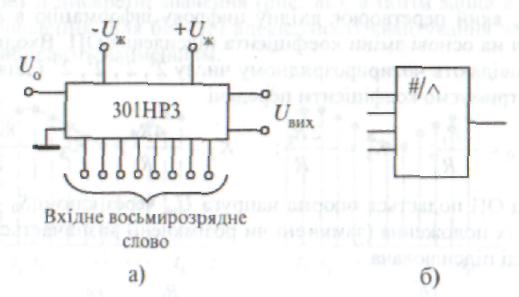

Рис. 83. Мікросхема ЦАП (а) і її графічне позначення (б)
Перетворювачі інформації характеризуються:
> похибкою при квантуванні аналогового сигналу 0 = х - NΔx, де N — числове значення величини х, Δ х — крок квантування;
> швидкодією перетворення інформації;
> діапазоном зміни вхідної величини.
Приклади до розділу
Задача 14.1. Визначити значення аналогового сигналу на виході ЦАП якщо на його вхід подається восьмирозрядне слово 11001011. Опорна напруга дорівнює Uon = 10 В.
Задача 14.2. Визначити необхідну величину опорної напруги Uon в схемі чотирирозрядного ЦАП з умови максимальної напруги на виході ОП Uвих.макс = 10 В. Опір резистора в лайці зворотного зв’язку R1 = —10 кОм, а опір елемента матриці опорів R - 30 кОм.
Разв'язок. Максимальна напруга на виході ЦАП буде за умови, коли всі ключі матриці опорів будуть замкнені. Тобто, використовуючи вираз для вхідної напруги ЦАП, отримаємо
Звідки
знаходимо
