13.4. Тригер шмітта
Тригер Шмітта (рис. 78), або пороговий пристрій виконано на базі операційного підсилювача з додатним зворотним зв'язком й характеризується гістерезисною передатною характеристикою.
Перемикання схеми (зміна полярності вихідної напруги ОП) здійснюється за умови рівності вхідної напруги на інвертувальному вході та напруги спрацювання на неінвертувальному вході uвх = UСІІ, значення якої визначається
Рис.

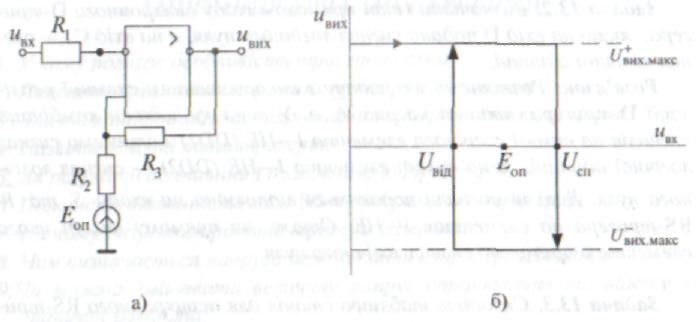

78. Схема тригера Шмітта (а) та його
передатна характеристика (б)
При зменшенні напруги uвх до значення, що дорівнює UВ1Д, ОП по вертається у попередній стан июк = U-вих макс). Значення напруги відсіку Uвід визначається за виразом
Враховуючи, щоUвід < Uсп передатна характеристика такого ОП є гістерезоподібною, а перехід від додатного значення вихідної напруги до від'ємного є стрибкоподібним, то таку схему відносять до класу тригерів.
Приклади до розділу
Задача 13.1. Визначити етап прямого виходу Q асинхронного RS-тригера на елементах А БО-1 IE, якщо на вхід S подано сигнал логічного нуля, а на вхід R — сигнал логічної одиниці.
Розв'язок: Оскільки на вхід R асинхронного RS-тригери на елементах АБО-НЕ подано сигнал логічної одиниці, то на прямому виході Q матимемо сигнал логічного нуля. Як видно зі схеми асинхронного RS-тригера на елементах АБО—НЕ, вхід R є входом елемента АБО— НЕ, виходом якого є прямий вихід Q тригера. Тому, у випадку сигналу логічної одиниці на одному з входів елемента АБО-НЕ на виході цього елемента, завжди буде логічний нуль. Отже стан прямого виходу асинхронного RS-тригера відповідає логічному нулю.
Задача 13.2. Визначити етап прямого виходу синхронного D-mpuгера, якщо на вхід D подано сигнал логічного нуля, а на вхід С — сигнал логічної одиниці.
Розв'язок: Розглянемо цю задачу з використанням схемної реалізації D-тригера, поданої на рис. 76, а. У випадку заданої комбінації сигналів на виході логічного елемента І—НЕ (DD1) матимемо сигнал логічної одиниці, а на виході елемента І—НЕ (DD2) — сигнал логічного нуля. Далі ці сигнали подаються відповідно па входи S та R KS-тригера на елементах І—НЕ. Отож, па прямому виході цього елемента отримаємо сигнал логічного нуля.
Задача 13.3. Складіть таблицю станів для асинхронного RS-тригера на логічних елементах І—НЕ.
Розв'язок: Під час складання таблиці станів необхідно враховувати те, що у випадку сигналу логічної одиниці на одному з входів елемента І—НЕ, на виході цього елемента матимемо сигнал логічного нуля.

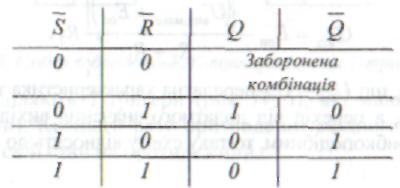

Таблиця станів для асинхронного RS –тригера на елементах І – НЕ:
Задача 13.4. Визначте напруги спрацювання та відсіку для тригера Шмітта, якщо його схема має такі параметри: R2 = 10кОм;
R3 = 2ОкОм; U+вихмакс = 11,5В; U-вих MaKC = -11,5В; Е0П = 5 А
Розв'язок: Напругу спрацювання тригера визначаємо з виразом
Запитання для самоперевірки
У чому полягає особливість тригерних схем?
Поясніть призначення логічних пристроїв керування.
Яка відмінність між асинхронними і синхронними тригерами?
Назвіть основні типи тригерів.
Як розуміти одиничний і нульовий вхід тригера?
Поясність відмінність між RS-тригером і JK- тригером.
На чому базується робота тригера Шмітта?
Чим визначається напруга перемикання в тригері Шмітта?
Чи можна змінювати величину напруг спрацювання та відсіку в тригері Шмітта?
10. Де використовують тригерні елементи?
