3.1. Некерован1 однофазні випростувачі
Якщо як вентилі використовують діоди, то такі випростувачі називаються некерованими. За способом з'єднання вентилів схеми однофазних випростувачів поділяють на три типи: одиопівперіодна, двопівперіодпа з нульовим виводом і мостова.

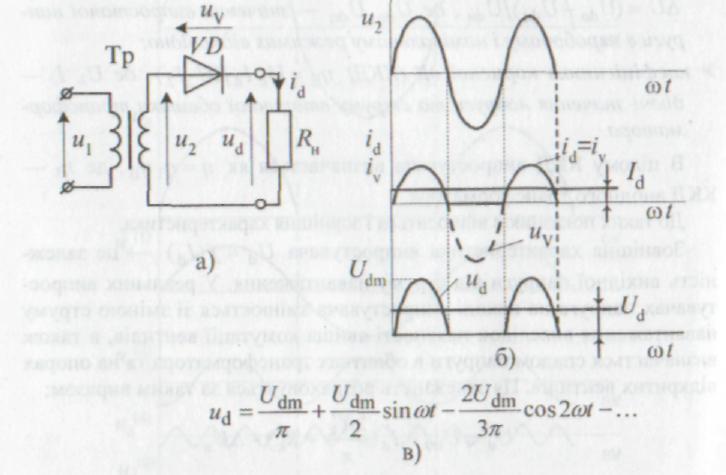

Рис. 23. Однопівперіодний випростувач: схема (а), часові діаграми напруг та струмів (б), вираз вихідної напруги випростувача у формі ряду Фур'є (в)
Робота одпопівперіодпої схеми випростувача (рис.23, а) визначається властивостями напівпровідникового діода. Коли на вторинній обвитці трансформатора додатна півсинусоїда напруги, додатний потенціал прикладено до анода діода й він переходить у відкритий стан, тоді струм проходить через діод та навантаження і це триває до моменту, коли синусоїда напруги вторинної обвитки трансформатора змінює знак на протилежний, тобто половину періоду змінної напруги. Від'ємний потенціал на аноді діода приводить до його закриття, відповідно струм через діод і навантаження не проходить (рис.23, б). Середнє значення випростаної напруги такого випростувача, як видно з поданого виразу (рис.23, в), дорівнює Ud, = Udm/π = 0,45U2, коефіцієнт пульсацій — КП = 1,57 .
У схемі двопівперіодного випростувача з нульовим виводом (рис.24, а) вторинна обвитка трансформатора, яка має середню точку (нульову точку), що забезпечує отримання двох напруг и'2, и’’2 однакової амплітуди, але протилежної полярності. Коли на вторинній обвитці трансформатора додатна півсинусоїда напруги и’2 , то струм проходить через діод VD1—Rн, і, навпаки, коли додатна півсинусоїда напруги и’2— струм проходить через VD2—RH (рис.22, б). Отже, струм через навантаження визначається сумою струмів обидвох діодів і проходить протягом усього періоду, тобто іd = ivl +iv2 . Середнє значення випростаної напруги двопівперіодного випростувача з нульовим виводом дорівнює Ud = 2Udm/π = 0,9U2, а коефіцієнт пульсацій — Кn = 0,67 .

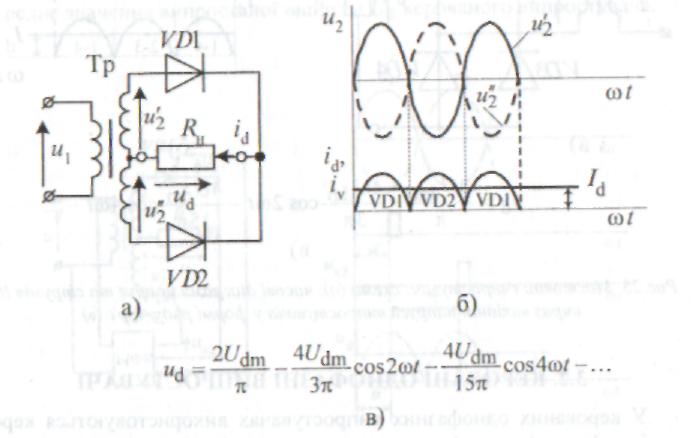

Рис. 24. Двопівперіодний випростувач з нульовим виводом: схема (а), часові діаграми напруг та струмів (б), вираз вихідної напруги випростувала у формі Фур’є (в).
Недоліком такої схеми є використання спеціального трансформатора і те, що струм вторинної обвитки несинусоїдний. Це приводить до додаткових втрат в трансформаторі.
У схемі мостового випростувана (рис.25, а) використовується трансформатор без середньої точки. Струм через навантаження проходить протягом усього періоду, через діоди VD1—VD4 у випадку додатної півсинусоїди напруги вторинної обвитки трансформатора; через діоди VD2—VD3 у випадку від'ємної півсинусоїди напруги вторинної обвитки трансформатора. Середнє значення випростаної напруги такого випростувача дорівнює Ud = 2Udm/π = 0,9U2, а коефіцієнт пульсацій — Кп= 0,67.

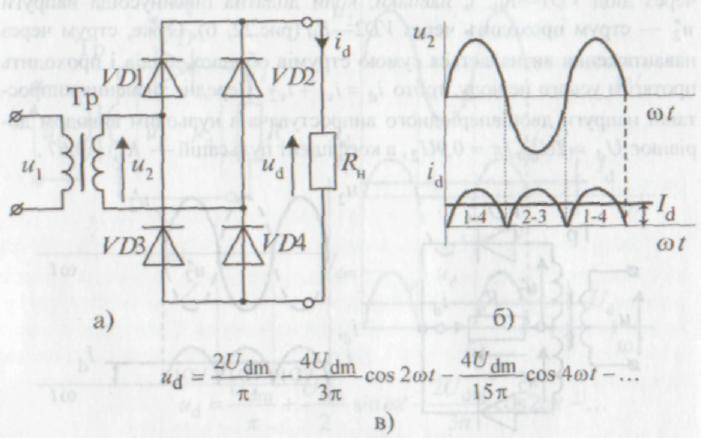

Рис.25. Мостовий випростувач: схема (а), часові діаграми напруг та струмів (б), вираз віхідної напруги випростувача у формі ряду Фур’є (в)
