LC-геиератори
RC-генератори
Стабілізація частоти коливань автогенераторів
Ключові терміни та поняття:
х генератор, х автогенератор, х LC-генератор х RC-генератор, х самозбудження, х гармонійні коливання, * коефіцієнт підсилення, х зворотний зв'язок, л LC-контур, х RC-ланка, * частотно-вибіркова ланка, х частота коливань
Генератори гармонійних коливань — це електронні пристрої, які перетворюють енергію постійного струму (енергію джерела живлення) в енергію електромагнетних синусоїдних І коливань заданої частоти.
Рис. 52. Структурна схема генератора коливань
Для комплексних значень вхідних і вихідних напруг підсилювача запишемо: u вих.= Ku вх. , а uвх. = uзв.з = βu вих., де К, β— комплексні значення коефіцієнта підсилення та передатного коефіцієнта відповідно підсилювача та ланки зворотного зв'язку. Як відомо, коефіцієнт підсилення за напругою підсилювача з додатним зворотним зв'язком визначається виразом
Цс рівняння називають умовою самозбудження генератора коливань. Ця умова поділяється на умову балансу амплітуд (Kß= 1) і на умову балансу фаз (φ= ψ + 2л), які визначають стабільну роботу генератора коливань (рис. 53).

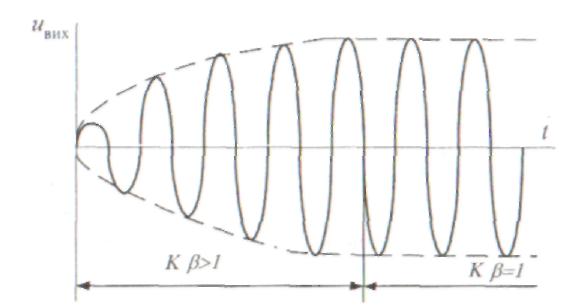

Рис. 53. Умови роботи генератора коливань
Генератори гармонійних коливань реалізуються на базі операційних підсилювачів (на частотах не більше 15 МГц) й поділяються за типом частотно-вибіркової ланки, які задають частоту коливань, на LC- і RC-автогенвратори. Такі ланки утворюють додатний зворотний зв'язок, а в ланку від'ємного зворотного зв'язку вмикають елементи або схеми для забезпечення стабільності амплітуди коливань чи її регулювання.
8.1.LC-ГЕНЕРАТОРИ
LC-генератори (рис. 54) містять у ланці додатного зворотного зв'язку паралельний резонансний контур LC, параметри якого визначають частоту коливань вихідної напруги
Елементи, ввімкнуті в ланку від'ємного зворотного зв'язку визначають амплітуду коливань, а також забезпечують їх стабільність (терморезистор в схемі рис.54,6).

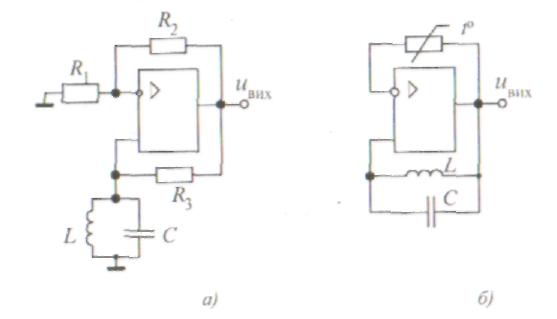

Рис. 54 Схеми LC-генераторів
Практично задану частоту коливань отримують шляхом налаштовування контура в резонанс струмів, який визначається рівністю реактивних провідностей bL = bc, з урахуванням резистивного опору навої
,
де Хк – реактивний опір навою
8.2. RС-ГЕНЕРАТОРИ
Якщо в ланку додатного зворотного зв'язку ввімкнути частотно-вибіркову ланку R-C (R1, С1, R2,C2), то її параметри будуть визначати частоту коливань генератора
Такий генератор називають RC-генератором (рис. 55).
Зміну частоти або її корекцію здійснюють шляхом одночасної зміни параметрів С1 і С2 чи R1 і R2.

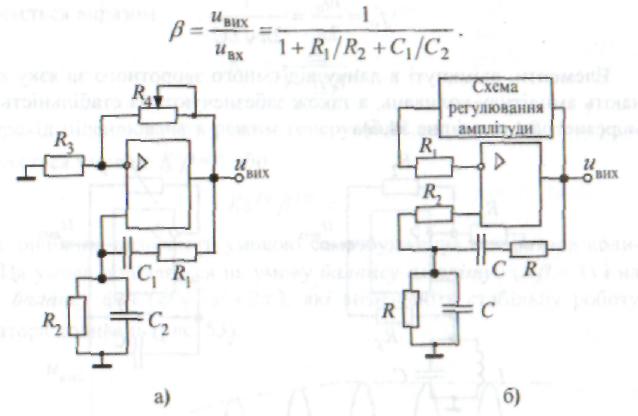

Рис. 55. Схеми RC- генераторів
Якщо параметри частотно-вибіркової ланки є однаковими (R1 = R2 = R, C1 = C2 = C), тоді передатний коефіцієнт і частота коливань визначаються як
