8.3. Приток к несовершенной линии стоков (скважине) в ограниченном пласте при наличии подошвенной воды
В промысловой практике продуктивный пласт обычно вскрывается частично или на всю толщину с последующей поинтервальной перфорацией колонны. Эти два способа вскрытия пласта известны как частичное (скважина несовершенная по степени вскрытия) и полное вскрытие (скважина, совершенная по степени вскрытия и перфорированная). Целью частичного вскрытия пласта или перфорации верхней части обсадной колонны является предотвращение преждевременного прорыва воды в скважину. Частичное вскрытие, как правило, применяется в пластовых системах достаточно большой толщины.
Фактически почти все известные исследования неустановившихся процессов в пласте произведены для условий, когда кровля и подошва непроницаемы. Предметом этих исследований в основном являлось определение горизонтальной и вертикальной проницаемости и снижения продуктивности скважины за счет неполноты вскрытия пласта. Задачи неустановившихся притока жидкости или газа к несовершенной скважине с учетом подошвенной воды приведены в ограниченном числе работ. Что касается обратных задач гидродинамики в указанной постановке, то в печати известна лишь одна работа [29]. Результаты, полученные в этой работе, могут быть использованы: для определения параметров пласта по результатам исследования скважин методами падения и восстановления давления на забое и для определения горизонтальной и вертикальной проницаемости в условиях активного напора подошвенных вод; для изучения взаимодействия между непроницаемыми боковыми границами и подошвой пласта, где поддерживается постоянное давление, и интерпретации результатов исследования скважин; для определения характерных особенностей вида кривых падения и восстановления давления, с тем чтобы их использовать для идентификации пластовых систем с напором подошвенных вод; для изучения динамики давления в хвостовике колонны при закачке горячей жидкости.
8.3.1. Постановка задачи и ее решение. Модель пласта в изометрии и в плане представлена на рис. 8.1.
Рис. 8.1. Схема притока к несовершенной скважине в ограниченном пласте
Прямоугольной формы за счет напора подошвенной воды
Делаются следующие предположения:
Пласт представляется параллелепипедом с квадратной площадью дренажа А, постоянной толщиной h и пористостью т; проницаемостью по горизонтали и вертикали соответственно K и Kz; скважина радиуса rс расположена в центре дренируемой площади и вскрывает пласт частично на величину b.
Жидкость однофазная малосжимаемая с коэффициентом сжимаемости bж, вязкость жидкости m, расход Q=const.
Первоначальное давление Р0 в пласте всюду одинаково; при непроницаемых кровли и внешнем контуре на подошве пласта поддерживается постоянное давление равное начальному; гравитационные силы не учитываются, что вполне допустимо, так как рассматривается однофазный приток.
Таким образом, задача сводится к решению уравнения пьезопроводности (8.2.5) при следующих начальных и граничных условиях согласно схемы рис. 8.1:
;
(8.3.1)
(8.3.2)
.
(8.3.3)
Последнее условие в (8.3.2) указывает, что давление в скважине не зависит от координаты Z (условие постоянства потенциала вдоль вскрытой части пласта), а условие (8.3.3) утверждает постоянство дебита скважины. Символ r есть расстояние по радиусу относительно оси скважины.
Существуют различные методы решения задач для распределения давления в пласте, дренируемого несовершенной скважиной. Например, методы: стоков-источников, интегральное преобразование, функции Грина, конечных разностей, конечных элементов, фильтрационных сопротивлений и термодинамических аналогий. Все аналитические решения предполагают, что жидкость из пласта поступает в скважину с одинаковой плотностью расхода по вскрытой части, что, дает возможность на основании последнего равенства в (8.3.2) условие (8.3.3) переписать в виде
.
(8.3.4)
Решение,
удовлетворяющее условию (8.3.4), известно
как решение для постоянного расхода.
Грингартен и Рамей показали [29], что
такое решение может быть использовано
для определения падения давления на
скважине с помощью численных методов,
которое удовлетворяет постоянству
потенциала на скважине и постоянству
расхода (8.3.3). Автор [29] делает расчет
падения давления на забое (депрессии)
по особой точке в интервале вскрытия
пласта. Для несовершенной скважины по
степени вскрытия расположение этой
точки зависит от параметра
.
Подобный прием отыскания аналогичной
точки был также использован Грингартеном
[29] при дренировании пласта бесконечной
вертикальной трещиной.
Строго говоря, условия (8.3.3) и (8.3.4) справедливы для линии стоков-источников. Однако многими исследователями показано, что реальную скважину можно принять за линейный сток с достаточным обоснованием.
Рассматриваемую здесь задачу Бухидма [29] решал с использованием функции Грина и функций мгновенных стоков-источников, разработанных Грингартеном и Рамеем [29]. Для понижения давления на забое скважины (депрессии) при х0=у0 получено следующее уравнение в безразмерном виде (в наших символах с некоторыми преобразованиями):
(8.3.5)
где
;
(8.3.6)
,
(8.3.7)
m – коэффициент пористости;
В – объемный коэффициент жидкости.
Уравнение
(8.3.5) затабулировано [28]. Графические
зависимости
представлены на рис. 8.2 и 8.3.

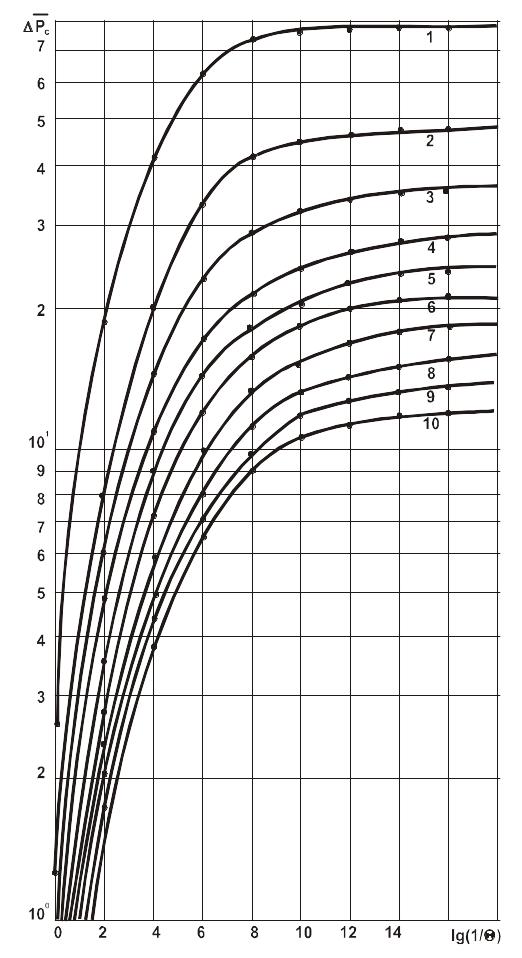

Рис. 8.2. Графические
зависимости функции безразмерной
депрессии
для
притока к несовершенной скважине,
дренирующей однородно-анизотропный
пласт прямоугольной формы с подошвенной
водой, при параметрах:
.
1—0,1; 2—0,2;
3—0,3; 4—0,4; 5—0,5; 6—0,6; 7—0,7; 8—0,8; 9—0,9; 10—1
Здесь
положение особой точки Zc
зависит от интервала вскрытия
,
метод отыскания которой изложен в работе
[29]. Многими исследователями показано,
что поведение функции давления в
начальный период времени описывается
уравнением:
,
(8.3.8)
где
;
(8.3.9)
А=Х0Y0 – площадь дренирования (см. рис. 8.1).
Уравнение
(8.3.8) справедливо при
;
.
Оно показывает, что в начальный период
времени поведение несовершенной скважины
такое же, как и совершенной скважины,
дренирующий пласт на полную толщину h.
Рис. 8.3. Графические
зависимости функции безразмерной
депрессии
для
притока к несовершенной
скважине, дренирующей однородно-анизотропный
пласт прямоугольной формы с подошвенной
водой, при параметрах:
.
1—0,9; 2—10-1;
3—10-2;
4—10-3;
5—10-4;
6—10-5;
7—10-6.
8.3.2.
Определение средневзвешенного давления
в пласте. Расчет
средневзвешенного по объему дренирования
пластового давления основывается на
материальном балансе запасов углеводородов
V.
Математически
для безразмерного давления
справедливо
.
(8.3.10)
Внося (8.3.5) в (8.3.10) и интегрируя [29], получаем
.
(8.3.11)
Для
раннего периода времени влиянием притока
жидкости в пласт можно пренебречь. Тогда
для среднего давления имеем
.
Уравнение (8.3.11) справедливо, строго
говоря, для однородного потока жидкости
в ограниченном пласте. Но поскольку
различие в решениях между указанным
потоком и потоком в бесконечном пласте
носит лишь локальное значение (в
призабойной зоне), то решение (8.3.11) может
быть использовано и для неограниченного
пласта [29]. Расчетные значения безразмерного
средневзвешенного давления по уравнению
(8.3.11) для некоторых случаев приведены
на рис. 8.4 [29]. Как видно из графиков, для
раннего периода времени зависимость
является линейной. Время, при котором
кривые отклоняются от прямой линии,
представляет собой начало неустановившегося
процесса в пласте и является функцией
параметров
и
.
Как видно из графика (см. рис. 8.4), это
время увеличивается с увеличением
и
уменьшением
.
В
заключение можно отметить следующее.
Приведенное здесь уравнение для
несовершенной линии стоков, частично
вскрывающей однородно-анизотропный
пласт с непроницаемыми границами,
имеющий в горизонтальном сечении форму
квадрата, с напором подошвенных вод
постоянного давления на границе раздела
вода–нефть,
может быть использовано для решения
как прямых, так и обратных задач подземной
гидродинамики. Анализ зависимости
безразмерного давления от безразмерного
времени показывает наличие трех режимов
течения: ранний неустановившийся,
неустановившийся и установившийся
периоды. Heустановившийся
период не соответствует периоду
псевдорадиального притока. Это означает,
что информация об относительном вскрытии
и коэффициенте продуктивности не может
быть получена обычными методами анализа
изменения забойного давления. Также не
может быть определена и вертикальная
проницаемость по методам, базирующимся
на предположении существования периода
псевдорадиального притока, если явно
доминирует напор подошвенных вод.
Продуктивность вскрытого интервала
может быть определена по зависимости
в ранний неустановившийся период при
выполнении условия
.
Если выполняется условие
то зависимость
не отражает существования непроницаемых
боковых границ и картина течения будет
качественно соответствовать схеме
напора краевых вод. Это означает, что
для каждого значения параметров
и
существует минимальная площадь дренажа
вдали от скважины, где эффект непроницаемых
боковых границ не наблюдается. Если
выполняется условие
то
наблюдается монотонное возрастание
функции (см. рис. 8.3) в течение всего
неустановившегося периода. Такое
поведение функции обуславливается
наличием непроницаемых границ.
Рис. 8.4. Зависимость
безразмерного средневзвешенного
давления
от безразмерного времени Θ
для замкнутого пласта с напором
подошвенной воды, дренирующего с
несовершенной кважиной, расположенной
в центре квадрата при относительной
площади дренирования
Заметим, использование приведенных здесь аналитических решений для интерпретации результатов гидродинамических исследований скважин детально рассмотрено в работе [29]. В формулах (8.3.6) и (8.3.9) принимаются следующие размерности физических величин: [K]=Да, [h]=м, [Q]=м3/c, [B]=м3/м3, [m]=Па×с, [Р]=КПа, [b*]=1/КПа, [А]=м2, [t]=c, [rc]=м.
