Задание № 3
Рисунок 3
Вари-ант |
n1 об/мин |
Напр. вращ. n1 |
положение |
Размер звеньев в мм. |
||||||
φ1 град. |
φ2 град. |
AB |
BC |
CD |
BE |
EF |
AD |
|||
1 |
450 |
+ |
90° |
210 |
30 |
120 |
75 |
60 |
150 |
130 |
2 |
330 |
- |
300 |
30 |
60 |
200 |
150 |
75 |
200 |
150 |
3 |
180 |
+ |
120 |
60 |
100 |
300 |
200 |
100 |
300 |
300 |
4 |
390 |
- |
0 |
120 |
50 |
200 |
150 |
30 |
180 |
150 |
5 |
420 |
+ |
150 |
30 |
40 |
100 |
100 |
50 |
120 |
100 |
6 |
600 |
- |
225 |
45 |
30 |
100 |
75 |
30 |
90 |
75 |
7 |
510 |
+ |
180 |
60 |
30 |
100 |
75 |
30 |
100 |
75 |
8 |
360 |
- |
90 |
330 |
50 |
150 |
100 |
50 |
150 |
150 |
9 |
300 |
+ |
300 |
30 |
60 |
150 |
150 |
60 |
180 |
150 |
10 |
240 |
- |
45 |
150 |
60 |
240 |
150 |
120 |
300 |
260 |
Задание № 4
Рисунок 4.
Вариант |
n1 об/мин |
Напр. вращ. n1. |
положение |
Размер звеньев в мм. |
|||||
φ1 град. |
φ2 град. |
AB |
BC |
BD |
DE |
a |
|||
1 |
1500 |
- |
30 |
240 |
50 |
150 |
100 |
200 |
100 |
2 |
1200 |
+ |
150 |
30 |
60 |
250 |
150 |
300 |
150 |
3 |
900 |
- |
60 |
210 |
70 |
250 |
150 |
300 |
150 |
4 |
810 |
+ |
180 |
60 |
80 |
250 |
150 |
300 |
150 |
5 |
750 |
- |
45 |
180 |
90 |
300 |
150 |
360 |
150 |
6 |
600 |
+ |
120 |
330 |
100 |
300 |
200 |
360 |
200 |
7 |
540 |
- |
225 |
30 |
120 |
360 |
180 |
400 |
175 |
8 |
450 |
+ |
240 |
45 |
150 |
450 |
220 |
500 |
225 |
9 |
360 |
- |
330 |
75 |
180 |
560 |
280 |
630 |
275 |
10 |
240 |
+ |
210 |
30 |
200 |
600 |
400 |
710 |
200 |
Задание № 5

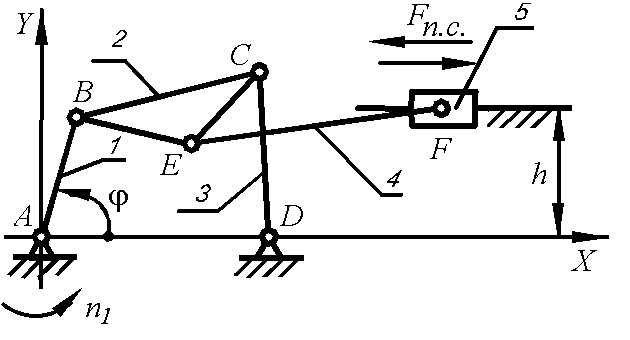

Рисунок 5.
Вари-ант |
n1 об/мин |
Напр. вращ. n1 |
положение |
Размер звеньев в мм. |
|||||||
j1 град. |
j2 град. |
AB |
BC |
CD |
AD |
BE= CE |
EF |
h |
|||
1 |
540 |
- |
0 |
150 |
30 |
120 |
75 |
130 |
80 |
180 |
0 |
2 |
480 |
+ |
60 |
210 |
40 |
80 |
70 |
80 |
50 |
200 |
0 |
3 |
420 |
- |
270 |
120 |
60 |
150 |
150 |
150 |
90 |
200 |
15 |
4 |
390 |
+ |
120 |
330 |
80 |
70 |
80 |
30 |
45 |
300 |
0 |
5 |
360 |
- |
210 |
30 |
100 |
300 |
200 |
300 |
180 |
400 |
0 |
6 |
330 |
+ |
270 |
60 |
100 |
500 |
300 |
400 |
300 |
400 |
0 |
7 |
300 |
- |
45 |
150 |
100 |
450 |
300 |
500 |
280 |
400 |
0 |
8 |
270 |
+ |
330 |
60 |
100 |
400 |
300 |
500 |
240 |
400 |
0 |
9 |
210 |
- |
225 |
30 |
120 |
75 |
130 |
30 |
45 |
400 |
50 |
10 |
150 |
+ |
180 |
3 |
150 |
150 |
150 |
60 |
90 |
450 |
50 |
