4.2 Использование симплексных св радиоканалов для построения систем связи с мобильной базовой станцией (с увеличенной зоной обслуживания)
Проведенные теоретические и экспериментальные исследования показали, что использование СВ радиоканала позволяет реализовать дальность связи, существенно превышающую дальность связи УКВ наземных радиосредств, при использовании достаточно крупных штыревых антенн. Так, использование штыревых антенн длиной 10 м и более позволяет при мощности передатчика 200 Вт обеспечить дальность связи до 180 – 200 км. Это позволяет реализовать обеспечивающие загоризонтную связь стационарные и мобильные СВ радиосистемы, работающие на стоянке после развертывания антенн.
Однако, низкая эффективность коротких штыревых антенн СВ диапазона не позволет использовать их как в портативных, так и в мобильных абонентских и базовых радиостанциях, обеспечивающих работу на ходу. Проведенные испытания малогабаритных вибраторных антенн (представлены в разделе 4.1.2) показали, что на рабочей частоте – 1,8 МГц дальность связи мобильных радиостанций (мощностью 5 Вт) в режиме передачи речи, составляет ~ 50 км. Дальность связи радиостанций 100 Вт при тех же условиях достигает 150 – 200 км. Полученные результаты говорят о возможности применения малогабаритных вибраторных антенн для построения мобильных средств связи СВ диапазона, в том числе для комплектации портативных и мобильных СВ радиостанций.

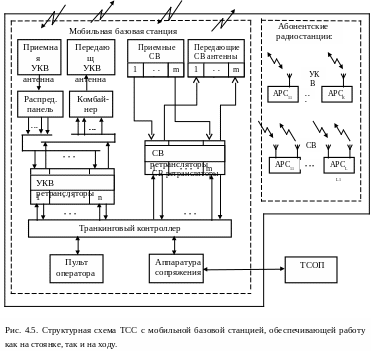

На рис. 4.5 представлен, предложенный в работе [9], вариант построения ТСС с мобильной базовой станцией, обеспечивающей работу как на стоянке, так и на ходу.
Транкинговая система связи включает мобильную базовую станцию и абонентские УКВ и СВ радиостанции. В составе мобильной базовой станции: n УКВ ретрансляторов, широкополосных приемной и передающей УКВ антенн, распределительной панели, оборудования объединения радиосигналов, транкингового контроллера, пульта оператора, аппаратуры сопряжения с
телефонной сетью общего пользования, ретрансляторов СВ диапазона, комплекта резонансных приемных и передающих СВ антенн. В составе транкинговой системы - абонентские УКВ радиостанции c широкополосными приемопередающими антеннами и абонентские СВ радиостанции, оснащенные индивидуальными резонансными приемными и передающими антеннами. На стоянке базовой станции на возимые мачты устанавливаются УКВ антенны и организуется работа УКВ фрагмента ТСС в зоне радиусом 15 – 25 км. Параллельно работает и СВ фрагмент ТСС в зоне радиусом до 40 – 50 км для абонентов с портативными радиостанциями (5 – 10 Вт) и в зоне 150 – 200 км для абонентов с мобильными радиостанциями мощностью до 100 – 200 Вт.
Абоненты этих двух сетей могут как общаться друг с другом, так и выходить в телефонную сеть общего пользования (ТСОП). В качестве аппаратуры сопряжения с ТСОП могут быть применены радиорелейные станции, КВ радиоудлиннители, спутниковые системы радиосвязи и др. Указанные средства могут применяться и для межзоновой связи. При движении базовой станции УКВ фрагмент ТСС не функционирует из-за отсутствия антенн, а СВ фрагмент продолжает работать в прежнем режиме, т.к. используемые малогабаритные вибраторные СВ антенны постоанно закреплены на транспортном средстве и обеспечивают работу как на стоянке, так и на ходу..
Объединение мобильных СВ базовых станций в многозоновую сеть возможно с использованием КВ радиоудлиннителей и спутниковых систем радиосвязи. В работе [93] предложены два варианта реализации межзоновой связи мобильных СВ базовых станций: с использованием КВ радиоудлиннителей на базе антенн зенитного излучения (при мощности передатчика 150 Вт обеспечивается связь на расстоянии до 700 – 1000 км); с использованием вынесенных КВ ретрансляторов [89]. В последнем случае дальность межзоновой связи может достигать 5 – 6 тыс км при одном ретрансляторе и неограниченно при наличии системы КВ ретрансляторов.

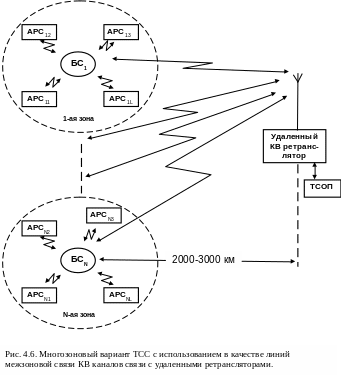

На рис. 4.6 приведена структура многозонового варианта предлагаемой ТСС с использованием в качестве линий межзоновой связи КВ каналов связи с вынесенными ретрансляторами. Как известно, наилучшие условия связи в декаметровом диапазоне реализуются на односкачковых трассах длиной 2000-3000 км, поэтому удаленный ретранслятор должен быть расположен на таком расстоянии от каждой из связываемых зон.
Каждая из N зон состоит из мобильной или стационарной базовой станции БС1 -БСN, работающей в гектометровом и/или декаметровом диапазоне радиоволн, а также абонентских радиостанций АРС11-АРСNL. В составе любой из зон может быть установлен также фрагмент УКВ транкинговой системы связи, включающей ретрансляторы на БС и абонентские радиостанции соответствующего диапазона частот. Удаленный ретранслятор, совместно с дополнительными КВ радиостанциями, в составе БС каждой из зон обеспечивает межзоновую связь. На удаленном ретрансляторе реализуется также вхождение в ТСОП.
Транкинговые системы радиосвязи с мобильной базовой станцией могут найти широкое применение в службах МЧС, в геологоразведочных подразделениях, в войсках и др. ведомствах, которые в той или другой сложившейся ситуации не могут воспользоваться сотовыми или спутниковыми сетями связи при отсутствии прямой видимости между находящимися в движении корреспондентами.
