Розділ 5 сейсморозвідка

Лабораторна робота № 5.6

Побудова сейсмічних границь за даними годографів

5.6.1 Мета і завдання роботи

Мета роботи: набуття навиків і засвоєння методики побудови сейсмічних границь за даними годографів відбитих хвиль.

Завдання роботи - визначити положення границь відбиття пружних хвиль в розрізі за заданими годографами та швидкостями розповсюдження сейсмічних хвиль.

5.6.2 Короткі теоретичні відомості

Для побудови сейсмічних границь необхідно мати такі дані: 1) годографи, отримані в результаті кореляції корисних хвиль, зареєстрованих на сейсмограмах, первинних чи трансформованих, або безпосередньо ці записи представлені сейсмограмами та динамічними часовими розрізами; 2) узагальнені дані про швидкісні параметри товщі порід, що в розрізі залягають вище тих сейсмічних границь, які треба побудувати.

Сейсмічні границі будують із застосуванням різних методів, вибір яких залежить від характеру сейсмогеологічного розрізу, ступені вивченості його швидкісних властивостей та очікуваної точності результатів. Методи мають відповідати прийнятій моделі покривної товщі. При виконанні сейсмічних побудов найширше застосовують метод середніх швидкостей, в основу якого покладено припущення, що середовище між поверхнею землі (чи поверхнею приведення) та будь-якою точкою границі є однорідним, тобто має постійну швидкість, яка дорівнює середній швидкості до цієї точки. За простих умов, коли відсутні різкі зміни швидкостей у розрізі, метод середніх швидкостей забезпечує досить високу точність побудови сейсмічних границь.

Якщо ці умови не виконуються, то середовище не може бути представлено як однорідне, застосовують більш складні і точні методи побудови сейсмічних границь у неоднорідних середовищах. Ці середовища можуть бути як градієнтними, так і шаруватими.

Найбільш простими методами побудови границь відбиття є спосіб засічок, спосіб , спосіб взаємних точок та спосіб . Розглянемо більш детально кожний із способів.

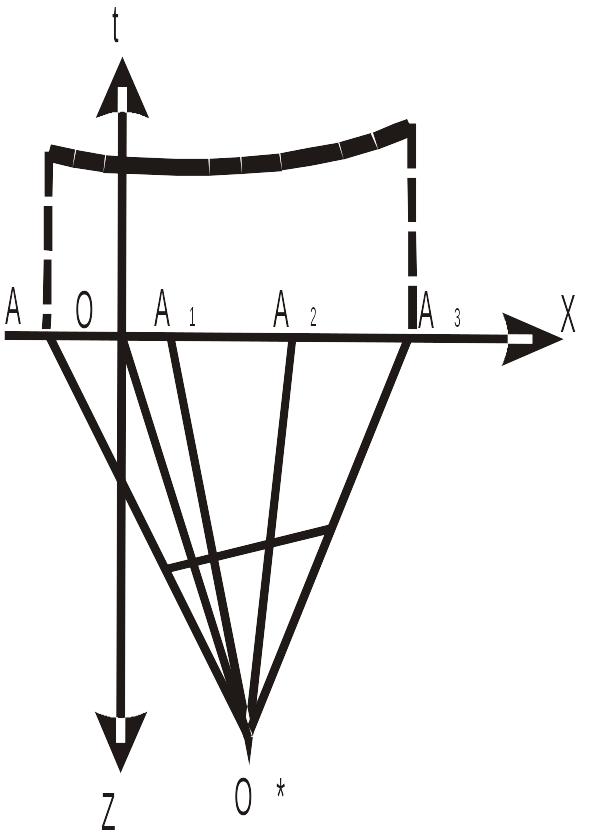

Спосіб засічок. За плоскої відбивної границі існує фіктивне джерело коливань , з якого начебто виходять усі промені (рис. 5.1).

Рисунок 5.1 – Побудова границі відбиття способом засічок

Довжина кожного із таких променів дорівнює , де - час у ій точці годографа. Щоб відновити ці промені з декількох точок реєстрації ( ), проведено дуги кіл з радіусами та відповідно. Ці дуги (засічки) за правильного вибору перетнуться у точці . Провівши лінію , знаходимо положення відбиваючої границі як перпендикуляр до середини відрізка , обмеженого з обох боків крайніми променями та . Довжина побудованої таким способом відбивної границі дорівнює приблизно половині довжини годографа .

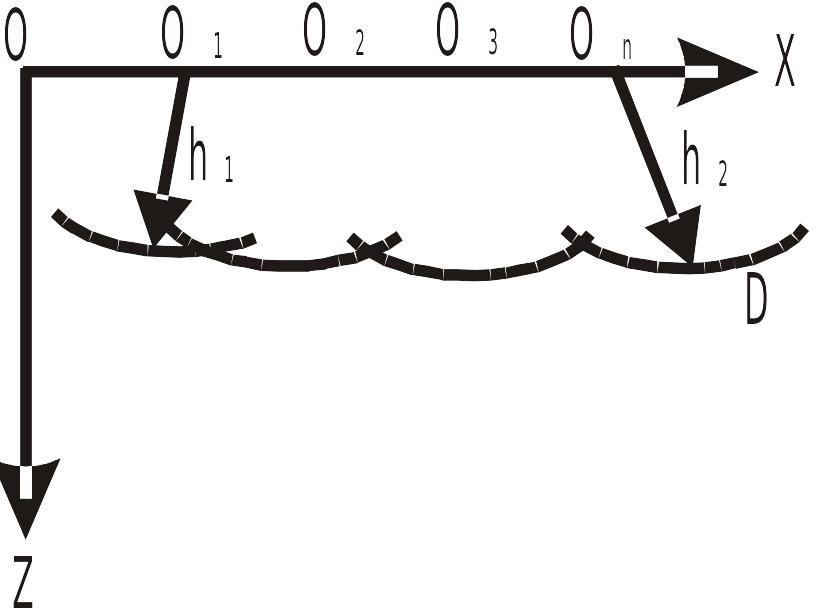

Спосіб . Спочатку за часом приходу відбитої хвилі в точку збудження обчислюється ехо-глибина в цій точці профілю (рис. 5.2):

. (5.1)

Рисунок 5.2 – Побудова сейсмічної границі способом

Якщо провести коло з центром у точці та радіусом , то це коло буде визначати ізохрону відбиття, одна із точок якої буде належати границі.

При проведенні подібних кіл із центрами в точках радіусами відповідно отримаємо сімейство кіл, обвідна яких буде границею, яку треба було побудувати.

Спосіб взаємних точок. Для застосування цього способу достатньо мати елементи годографів відбитих хвиль, узгоджених у взаємних точках із часом , та значення позірних швидкостей та у цих точках (рис. 5.3). Знаючи та , визначимо кути підходу відбитої хвилі до денної поверхні за формулою .

Рисунок 5.3 – Побудова сейсмічної границі способом

взаємних точок

Проведемо згідно зі знайденими кутами та промені із точок та . Їхній перетин – це точка відбиття . Елемент межі у цій точці залягає перпендикулярно до бісектриси кута між променями. Довжина цього елемента приблизно дорівнює половині довжини коротшого з двох елементів годографів, що використовувалися для побудови границі.

Завдання 1 – Побудова відбивної границі способом засічок.

1 За даними, що наведені в таблиці 5.2 побудувати зустрічні годографи і .

2 Розрахувати радіуси засічок (дуг кіл) для точок по профілю через 100 м. Середні швидкості по варіантам завдання вказано під таблицею 5.2 (для годографа ).

3 Віднайти уявний пункт збудження ( ) як точку перетину дуг. Якщо перетинаючись, дуги утворюють багатокутник, то точка, яка відповідає знаходиться у центрі багатокутника.

4 Знайти положення границі відбиття.

5 Повторити п.2-4 для годографом .

6 Порівняти результати визначення границь за годографами і .

Завдання 2 – Побудова відбивної границі способом .

1 За даними таблиці 5.2 обчислити ехо-глибину для точок і .

2 Побудувати кола радіусами і та провести дотичну до цих кіл. Дотична і буде границею відбиття.

3 Порвняти результати завдання 1 і 2.

Завдання 3 - Побудова відбивної границі способом взаємних точок.

1 Побудувати за даними таблиці 5.2 годографи і , узгодивши у взаємних точках.

2 Розрахувати позірні швидкості і у точках і .

3 Визначити кути підходу відбитої хвилі до денної поверхні і .

4 Віднайти точку відбиття .

5 Побудувати елемент границі відбиття.

6 Порівняти результат побудови границі відбиття з результатами завдання 1 і 2.

Таблиця 5.2 – Результати сейсмічних спостережень на інтервалі профілю (0 – 900 м)

Варіант 1

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,784		900	0,647	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =809 м. = 2500 м/с.
25	0,782		875	0,649
50	0,781		850	0,652
75	0,779		825	0,654
100	0,778		800	0,657
125	0,777		775	0,660
150	0,776		750	0,662
175	0,775		725	0,665
200	0,774		700	0,669
225	0,773		675	0,672
250	0,773		650	0,675
275	0,773		625	0,679
300	0,772		600	0,683
325	0,772		575	0,686
350	0,772		550	0,690
375	0,772		525	0,694
400	0,772		500	0,699
425	0,773		475	0,703
450	0,773		450	0,707
475	0,774		425	0,712
500	0,775		400	0,716
525	0,776		375	0,721
550		0,777	350	0,726
575		0,778	325	0,731
600		0,779	300	0,736
625		0,780	375	0,741
650		0,782	250	0,746
675		0,784	225	0,752
700	0,785		200	0,757
725	0,787		175	0,763
750	0,789		150	0,768
775	0,791		125	0,774
800	0,794		100	0,780
825	0,796		75	0,786
850	0,799		50	0,792
875	0,801		25	0,798
900	0,804		0	0,804

Варіант 2

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,713		900	0,575	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =790 м. = 2750 м/с.
25	0,711		875	0,577
50	0,709		850	0,579
75	0,708		825	0,582
100	0,707		800	0,584
125	0,705		775	0,587
150	0,704		750	0,590
175	0,703		725	0,593
200	0,702		700	0,596
225	0,702		675	0,599
250	0,701		650	0,603
275	0,701		625	0,606
300	0,700		600	0,610
325	0,700		575	0,613
350	0,700		550	0,617
375	0,700		525	0,621
400	0,700		500	0,625
425	0,700		475	0,629
450	0,700		450	0,634
475	0,701		425	0,638
500	0,701		400	0,642
525	0,702		375	0,647
550		0,703	350	0,652
575		0,703	325	0,656
600		0,704	300	0,661
625		0,706	375	0,666
650		0,707	250	0,671
675		0,708	225	0,676
700	0,710		200	0,681
725	0,711		175	0,687
750	0,713		150	0,692
775	0,715		125	0,697
800	0,717		100	0,703
825	0,719		75	0,708
850	0,721		50	0,714
875	0,723		25	0,720
900	0,725		0	0,725

Варіант 3

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,653		900	0,513	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =770 м. = 3000 м/с.
25	0,652		875	0,516
50	0,650		850	0,518
75	0,649		825	0,521
100	0,647		800	0,523
125	0,646		775	0,526
150	0,645		750	0,529
175	0,644		725	0,532
200	0,643		700	0,535
225	0,642		675	0,538
250	0,641		650	0,541
275	0,641		625	0,545
300	0,640		600	0,548
325	0,640		575	0,552
350	0,639		550	0,556
375	0,639		525	0,560
400	0,639		500	0,563
425	0,639		475	0,568
450	0,639		450	0,572
475	0,639		425	0,576
500	0,640		400	0,580
525	0,640		375	0,585
550		0,641	350	0,589
575		0,641	325	0,594
600		0,642	300	0,598
625		0,643	375	0,603
650		0,644	250	0,608
675		0,645	225	0,613
700	0,646		200	0,618
725	0,648		175	0,623
750	0,649		150	0,628
775	0,651		125	0,633
800	0,652		100	0,638
825	0,654		75	0,643
850	0,656		50	0,649
875	0,658		25	0,654
900	0,660		0	0,660

Варіант 4

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,622		900	0,477	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =752 м. = 3150 м/с.
25	0,620		875	0,480
50	0,619		850	0,482
75	0,617		825	0,485
100	0,616		800	0,488
125	0,615		775	0,491
150	0,613		750	0,494
175	0,612		725	0,497
200	0,611		700	0,500
225	0,610		675	0,503
250	0,609		650	0,506
275	0,609		625	0,510
300	0,608		600	0,514
325	0,607		575	0,517
350	0,607		550	0,521
375	0,607		525	0,525
400	0,606		500	0,529
425	0,606		475	0,533
450	0,606		450	0,537
475	0,606		425	0,541
500	0,607		400	0,546
525	0,607		375	0,550
550		0,607	350	0,554
575		0,608	325	0,559
600		0,608	300	0,564
625		0,609	375	0,568
650		0,610	250	0,573
675		0,611	225	0,578
700	0,612		200	0,583
725	0,613		175	0,588
750	0,614		150	0,593
775	0,615		125	0,598
800	0,617		100	0,603
825	0,618		75	0,608
850	0,620		50	0,613
875	0,622		25	0,619
900	0,624		0	0,624

Варіант 5

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,594		900	0,444	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =732 м. = 3300 м/с.
25	0,592		875	0,446
50	0,590		850	0,449
75	0,589		825	0,452
100	0,587		800	0,454
125	0,586		775	0,457
150	0,585		750	0,460
175	0,583		725	0,464
200	0,582		700	0,467
225	0,581		675	0,470
250	0,580		650	0,474
275	0,579		625	0,477
300	0,579		600	0,481
325	0,578		575	0,485
350	0,578		550	0,488
375	0,577		525	0,492
400	0,577		500	0,496
425	0,576		475	0,500
450	0,576		450	0,505
475	0,576		425	0,509
500	0,576		400	0,513
525	0,577		375	0,518
550		0,577	350	0,522
575		0,577	325	0,527
600		0,578	300	0,531
625		0,578	375	0,536
650		0,579	250	0,541
675		0,580	225	0,545
700	0,580		200	0,550
725	0,581		175	0,555
750	0,582		150	0,560
775	0,583		125	0,565
800	0,585		100	0,570
825	0,586		75	0,575
850	0,587		50	0,581
875	0,589		25	0,586
900	0,591		0	0,591

Варіант 6

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,568		900	0,410	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =708 м. = 3450 м/с.
25	0,566		875	0,413
50	0,565		850	0,416
75	0,563		825	0,419
100	0,561		800	0,422
125	0,560		775	0,425
150	0,558		750	0,428
175	0,557		725	0,431
200	0,556		700	0,435
225	0,555		675	0,438
250	0,554		650	0,442
275	0,553		625	0,445
300	0,552		600	0,449
325	0,551		575	0,453
350	0,551		550	0,457
375	0,550		525	0,461
400	0,550		500	0,465
425	0,549		475	0,469
450	0,549		450	0,473
475	0,549		425	0,477
500	0,549		400	0,482
525	0,549		375	0,486
550		0,549	350	0,491
575		0,549	325	0,495
600		0,549	300	0,500
625		0,550	375	0,505
650		0,550	250	0,509
675		0,551	225	0,514
700	0,552		200	0,519
725	0,552		175	0,524
750	0,553		150	0,529
775	0,554		125	0,534
800	0,555		100	0,539
825	0,556		75	0,544
850	0,558		50	0,549
875	0,559		25	0,554
900	0,560		0	0,560

Варіант 7

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,544		900	0,383	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =690 м. = 3600 м/с.
25	0,543		875	0,386
50	0,541		850	0,389
75	0,539		825	0,392
100	0,537		800	0,395
125	0,536		775	0,398
150	0,534		750	0,401
175	0,533		725	0,405
200	0,532		700	0,408
225	0,531		675	0,412
250	0,530		650	0,415
275	0,529		625	0,419
300	0,528		600	0,423
325	0,527		575	0,427
350	0,526		550	0,431
375	0,525		525	0,435
400	0,525		500	0,439
425	0,524		475	0,443
450	0,524		450	0,447
475	0,524		425	0,452
500	0,523		400	0,456
525	0,523		375	0,460
550		0,523	350	0,465
575		0,523	325	0,469
600		0,524	300	0,474
625		0,524	375	0,479
650		0,524	250	0,483
675		0,525	225	0,488
700	0,525		200	0,493
725	0,526		175	0,498
750	0,527		150	0,503
775	0,527		125	0,508
800	0,528		100	0,513
825	0,529		75	0,518
850	0,530		50	0,523
875	0,532		25	0,528
900	0,533		0	0,533

Варіант 8

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,523		900	0,355	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =665 м. = 3750 м/с.
25	0,521		875	0,358
50	0,519		850	0,361
75	0,517		825	0,364
100	0,516		800	0,367
125	0,514		775	0,370
150	0,512		750	0,374
175	0,511		725	0,377
200	0,510		700	0,381
225	0,508		675	0,384
250	0,507		650	0,388
275	0,506		625	0,392
300	0,505		600	0,396
325	0,504		575	0,400
350	0,503		550	0,404
375	0,503		525	0,408
400	0,502		500	0,412
425	0,501		475	0,416
450	0,501		450	0,421
475	0,501		425	0,425
500	0,500		400	0,429
525	0,500		375	0,434
550		0,500	350	0,438
575		0,500	325	0,443
600		0,500	300	0,448
625		0,500	375	0,452
650		0,500	250	0,457
675		0,501	225	0,462
700	0,501		200	0,467
725	0,501		175	0,471
750	0,502		150	0,476
775	0,503		125	0,481
800	0,503		100	0,486
825	0,504		75	0,491
850	0,505		50	0,496
875	0,506		25	0,502
900	0,507		0	0,507

Варіант 9

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,503		900	0,331	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =645 м. = 3900 м/с.
25	0,501		875	0,334
50	0,499		850	0,337
75	0,497		825	0,340
100	0,495		800	0,344
125	0,494		775	0,347
150	0,492		750	0,350
175	0,491		725	0,354
200	0,489		700	0,358
225	0,488		675	0,361
250	0,487		650	0,365
275	0,485		625	0,369
300	0,484		600	0,373
325	0,483		575	0,377
350	0,482		550	0,381
375	0,482		525	0,385
400	0,481		500	0,390
425	0,480		475	0,394
450	0,480		450	0,398
475	0,479		425	0,403
500	0,479		400	0,407
525	0,478		375	0,412
550		0,478	350	0,416
575		0,478	325	0,421
600		0,478	300	0,425
625		0,478	375	0,430
650		0,478	250	0,435
675		0,478	225	0,439
700	0,479		200	0,444
725	0,479		175	0,449
750	0,479		150	0,454
775	0,480		125	0,459
800	0,481		100	0,464
825	0,481		75	0,469
850	0,482		50	0,474
875	0,483		25	0,479
900	0,484		0	0,484

Варіант 10

Пункт збудження			Пункт збудження		Приміт-ка
Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі		Координати точок реєстрації приходу сейсмічної хвилі	Час приходу відбитої хвилі	Приміт-ка
0	0,490		900	0,311	Для розрахунку годографа на ПК0 (по нормалі) =980 м, на ПК900 - =622 м. = 4000 м/с.
25	0,488		875	0,314
50	0,486		850	0,318
75	0,484		825	0,321
100	0,482		800	0,325
125	0,481		775	0,328
150	0,479		750	0,332
175	0,478		725	0,336
200	0,476		700	0,339
225	0,475		675	0,343
250	0,473		650	0,347
275	0,472		625	0,351
300	0,471		600	0,355
325	0,470		575	0,360
350	0,469		550	0,364
375	0,468		525	0,368
400	0,467		500	0,372
425	0,466		475	0,377
450	0,466		450	0,381
475	0,465		425	0,386
500	0,465		400	0,390
525	0,464		375	0,395
550		0,464	350	0,399
575		0,464	325	0,404
600		0,463	300	0,409
625		0,463	375	0,414
650		0,463	250	0,418
675		0,463	225	0,423
700	0,464		200	0,428
725	0,464		175	0,433
750	0,464		150	0,438
775	0,465		125	0,443
800	0,465		100	0,448
825	0,466		75	0,453
850	0,466		50	0,458
875	0,467		25	0,463
900	0,468		0	0,468

Аналіз результатів роботи

1 Порівняти результати, що отримані в результаті побудови границь відбиття різними способами.

2 Визначити спосіб побудови, який найкраще співпадає з реальними границями відбиття

Запитання для самоперевірки

1 Які дані необхідно мати для побудови сейсмічних границь за даними годографів відбитих хвиль ?

2 Які Ви знаєте способи побудови границь відбиття ?

3 У чому полягаєсуть способу засічок ?

4 Поясніть суть способу ?

5 Що лежить в основі способу взаємних точок ?

Література

1 Сейсморозвідка: Підручник / Г.Т. Продайвода, О.А. Три-пільський, С.С. Чулков. – К.: Видавничо-поліграфічний центр «Київський університет», 2008. – 351 с.

Лабораторна робота № 5.7

<<< < Предыдущая 1 23 / 53 4 5 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
20.12.2018226.3 Кб18Org_diyalnist_Shpora (1).doc
#
29.09.201992.16 Кб4Org_pratsi_testi_1.doc
#
22.09.20192.08 Mб46Osnov elektron 2010 А5 скорочений - копия.doc
#
29.09.2019110.59 Кб3OsnoviZED.doc
#
18.09.2019398.34 Кб12OSNOVI_MENEDZhMENTU.doc
#
30.04.20191.63 Mб6Osn_geof_dop.doc
#
30.04.20191.81 Mб9Osn_geof_lab.doc
#
21.11.2019412.16 Кб3Osn_komp_merezh_1.doc
#
10.11.2018292.35 Кб44osn_NGS_11-12.doc
#
10.11.2018386.05 Кб8osn_NGS_13.doc
#
10.11.20181.93 Mб28osn_NGS_3-6.doc
