Контрольна робота 7.
Задача 1. Розрахунок стержня на розтяг-стиск.
Д ля стержня, який складається із трьох ділянок (а – круг, b – прямокутник із співвідношенням сторін h/b, с – квадрат)
побудувати епюру поздовжніх сил N(x);
з умови міцності визначити розміри поперечних перерізів;
визначити абсолютну деформацію стержня і побудувати епюру ∆l(x).
Вхідні дані: P1= 40 кН, P2 = 30 кН, P3 = 10 кН, a = 1,4 м, b = 1,3 м,
c = 1,6м, h/b = 3,5,
[σ]роз. = 120 МПа, [σ]ст. = 90 МПа, Е = 1,6·105 МПа.
Задача 2. Знаходження геометричних характеристик плоских перерізів.
Д ля заданого складеного перерізу знайти центр ваги і обчислити осьові моменти відносно головних осей. № швелера - 18, № двотавр – 30.

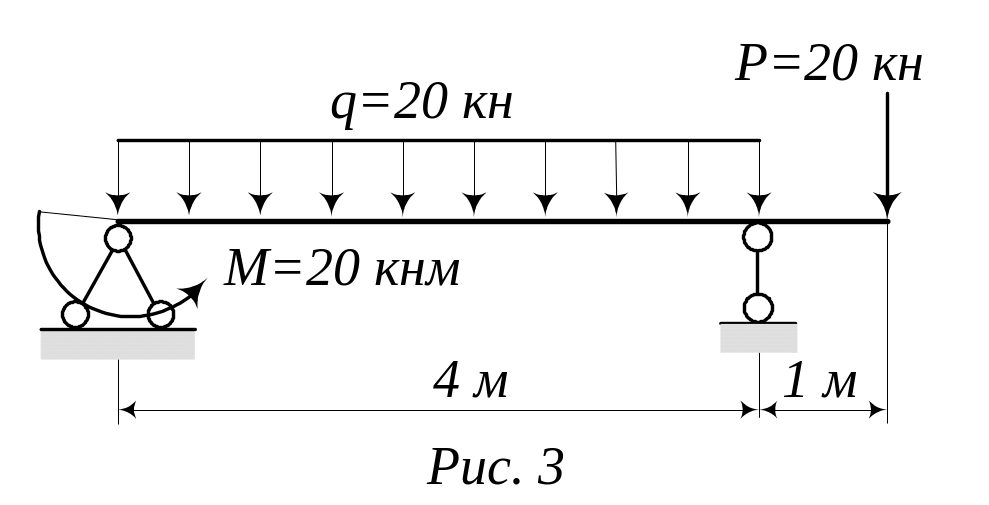

Задача 3. Розрахунок статично визначених балок на згин.
Для балки, зображеної на рис. 3 потрібно:
- визначити опорні реакції;
побудувати епюри поперечної сили і згинального моменту;
підібрати переріз балки на основі розрахунків на міцність по нормальним напруженням.
Вхідні дані: q = 20 кн/м, Р = 20 кн, М = 20 кн·м; матеріал балки – дерево прямокутного перерізу (h/b = 4/3).
Задача 4. Розрахунок статично невизначуваних систем.
Побудувати епюри М і Q для статично невизначуваної балки, зображеної на рис.4. Розкриття статичної невизначуваності провести довільним способом.
Контрольна робота 8.
Задача 1. Розрахунок стержня на розтяг-стиск.
Д ля стержня, який складається із трьох ділянок (а – круг, b – прямокутник із співвідношенням сторін h/b, с – квадрат)
побудувати епюру поздовжніх сил N(x);
з умови міцності визначити розміри поперечних перерізів;
визначити абсолютну деформацію стержня і побудувати епюру ∆l(x).
Вхідні дані: P1= 60 кН, P2 = 30 кН, P3 = 25 кН, a = 1,8 м, b = 1,4 м,
c = 1,6 м, h/b = 2,
[σ]роз. = 160 МПа, [σ]ст. = 140 МПа, Е = 2·105 МПа.
Задача 2. Знаходження геометричних характеристик плоских перерізів.
Для заданого складеного перерізу знайти центр ваги і обчислити осьові моменти відносно головних осей. № швелера - 18, № двотавра – 30а, b1 = 180 мм, h1 = 10 мм.
Задача 3. Розрахунок статично визначених балок на згин.
Для балки, зображеної на рис. 3 потрібно:
- визначити опорні реакції;
побудувати епюри поперечної сили і згинального моменту;
підібрати переріз балки на основі розрахунків на міцність по нормальним напруженням.
Вхідні дані: q = 10 кн/м, Р = 10 кн, М = 40 кн·м; матеріал балки – сталевий двотавр.
Задача 4. Розрахунок статично невизначуваних систем.
Побудувати епюри М і Q для статично невизначуваної балки, зображеної на рис.4. Розкриття статичної невизначуваності провести довільним способом.
Контрольна робота 9.
Задача 1. Розрахунок стержня на розтяг-стиск.
Д ля стержня, який складається із трьох ділянок (а – круг, b – прямокутник із співвідношенням сторін h/b, с – квадрат)
побудувати епюру поздовжніх сил N(x);
з умови міцності визначити розміри поперечних перерізів;
визначити абсолютну деформацію стержня і побудувати епюру ∆l(x).
Вхідні дані: P1= 70 кН, P2 = 15 кН, P3 = 20 кН, a = 1,7 м, b = 1,6 м,
c = 1,6 м, h/b = 4,
[σ]роз. = 60 МПа, [σ]ст. = 50 МПа, Е = 1,4·105 МПа.
Задача 2. Знаходження геометричних характеристик плоских перерізів.
З авдання 6.9. Для заданого складеного перерізу знайти центр ваги і обчислити осьові моменти відносно головних осей. № швелерів - 14, № двотавра – 18.

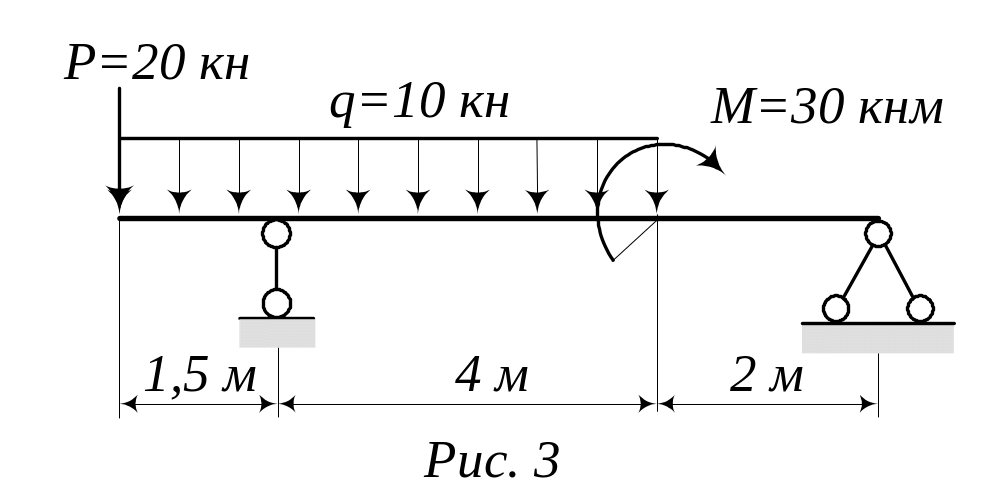

Задача 3. Розрахунок статично визначених балок на згин.
Для балки, зображеної на рис. 3 потрібно:
- визначити опорні реакції;
побудувати епюри поперечної сили і згинального моменту;
підібрати переріз балки на основі розрахунків на міцність по нормальним напруженням.
Вхідні дані: q = 10 кн/м, Р = 20 кн, М = 30 кн·м; матеріал балки – сталевий двотавр.
Задача 4. Розрахунок статично невизначуваних систем.
Побудувати епюри М і Q для статично невизначуваної балки, зображеної на рис.4. Розкриття статичної невизначуваності провести довільним способом.
