Контрольна робота 1.

Задача 1. Розрахунок стержня на розтяг-стиск.

Для стержня, зображеного на рис. 1 потрібно:

  • п обудувати епюру повздовжніх сил N;

  • із умов міцності визначити розміри поперечних перерізів усіх ділянок стержня при умові, що форма перерізу першої (а) ділянки – круг, другої (b) – прямокутник з відношенням сторін h/b = 2, третьої (с) – квадрат;

  • визначити абсолютну деформацію запроектованого стержня і побудувати епюру деформацій.

Вхідні дані: Р1=15 кн, Р2= 10 кн, Р3=25 кн; а= 1,2 м, b=1,0 м, с=1,3 м; [σ]ст.=140 МПа, [σ]роз= 140 МПа, Е=2 ·105 МПа.

Задача 2. Знаходження геометричних характеристик плоских перерізів.

Для заданого складеного перерізу (рис. 2)знайти центр ваги і обчислити осьові моменти відносно головних осей. № двотавра – 22, b1 = 140 мм, h1 = 20 мм,

b2 = 120 мм, h2 = 30 мм

Задача 3. Розрахунок статично визначених балок на згин.

Для балки, зображеної на рис. 3 потрібно:

  • в изначити опорні реакції;

  • побудувати епюри поперечної сили і згинального моменту;

  • підібрати переріз балки на основі розрахунків на міцність по нормальним напруженням.

Вхідні дані: q = 20 кн/м, Р = 40 кн, М = 10 кн·м; матеріал балки – стальний двотавр.

Задача 4. Розрахунок статично невизначуваних систем.

Побудувати епюри М і Q для статично невизначуваної балки, зображеної на рис.4. Розкриття статичної невизначуваності провести довільним способом.

Контрольна робота 2.

Задача 1. Розрахунок стержня на розтяг-стиск.

Для стержня, зображеного на рис. 1 потрібно:

  • побудувати епюру повздовжніх сил N;

  • із умов міцності визначити розміри поперечних перерізів усіх ділянок стержня при умові, що форма перерізу першої (а) ділянки – круг, другої (b) – прямокутник з відношенням сторін h/b, третьої (с) – квадрат;

  • визначити абсолютну деформацію запроектованого стержня і побудувати епюру деформацій.

Вхідні дані: P1= 20 кН, P2 = 25 кН, P3 = 15 кН, a = 1,1 м, b = 1,3 м, c = 1,4м, h/b = 2, [σ]роз. = 100 МПа, [σ]ст. = 90 МПа, Е = 1,8·105 МПа.

Задача 2. Знаходження геометричних характеристик плоских перерізів.

Д ля заданого складеного перерізу (рис.2) знайти центр ваги і обчислити осьові моменти відносно головних осей. № швелерів – 16,

b1 = 200 мм, h1 = 20 мм, b2 = 150 мм, h2 = 40 мм.

Задача 3. Розрахунок статично визначених балок на згин.

Для балки, зображеної на рис. 3 потрібно:

  • в изначити опорні реакції;

  • побудувати епюри поперечної сили і згинального моменту;

  • підібрати переріз балки на основі розрахунків на міцність по нормальним напруженням.

Вхідні дані: q = 10 кн/м, Р = 10 кн, М = 30 кн·м; матеріал балки – стальний двотавр.

Задача 4. Розрахунок статично невизначуваних систем.

Побудувати епюри М і Q для статично невизначуваної балки, зображеної на рис.4. Розкриття статичної невизначуваності провести довільним способом.

Контрольна робота 3.

Задача 1. Розрахунок стержня на розтяг-стиск.

Для стержня, зображеного на рис. 1 потрібно:

  • п обудувати епюру повздовжніх сил N;

  • із умов міцності визначити розміри поперечних перерізів усіх ділянок стержня при умові, що форма перерізу першої (а) ділянки – круг, другої (b) – прямокутник з відношенням сторін h/b, третьої (с) – квадрат;

  • визначити абсолютну деформацію запроектованого стержня і побудувати епюру деформацій.

Вхідні дані: P1= 20 кН, P2 = 25 кН, P3 = 15 кН, a = 1,1 м, b = 1,3 м, c = 1,4м, h/b = 2,

[σ]роз. = 100 МПа, [σ]ст. = 90 МПа, Е = 1,8·105 МПа.

Задача 2. Знаходження геометричних характеристик плоских перерізів.

Для заданого складеного перерізу знайти центр ваги і обчислити осьові моменти відносно головних осей. № швелерів – 12, b1 = 140 мм, h1 = 30 мм, b2 = 180 мм, h2 = 30 мм.

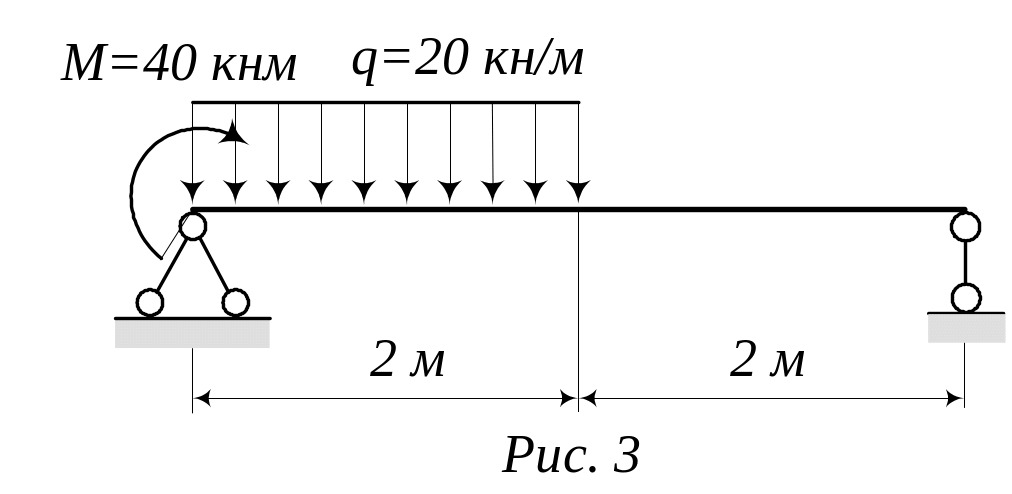

Задача 3. Розрахунок статично визначених балок на згин.

Для балки, зображеної на рис. 3 потрібно:

  • в изначити опорні реакції;

  • побудувати епюри поперечної сили і згинального моменту;

  • підібрати переріз балки на основі розрахунків на міцність по нормальним напруженням.

Вхідні дані: q = 20 кн/м, М = 40 кн·м; матеріал балки – стальний двотавр.

Задача 4. Розрахунок статично невизначуваних систем.

Побудувати епюри М і Q для статично невизначуваної балки, зображеної на рис.4. Розкриття статичної невизначуваності провести довільним способом.
