2. Автофігури.
Для побудови блок-схем, фігурних стрілок, зірок і стрічок, організаційних діаграм, виносок тощо варто скористатися з меню готових фігур(Автофігури, рис. 2). Щоб ліквідувати невдалу фігуру, її треба вибрати і натиснути на Del.
Нарисовані фігури є об'єктами. Вони мають свої контекстні меню, що полегшує роботу з ними. Зокрема, за допомогою контекстного меню у фігуру можна вставити текст командою Додати текст, замалювати її кольором (Формат автофігури) тощо.

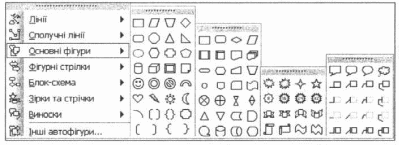

Рис. 2. Основні фігури, блок-схеми, зірки та стрічки, виноски з команди Автофігури.
Додаткові засоби для створення рисунків надає допоміжна програма Microsoft Visio Drawing, яку можна запустити (якщо програма доступна на вашому комп'ютері) командами Вставити => Об'єкт. Елементи роботи з програмою Visio розглянемо далі. Якщо цієї програми не буде в списку доступних програм у MS Word 2003, потрібно виконати деінсталяцію допоміжних засобів.
3. Формули.
Нескладні формули, наприклад y=x2sin(3x), можна створити вручну засобами команди Шрифт, пам'ятаючи правило: назви величин, окрім стандартних математичних функцій, набирають курсивом, а числа, дужки — звичайним шрифтом. Складніші формули утворюють методом конструювання за допомогою додаткової програми Microsoft Equation, яку можна запустити командами Вставити => Об'єкт, або за допомогою кнопки на панелі інструментів. Відкриється панель Формули, що дає доступ до палітрів символів і шаблонів декількох категорій математичних символів та їхніх різновидів (рис. 3).
Рис. 3. Створення формул.
Формулу створюють методом введення звичайних символів (наприклад, у = х +1) і вставляння спеціальних з відповідної палітри. Складні символи (суми, інтеграли тощо) містять позиції-слоти, позначені чорними маркерами, куди слід вводити конкретні значення. Переміщатись серед них можна за допомогою клавіші Tab чи клавіш-стрілок. Команди Формат, Стиль, Розмір з головного меню програми MS Equation дають змогу відрегулювати значення усіх параметрів елементів формули так, щоб вони набули потрібного вигляду. Можна змінювати інтервали, тип вирівнювання, шрифти, стиль і розміри символів окремих елементів формули тощо. Під час виконання практичної роботи набудете конкретних навичок створення формул.
Словник
Рисування (Малювання) |
Рисование |
Drawing |
Додати текст |
Добавить текст |
Add text |
Автофігури |
Автофигуры |
Autoshapes |
Вставити |
Вставить/Добавить |
Insert/Add |
Вибір об'єктів |
Выбор объектов |
Select Objects |
Основні фігури |
Основные фигуры |
Basic Shapes |
Блок-схеми |
Блок-схемы |
Flowchart |
Групувати |
Группировать |
Group |
Порядок |
Порядок |
Order |
Тінь |
Тень |
Shadow |
Хід роботи
1. Запустіть текстовий редактор і створіть новий документ.
2. Нарисуйте прямокутник, а під ним розташуйте два кола. Від прямокутника до кіл проведіть лінії-стрілки.
Користуйтеся відповідними кнопками на панелі для рисування.
3. Виберіть по черзі нарисовані фігури і замалюйте їх різними кольорами.
4. У прямокутник введіть назву групи, а в кола — своє прізвище та прізвище друга.
Для введення тексту активізуйте контекстні меню фігур і виконайте команду Додати текст.
5. Підберіть об'ємні ефекти для прямокутника та тіні для кіл. Зробіть зображення ефектним.
Виберіть прямокутник, клацніть на кнопці із зображенням куба і вибирайте ефект з отриманого меню. Виберіть коло, клацніть на кнопці з тінню від прямокутника і виберіть ефект.
6. Згрупуйте всі нарисовані об'єкти.
Перед застосуванням команди групування виберіть усі нарисовані об'єкти, утримуючи клавішу Shift, або обведіть мишею контур навколо всіх фігур.
7. Збережіть документ у власній папці під назвою Рисунки і продовжіть роботу з ним.
8. Вставте автофігуру «Усміхнене обличчя».
Натисніть на кнопку Автофігури. Виберіть пункт ОСНОВНІ фігури, розгляньте фігури і клацніть на потрібній (див. рис. 3). Клацніть у документі. Проекспериментуйте з фігурою: замалюйте її зеленим кольором і поверніть — натисніть на кнопку поворотів і повертайте фігуру, захопивши зелений кружечок вказівником миші.
9. Вставте біля обличчя виноску, а в неї введіть текст «Це я і мій товариш»».
10. Придумайте і нарисуйте блок-схему деякого алгоритму.
Рисунок має бути заготований заздалегідь. Натисніть на кнопку Автофігури і виберіть потрібні блоки з меню пункту БЛОК схеми. Використайте сім-вісім блоків. Після рисування і введення текстів у блоки згрупуйте всі блоки.
11. Придумайте і нарисуйте організаційну схему (діаграму) фірми, фабрики, організації чи виробництва.
Створіть і підпишіть елементи трьох рівнів організаційної діаграми, наприклад, генеральний директор, заступники з таких-то питань, начальники відділів таких-то або № 1, 2... тощо.
12. Створіть формули без застосування MS Equation:
13. Створіть формулу із застосування MS Equation:
14. Збережіть документ і продемонструйте його викладачеві.
15. Закінчіть роботу. Закрийте програму.
