6.Гидравлическая составляющая потери давления при движении среды скд.

Суммарная потеря давления на трение и местные сопротивления получила название гидравлической составляющей потерь давления: .

Составляющая перепада давления на преодоление сил трения и обозначается .

В реальных гидравлических элементах встречаются устройства, в которых происходит изменение структуры потока, сопровождающиеся перепадом кинетической энергии в потенциальную и наоборот. При этом происходит потеря энергии , величина которой определяется в долях от кинетической энергии потока. .

Коэффициент получил название коэффициента местных сопротивлений, а величина  составляющая потерь давления на местных сопротивлениях.

Гидравлическая составляющая

7.Нивелирная составляющая потерь давления.

Интеграл , представляющий собой изменение перепада давления от действия силы тяжести. Его принято называть нивелирной составляющей перепада давления.

8.Составляющая потерь давления на ускорение потока.

Любое ускорение потока среды приводит к изменению статического давления. В рассматриваемом случае причиной ускорения являлось изменение удельного объёма среды вдоль трубы. Поэтому интеграл , называют составляющей потери давления от ускорения потока и обозначают .

9.В каких случаях при расчетах составляющих перепадов давления используются средне-интегральные значения плотности и удельного объема среды.

В области сверхкритических параметров среды имеется зона большой теплоёмкости (ЗБТ), в которой использовать среднеарифметические значения плотности вместо среднеинтегральных нельзя. Анализ погрешностей от использования среднеарифметических значений вместо среднеинтегральных выявил зону параметров, где обязательно нужно рассчитывать как среднеинтегральные значения:

-Приращение энтальпии среды превышает или равно 50 ккал/т., т.е. 50 ккал/кг;

-Энтальпия среды находится в зоне больших теплоёмкостей.

10.Понятие гидравлической характеристики элемента и методика ее построения.

Под гидравлической характеристикой элемента понимается зависимость полного перепада давления на элементы от расхода протекаемой среды, т.е. зависимость .

Строится гидравлическая характеристика при следующих условиях:

1) Энтальпия на входе постоянна при любых значениях расхода;

2) Плотность теплового потока сохраняет своё значение во всём диапазоне изменения расходов;

3) Коэффициенты сопротивления трению и местные сопротивления не зависят от скорости (расхода) среды.

Учитывая, что все составляющие перепада давления зависят от энтальпии среды, при каждом значении расхода они принимают разные значения. Для их определения используется следующая методика расчёта:

1) По геометрическим характеристикам элемента определяются коэффициенты ;

2) Рассчитывается для номинального режима по заданным значениям величины энтальпии среды на выходе из элемента ;

3) По таблицам теплофизических свойств воды находят значения удельного объёма и плотности среды на выходе (или среднеинтегральные значения ;

4) Рассчитывают среднеарифметические (или среднеинтегральные) значения и определяют составляющие потерь давления , , в номинальном режиме и соответствующий им полный перепад давления ;

5) Назначают значения расходов среды , для которых необходимо рассчитывать .Для этого ось расходов разбивают на интервалы из расчёта, чтобы 2 точки превышали номинальный расход и 7-8 точек соответствовали расходам меньше минимального. Обычно интервал между расходами принимают равными (0,1-0,15) ;

6) Для каждого значения определяют и , , , ;

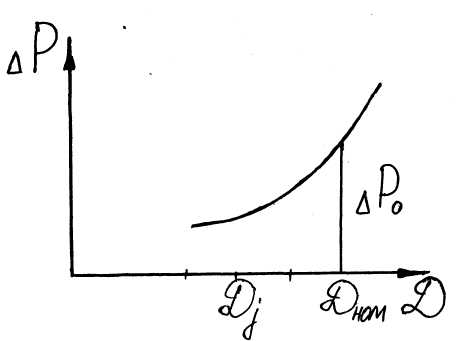

7) Строят график . Качественный вид гидравлической характеристики показан на рисунке 20.

Рисунок 20
