6.Почему рекомендуется выполнять экран навивки Рамзина из труб разных диаметров по длине?
Парообразующий
участок трубы может быть выполнен
трубами различного диаметра. Так если
на входе применить трубу большого
диаметра, а на паросодержащем участке
меньшего диаметра, то устойчивость к
межвитковым пульсациям уменьшится,
т.к. при этом
уменьшится, а
увеличится. Поэтому в котле Рамзина
была применена следующая конструкция
парогенерирующего участка, рис.3.,
способствующая повышению устойчивости
гидродинамики.
Рис.3.Схема конструкции парогенерирующего участка экрана котла Рамзина.
7.Как влияет на межвитковую пульсацию неравномерность распределения плотностей тепловых потоков по длине трубы? Рассмотрим два возможных случая распределения плотностей тепловых потоков по длине трубы, рис.4.

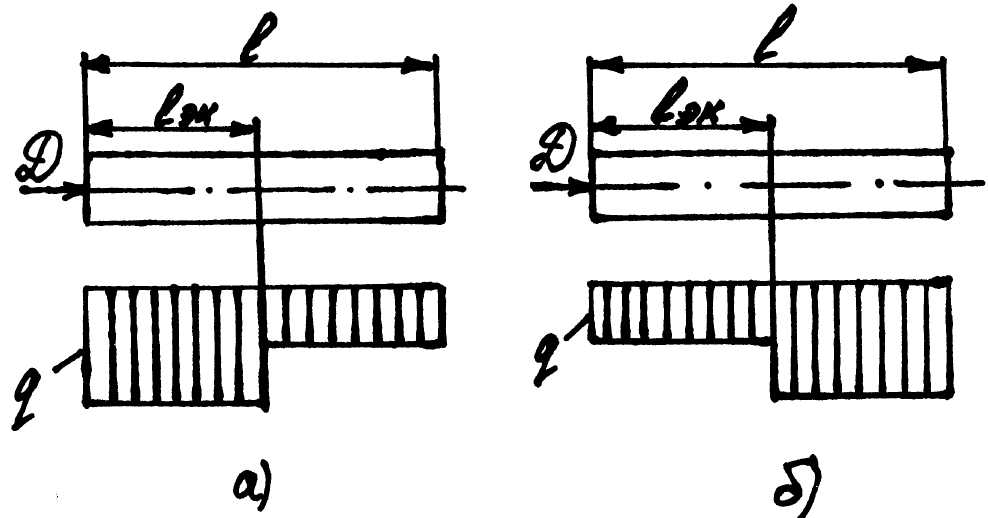

Рис.4.Варианты распределения теплового потока вдоль трубы.
В случае “а”,
когда на первом (экономайзерном) участке
плотность теплового потока выше, длина
экономайзерного участка будет меньше,
чем в случае “б”. Соответственно и
,
следовательно, более устойчиво будет
работать труба в варианте “б”
распределения тепловых потоков.
8.Какие мероприятия снижают вероятность появления межвитковой пульсации.
Вероятность появления межвитковой пульсации уменьшается с увеличением давления и массовой скорости, а также при уменьшении удельного тепловосприятия. Эффективный способ предотвращения межвитковых пульсаций - увеличение сопротивления экономайзерной части витков путем установки на входе в них дроссельных шайб или применение ступенчатых витков.
9.Причины апериодической неустойчивости
Под апериодической неустойчивостью понимают изменение расходов в параллельных трубах элемента, вызванное наличием зон многозначности их гидравлических характеристик.
Гидравлическая
характеристика (Г.Х) представляет собой
зависимость полного перепада давление
в трубе
от расхода
(или при одинаковом диаметре
).
Г.Х. может быть однозначной или
многозначной.
При многозначности Г.Х. одному перепаду давления соответствует несколько значений расходов – это является причиной апериодической неустойчивости.
10.Как недогрев воды влияет на межвитковую пульсацию?
Повышение энтальпии
среды на входе в трубу
приводит к уменьшению
исходного недогрева
и, следовательно, длина экономайзерного
участка падает
.
Поэтому
уменьшается, что вызовет соответствующее
снижение устойчивости к межвитковым
пульсациям.
11.Как недогрев воды влияет на вероятность появления апериодической неустойчивости?
Под апериодической неустойчивостью понимают изменение расходов в параллельных трубах элемента, вызванное наличием зон многозначности их гидравлических характеристик.
Гидравлическая характеристика (Г.Х) представляет собой зависимость полного перепада давление в трубе от расхода (или при одинаковом диаметре ). Г.Х. может быть однозначной (1) или многозначной (2), рис.5.
Рис.5.Виды гидравлических характеристик
12.Условие отсутствия апериодической неустойчивости.
13.Влияние давления на апериодическую неустойчивость
14.Влияние места установки шайбы на апериодическую неустойчивость.
Установление на входе шайб – является ликвидацией неустойчивости. Если на выходе, то получится обратный эффект, если была однозначность, приведет к многозначности. Вызвано это тем, что объем среды в месте установки шайбы зависим от расхода протекаемости.
15.Можно ли исключить апериодическую неустойчивость без установки шайб?
16.Влияет ли на гидравлическую характеристику элемента его пространственное положение?
17.Как ведет нивелирная составляющая перепада давления вертикальной панели при изменении расхода среды?
18.Как ведет нивелирная составляющая перепада давления U-образного элемента при изменении расхода среды?
19.Гидравлическая характеристика вертикального элемента при подъемном движении среды
20.Гидравлическая характеристика вертикального элемента при опускном движении среды
21.Влияние плотности теплового потока на гидравлическую характеристику вертикального элемента с подъемным движением среды
22.Влияние плотности теплового потока на гидравлическую характеристик вертикального элемента с опускным движением среды
23.Гидравлическая характеристика U-образного элемента
24.В каких элементах возможен эффект самовыравнивания выходных энтальпий в трубах с различным обогревом
25.Как определить рабочий диапазон изменения расходов среды?
26.Влияние неравномерности обогрева труб на рабочий диапазон расходов.
