4.2. Протокол н.323
Для построения сетей IP‑телефонии первой стала рекомендация H.323 МСЭ‑Т, которая является также первой зонтичной спецификацией систем мультимедийной связи для работы в сетях с коммутацией пакетов, не обеспечивающих гарантированное качество обслуживания.
Сети, построенные на базе протоколов H.323 (рис 4.2), ориентированы на интеграцию с телефонными сетями и могут рассматриваться как сети ЦСИС (цифровые сети с интеграцией служб), наложенные на сети передачи данных. В частности, процедура установления соединения в таких сетях IP-телефонии базируется на рекомендации МСЭ‑Т Q.931 и практически идентична той же процедуре в сетях ЦСИС. При этом рекомендация H.323 предусматривает применение разнообразных алгоритмов сжатия речевой информации, что позволяет использовать полосу пропускания ресурсов передачи гораздо более эффективно, чем в сетях с коммутацией каналов.
Основными устройствами сети являются: терминал, шлюз, привратник (Gatekeeper). В отличие от устройств ТфОП, устройства Н.323 не имеют жестко закрепленного места в сети, а подключаются к любой точке IP‑сети. Однако при этом сеть Н.323 разбивается на зоны, а каждой зоной управляет привратник.
Терминал H.323 – оконечное устройство сети IP‑телефонии, обеспечивающее 2‑стороннюю речевую или мультимедийную связь с другим терминалом, шлюзом или устройством управления конференциями.
Шлюз является соединяющим мостом между ТфОП и IP. Основная функция шлюза – преобразование речевой (мультимедийной) информации, поступающей со стороны ТфОП с постоянной скоростью, в вид, пригодный для передачи по IP‑сетям, т. е. кодирование информации, подавление пауз в разговоре, упаковка информации в пакеты RTP/UDP/IP, а также обратное преобразование. Кроме того, шлюз должен преобразовывать аналоговую абонентскую сигнализацию, сигнализацию по 2ВСК и сообщения систем сигнализации DSS1 и OKC7 в сигнальные сообщения Н.323. При отсутствии в сети привратника должна быть реализована еще одна функция шлюза: преобразование номера ТфОП в транспортный адрес IP‑сети.
Привратник выполняет функции управления зоной сети IP‑телефонии, в которую входят терминалы и шлюзы, зарегистрированные у данного привратника. Разные участки зоны сети H.323 могут быть территориально разнесены, но соединяться друг с другом через маршрутизаторы (рис.4.3).

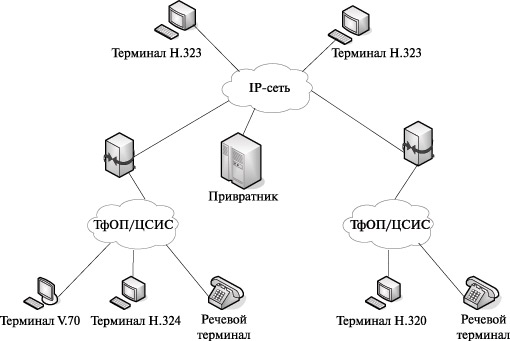

Рис. 4.2. Структура сети Н.323

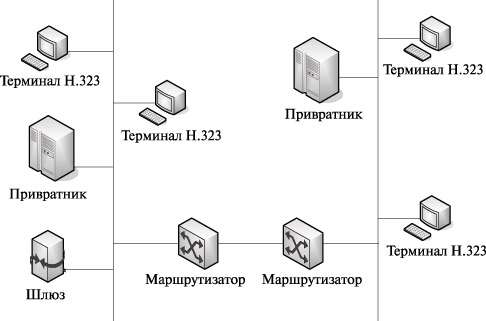

Рис. 4.3. Зоновая архитектура сети H.323
В число наиболее важных функций, выполняемых привратником, входят:
Преобразование alias‑дреса (имени абонента, телефонного номера, адреса электронной почты и др.) в транспортный адрес сетей с маршрутизацией пакетов IP (IP‑адрес и номер порта RTP);
Контроль доступа пользователей системы к услугам IP‑телефонии при помощи сигнализации RAS (Registration, Admission and Status);
Контроль, управление и резервирование пропускной способности сети;
Маршрутизация сигнальных сообщений между терминалами, расположенными в одной зоне.
Привратник также обеспечивает для пользователя возможность получить доступ к услугам любого терминала в любом месте сети и способность сети идентифицировать пользователей при их перемещении из одного места в другое.
