Синхронные линейные двигатели
Линейные синхронные моторы развивают однородное линейное усилие. Отличительная особенность линейного синхронного мотора перед другими линейными системами заключается в отсутствии механической передачи. Движение обуславливается непосредственно магнитным полем. Используется датчики положения с периодом 20 или 40 мкм и выходом 1 Vss или 11 мкА.
Достоинства линейных двигателей:
прецизионное позиционирование;
высокие динамические характеристики;
отсутствие механической трансмиссии и люфта;
высокие удельные массо-габаритные характеристики.
Краткое техническое описание:
Линейный синхронный мотор состоит из подвижной части - якоря и магнитной дороги - статора. Якорь содержит группу катушек, залитых теплопроводящим компаундом. Статор состоит из наклеенных на стальную пластину магнитов. Для нормальной работы мотора воздушный зазор между якорем и статором должен быть не более 0,9мм. Усилие передается непосредственно через воздушный зазор, т.е. отсутствует механическая передача. Это обеспечивает высокие параметры мотора; ускорение и скорость перемещения; надежность.
ф ото якоря и магнитной дороги двигателя LSM-P-24 |
Линейные синхронные двигатели серии lsm-36

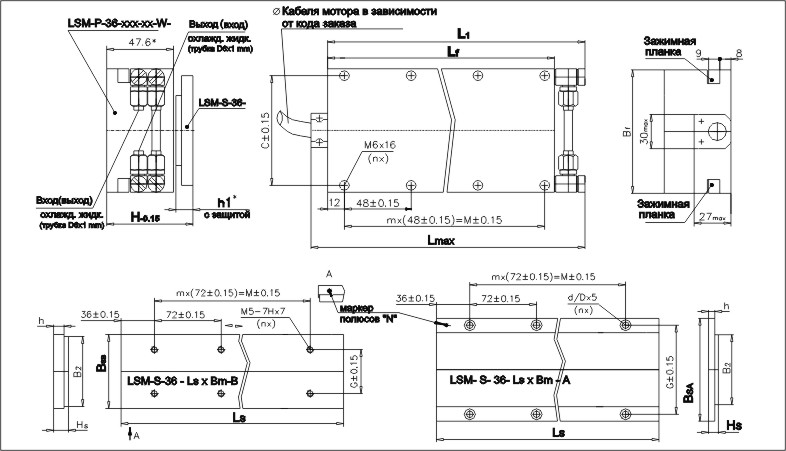

Габаритные и присоединительные размеры
|
Вид монтажа и подключения охлаждающей жидкости к мотору LSM-36 |
|
|
Таблица 2 Технические данные линейных синхронных моторов LSM-36
LSM-P-36-Lf x Bm |
Пиковое усилие (обмотка 20C) |
Длительное усилие (обмотка 120C), вод. охл. |
Длительное усилие (обмотка 120C) возд. охл. |
Рекомендуемое напряжение питания |
Максимальная скорость при Ma иUs V DC (обмотка 20C) |
масса якоря |
Длина якоря |
Высота мотора |
Ширина якоря |
Высота якоря |
Bsa |
Bsb |
B2 |
Fp, N |
Fw, N |
Fa, N |
Us, V |
Va, m/s[S/T] |
Mf, kg |
Lf, mm |
H, mm |
Bf, mm |
Hs, mm |
mm |
mm |
mm |
|
LSM-P-36-163*25-… |
254 |
212 |
109 |
310 |
10.0/10.0 |
2,3 |
163 |
60.5 |
65 |
12,25 |
55 |
29 |
26 |
LSM-P-36-163*50-… |
509 |
418 |
214 |
310 |
6.9/10.0 |
3,2 |
60.5 |
90 |
12,25 |
80 |
54 |
51 |
|
LSM-P-36-163*75-… |
763 |
617 |
316 |
310 |
4.6 /8.1 |
4,3 |
62.5 |
120 |
14,25 |
105 |
79 |
76 |
|
LSM-P-36-307*25-… |
509 |
424 |
218 |
310 |
6.8/10.0 |
4,4 |
307 |
60.5 |
65 |
12,25 |
55 |
29 |
26 |
LSM-P-36-307*50-… |
1017 |
836 |
429 |
310 |
3.4/6.0 |
6,1 |
60.5 |
90 |
12,25 |
80 |
54 |
51 |
|
LSM-P-36-307*75-… |
1526 |
1234 |
633 |
540 |
4.0/7.0 |
8,1 |
62.5 |
120 |
14,25 |
105 |
79 |
76 |
|
LSM-P-36-307*100 |
2035 |
1559 |
796 |
540 |
6.5/10.0 |
9,8 |
62.5 |
145 |
14,25 |
130 |
104 |
101 |
|
LSM-P-36-451*50-… |
1526 |
1253 |
643 |
540 |
4.0/7.0 |
9,0 |
451 |
60.5 |
90 |
12.25 |
80 |
54 |
51 |
LSM-P-36-451*75-… |
2289 |
1851 |
949 |
540 |
2.6/4.7 |
12,0 |
62.5 |
120 |
14,25 |
105 |
79 |
76 |
|
LSM-P-36-451*100… |
3052 |
2339 |
1193 |
540 |
4.3/7.6 |
14,5 |
62.5 |
145 |
14,25 |
130 |
104 |
101 |
|
LSM-P-36-451*150… |
4579 |
3394 |
1727 |
540 |
2.9/5.1 |
19,5 |
64.5 |
195 |
6,25 |
150 |
154 |
150 |
|
LSM-P-36-595*75-… |
3052 |
2468 |
1265 |
540 |
1.9/3.5 |
15,8 |
595 |
62.5 |
120 |
14,25 |
105 |
79 |
76 |
LSM-P-36-595*100-… |
4070 |
3119 |
1591 |
540 |
3.2/5.7 |
19,1 |
62.5 |
145 |
14,25 |
130 |
104 |
101 |
|
LSM-P-36-595*150-… |
6105 |
4526 |
2303 |
540 |
2.1/3.8 |
25,7 |
64.5 |
195 |
16,25 |
180 |
154 |
150 |
|
LSM-P-36-739*150-… |
7631 |
5657 |
2878 |
540 |
1.7/3.0 |
36,0 |
739 |
64.5 |
195 |
16,25 |
180 |
154 |
150 |
Примечание:
1. Двигатель развивает пиковое усилие при Ip (2…3 секунды). 2. Максимальная температура статора не более 70°C. 3. Мотор имеет встроенные датчики порогового типа PTC на температуру ~ 120 °C. 4. Максимальное входное давление охлаждающей жидкости - 1,1 bar. 5. Длина магнитной дороги Ls: 144, 216, 288, 360, 432, 504, 576. Другая длина может набираться из стандартных отрезков Ls. 6. Высота мотора H: - 60,5мм при BM=25 или BM=50 мм; - 62,5мм при BM=75 или BM=100мм; - 64,5мм при BM=150. 7. Допуск на все данные ±10%. 8. (S/T) - соединение фаз двигателя: звезда / треугольник. 9. Максимальное допустимое напряжение двигателя - 600 VDC. 10. Магниты защищены нержавеющей сталью.
