5.10. Загальна організація роботи шахт

Треба вказати режим роботи шахти: кількість робочих днів у році та на тиждень, кількість робочих змін на добу. Тут же приводиться тривалість робочої зміни для основних підземних та поверхневих робіт [8].

5.11. Заходи щодо дотримання правил з техніки безпеки та промсанітарії

У записці вказати основні заходи з правил техніки безпеки при проведенні гірничих виробок, на основних процесах очисного виймання (відбійка, випуск, доставка, керування гірським тиском) та при виконанні допоміжних операцій [5, 7].

Додаток

Таблиця Д.1.

Річне пониження рівня гірничих робіт в залежності від розміру шахтового поля та кількості робочих поверхів ([2], с. 640)

№ п/п	Категорія шахтового поля та кількість робочих поверхів	Річне пониження, м/рік
		від	До	середнє
1.	Поля невеликих розмірів
	Виймання: одноповерхове	15	25	20
	двоповерхове	20	30	25
	багатоповерхове	25	60	35-40
2.	Поля середніх розмірів
	Виймання: одноповерхове	18	30	22
	двоповерхове	20	35	27
	трьохповерхове	25	40	32
3.	Поля великих розмірів
	Виймання: одноповерхове	15	20	18
	двоповерхове	20	30	25
4.	Поля дуже великих розмірів
	Виймання: одноповерхове	12	18	15
	двоповерхове	15	20	18

Таблиця Д.2.

Класифікація шахтових полів по площі ([2], с. 641)

Категорія шахтового поля	Розмір шахтового поля, м	Довжина поля за простяганням, м	Рудна площа, м2
І	Невеликий	до 300	4000...5000
ІІ	Середній	300...600	5000...12000
III	Великий	600...1000	12000...25000
IV	Дуже великий	> 1000	> 25000

Таблиця Д.3.

Значення коефіцієнтів К_α та К_м для визначення річної продуктивності шахти за гірничими можливостями

Кут падіння α, град.	Значення Кα, долі од.	Потужність покладу Мг, м	Значення Км, долі од.
90	1,2	Малопотужні до 5 м	1,25
60	1,0	Середньої потужності 5...15 м	1,00
45	0,9	Потужні 15…25 м	0,8
30	0,8	Дуже потужні > 25 м	0,6

Таблиця Д.4.

Економічно обґрунтовані терміни існування шахт різної

потужності

Річна потужність Ар, тис. т.	до 300	300-1000	1000-2000	> 2000
Мінімальний термін існування t, рік.	10	15	20	30-40

Таблиця Д.5.

Висота поверху h_п при різних системах розробки

Найменування систем розробки	hп, м	Найменування систем розробки	hп, м
Камерні	70-100	Пошарового обвалення	40-60
З магазинуванням руди	40-60	Підповерхове обвалення	70-90
Горизонтальними шарами з закладкою	40-60	Поверхове обвалення	60-120

Таблиця Д.6.

Типові перерізи вертикальних стволів шахт

Річна продуктивність, тис. т	Глибина розробки, м	Рудопідйомні стволи
		кількість	розмір ствола у світлі, м	кількість і місткість скіпів	кліті
300	200 300	1 1	3,5×3,5 Ø5,0	(клітьовий підйом)	2×1 / 3,1×1,37 2×1 / 3,1×1,37
600	1500	1	Ø5,5	2×(4-10)	1×2 / 4,5×1,54
1000	1500	1	Ø6,0	2×10	1×2 / 4,5×1,54
1600	800 1500	1 1	Ø5,5 Ø7,0	2×10 2×15	1×2 / 4,5×1,54 1×2 / 4,5×1,54
2500	800 1500	1 1	Ø7,0 Ø7,5	2×20 2×30	1×2 / 4,5×1,54 1×2 / 5,6×1,58
5000	800 1200	1 1	Ø7,5 Ø7,5	2×40 2×50	1×2 / 5,6×1,58 1×2 / 5,6×1,58
6500	800 1500	1 2	Ø7,5 Ø7,5	2×50 2×30	1×2 / 6,5×1,58 1×2 / 6,5×1,58
8000	800 1500	2 2	Ø7,5 Ø8,0	2×30 2×40	1×2 / 6,5×1,58 1×2 / 6,5×1,58

* у чисельнику – кількість клітей та кількість поверхів у кліті, у знаменнику – розміри кліті, м.

Таблиця Д.7.

Орієнтовна кількість стволів (з урахуванням вентиляційних)

Річна потужність шахти, млн. т.	до 1,0	1...3	3...5	5...8	8...10
Кількість стволів	2...3	3...4	4...5	4...6	5…7

Таблиця Д. 8.

Площа перерізу головних та вентиляційних квершлагів

в залежності від річної продуктивності шахти

Виробка	Одиниця виміру	Річна потужність шахти, млн. т
		до 1,0	1...3	3...5	> 5
Площа перерізу головного квершлагу	м2	двоколійний 10...14	двоколійний 14…16	два одноколійних 7...9	два одноколійних 8...10
Площа перерізу вентиляційного квершлагу	м2	7	7...9	9	10

Зразок оформлення титульного аркуша пояснювальної записки

Міністерство освіти і науки, молоді та спорту України

Державний вищий навчальний заклад

Криворізький національний університет

Кафедра підземної розробки родовищ корисних копалин

Розрахунково-пояснювальна записка

до курсового проекту з курсу «Підземні гірничі роботи»

студента групи _________

_______________________________

П.І.Б.

Керівник проекту

________________

П. І. Б.

Кривий Ріг

2012 р.

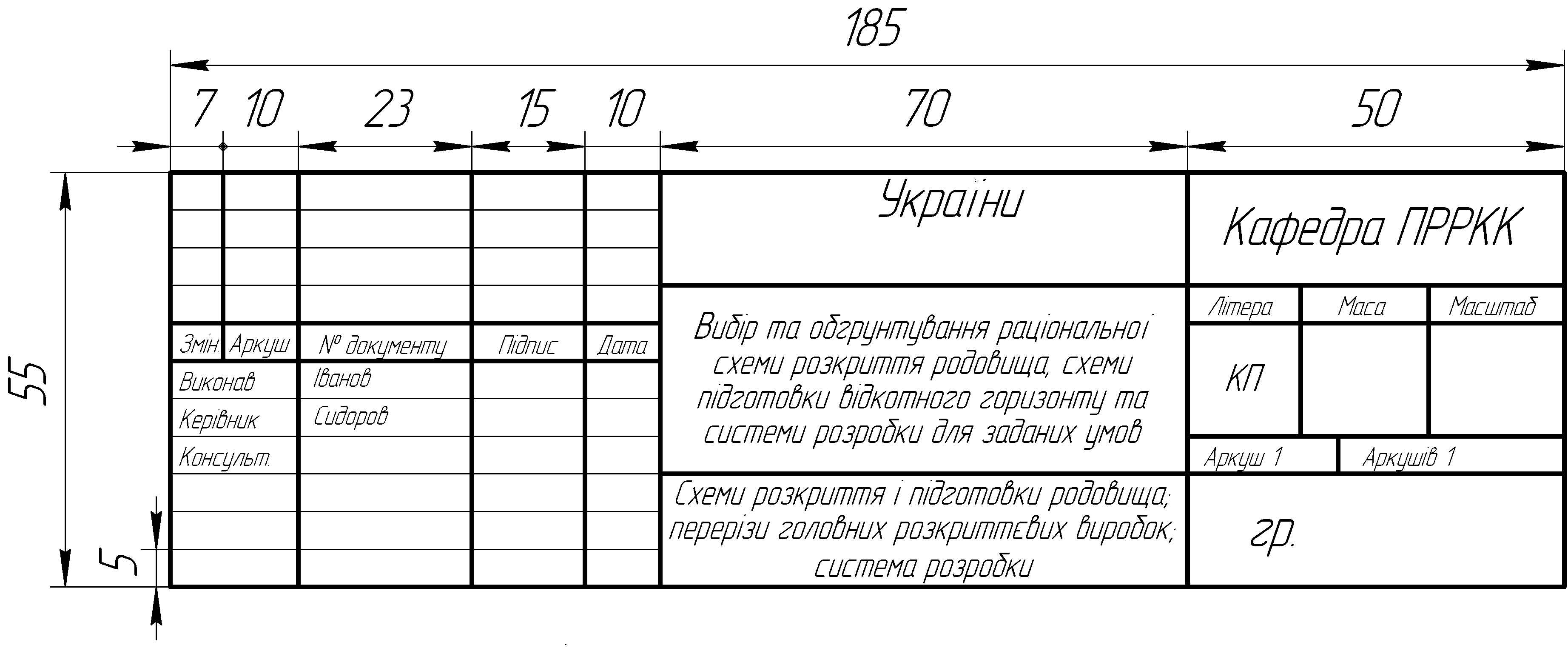

Зразок оформлення підпису на аркуші креслень

МОНМС

КНУ

ГІВ-12-1

СПИСОК ЛІТЕРАТУРНИХ ДЖЕРЕЛ

1. Агошков М. И., Борисов С.С., Боярский В. А. Разработка рудных и нерудных месторождений. – М.: «Недра», 1983 г. – 424 с.

2. Агошков М.И., Малахов Г.М. Подземная разработка рудных месторождений. – М.: «Недра», 1966 г. – 663 с.

3. Бизов В.Ф. Основи технології гірничого виробництва. Тома ІV-V. – Кривий Ріг: «Мінерал», 2000 р.

4. Бизов В.Ф., Корж В.А. Підземні гірничі роботи. Том ХІІ. – Кривий Ріг: Мінерал, 2003. – 286 с.

5. Бизов В.Ф., Лапшин О.Є. Охорона праці в гірництві. Том VII. – Кривий Ріг: Мінерал, 2001. – 251 с.

6. Борисенко С.Г. Технология подземной разработки рудных месторождений. – К.: Вища школа, 1987 г. – 262 с.

7. Единые правила безопасности при разработке рудных, нерудных и россыпных месторождений подземным способом. – М.: «Недра», 1973 г.

8. Справочник по горнорудному делу. – М.: «Недра», 1983 г. – 816 с.

9. Чернокур В.Р., Шкребко Г.С., Шелегеда В.И. Добыча руд с подэтажным обрушением. – М.: Недра, 1992. – 271 с.

10. Системы разработки для подземных рудников

Криворожского бассейна (типовые паспорта). Кривой Рог, НИГРИ, 1986г. – 133с.

11. Краткий справочник горного инженера угольной шахты.- М. Недра 1982г. – 454с.

Методичні вказівки до виконання курсового проекту з курсу «Підземні гірничі роботи» для студентів спеціальності 7.05030101 «Розробка родовищ та видобування корисних копалин» спеціалізації «Відкриті гірничі роботи» усіх форм навчання.

Укладач: Кушнерьов Іван Петрович

Реєстрац. № ____

Підписано до друку «___» ______________ 2012 р.

Формат А5

Обсяг 22 стор.

Тираж _____________ прим.

Видавничий центр КТУ, вул. ХХІІ партз’їзду, 11,

м. Кривий Ріг
