Обработка металлов давлением
Основана на способности металлов подвергаться пластической деформации.
Различают:
Холодную обработку – в результате повышается прочность и твердость, а пластичность металла снижается (наклеп). Для устранения наклёпа стальные детали нагревают до 200 – 300 0С (возврат металла).
Горячую обработку (при температуре ~ 450 0С - для стали). Она улучшает структуру и свойства металла: выравнивается химический состав, завариваются дефекты, металл уплотняется и приобретает волокнистую структуру. Однако высокий нагрев может привести к перегреву (даёт крупнозернистую структуру, устраняемую отжигом) и пережогу деталей (неисправимый брак).
Основные виды обработки давлением:

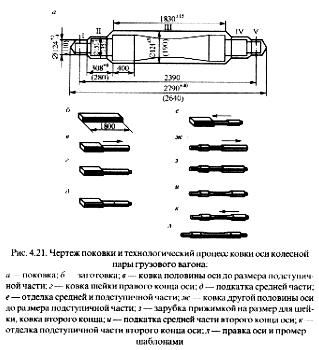

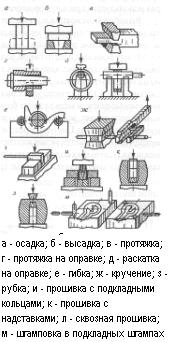

Ковка – деформация металла в пластичном состоянии, ударами молота или давлением пресса. Изделия называют поковками.

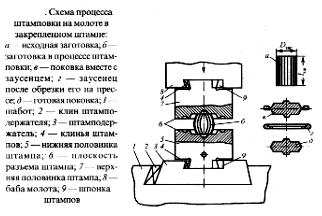

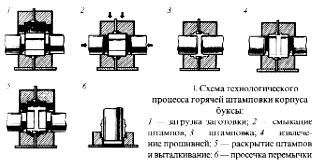

Штамповка – деформация ограниченная конфигурацией штампа. Различают штамповку горячую и холодную, объёмную и листовую.

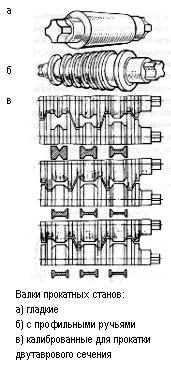

Прокатка – обработка путём обжатия заготовки между вращающимися валками.
Прокат делят на:
а) полуфабрикаты: блюмы – бруски металла сечением от 150×150 до 450×450 мм и слябы – пластины толщиной от 125 до 225 мм. Вес 5…15 т;
б) листовой прокат толщиной 0,2…4 мм – тонколистовой, 4…60 мм – толстолистовой;
в) трубы сварные и бесшовные;
г) периодический прокат – заготовки или арматура;
д) стандартные прокатные профили – двутавры, уголки, рельс, швеллер и др.;
е) специальные виды проката – бандажи и колёсные центры, шестерни и др.
4) Прессование – процесс продавливания исходного материала в пластичном состоянии через отверстие в матрице.
Выполняют при помощи прессов. Изделия: прутки, трубы, фигурные детали, чаще из сплавов цветных металлов.
5) Волочение – протягивание холодной заготовки через сужающиеся отверстия – фильеры. Операции протяжки чередуют с отжигом - для снятия наклёпа.
Сварка металлов
Процесс получения неразъёмных соединений, благодаря местному нагреву металлов до пластичного состояния или при приложении к деталям больших сжимающих усилий.
Различают:
а) сварку плавлением ( шов образуется в результате твердения сварочной ванны расплавленного металла);
б) сварка давлением ( может производиться с подогревом и без подогрева – при сварке пластичных и вязких металлов).
Виды сварки:
1) Электродуговая - используют для нагрева деталей электрическую дугу возбуждаемую между электродом и деталью ( обычно U = 40…65 В, I = десятки … сотни А).
Наиболее распространена сварка на переменном токе. Электроды – стальные стержни, покрытые обмазкой для устойчивого горения дуги, для раскисления и легирования металла шва, а также для образования защитного шлакового покрова.
Для получения качественного шва необходимо:
- правильно подобрать электрод по типу обмазки и диаметру;
- определить величину сварочного тока;
- тщательно очистить и разделать кромки свариваемых деталей.
Применяют:
а) ручную электродуговую сварку
Б) сварка дуговая под слоем флюса (автоматическая)

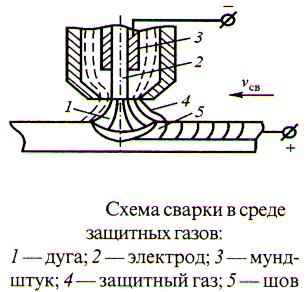

В) сварка дуговая в среде защитных газов (полуавтоматическая)
Сварку изделий из магниевых, алюминиевых, титановых сплавов, а также из нержавеющих и жароупорных сталей выполняют в среде инертных газов (аргон, гелий) вольфрамовыми электродами без обмазки.
