2)Магнитно-твёрдые материалы
а) закалённые высокоуглеродистые стали: хромистые, вольфрамовые и кобальтовые. В настоящее время применяют ограниченно из-за высокой стоимости и сравнительно низких магнитных свойств;
б) специальные сплавы на основе Fe-Ni-Al, а также на основе Al-Ni-Co-Fe. Сплавы подвергают термомагнитной обработке;
в) металлокерамические магниты – получают спеканием порошков из сплавов Fe-Ni-Al-Co. Изделия закаливают, а затем отпускают. Применяют при массовом изготовлении небольших изделий сложной формы;
г) магнитотвердые ферриты. В основном используют феррит бария BaO×6Fe2O3. Имеет стабильные характеристики и значительно дешевле металлических магнитов.
Недостатки: высокая хрупкость и чувствительность к резким изменениям температуры.
Способы обработки металлов
Литейное производство
Процесс получения фасонных отливок в результате твердения расплавленного металла залитого в форму.
Для литья применяют металлы с высокой жидкотекучестью и малыми усадками (1...2 %) при твердении: чугуны, литейные стали, медные, алюминиевые, титановые и магниевые сплавы.
Различают:
I Литьё в разовые формы, изготовленные из формовочной смеси, которая состоит из кварцевого песка, глины, молотого кокса и формовочной земли. Возможна формовка всырую и всухую.
При мелкосерийном производстве применяют ручную формовку.
Характерные операции:
а) половинку модели устанавливают разъёмом вниз на подмодельную доску, затем устанавливают опоку (ящик без дна с ручками) и набивают её формовочной смесью;
б) переворачивают набитую опоку, устанавливают вторую половинку модели, круглые конические колышки для литника и выпора, вторую опоку, скрепляют её с первой, и набивают формовочной смесью;
в) вынимают колышки, разъединяют опоки и осторожно вынимают половинки моделей. Литники соединяют с полостью формы, прорезая литниковые ходы;
г) устанавливают на место изготовленные отдельно стержни, верхнюю опоку на нижнюю, скрепляют их и заливают металл.
2) При крупносерийном производстве, применяют машинную формовку по модельным плитам, к которым прикреплены половинки моделей.
При изготовлении стальных отливок используют смеси из огнеупорных материалов, а в формах предусматривают прибыли для подпитки жидким металлом (ликвидируются усадочные раковины). От готовых деталей прибыли отрезают. Затем стальные отливки отжигают (для измельчения зерна металла и снятия внутренних напряжений).
Плавку металлов ведут в мартеновских печах и конверторах (углеродистые стали), в дуговых электропечах (легированные стали), в тигельных, пламенных и индукционных печах (сплавы цветных металлов). Чугун обычно плавят в вагранках (шахтных печах).
Специальные виды литья:
О
тливка
в металлические формы – кокили.
Используют для получения точных отливок,
чаще из сплавов цветных металлов. Кокили
изготавливают из стали или чугуна.
Перед заливкой металла их подогревают
до 300 – 500 0С.

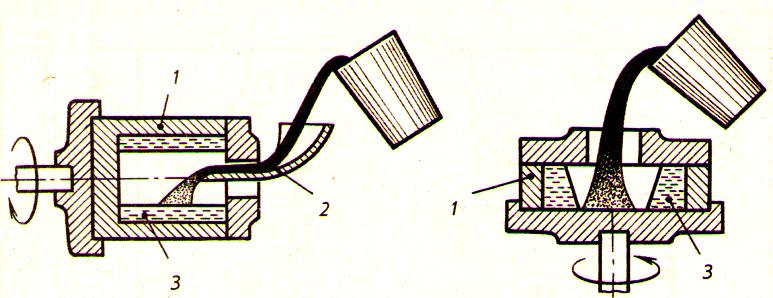

Центробежное литьё - жидкий металл заливают во вращающуюся форму (трубы, колёса, шкивы, втулки и т.п.)

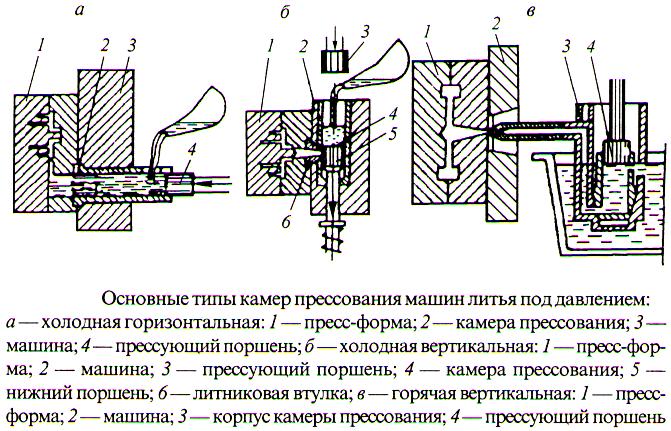

Литьё под давлением - применяют при массовом изготовлении деталей из сплавов цветных металлов.
Литьё точное, не нуждается в механической обработке (детали автомашин, паровой и водяной аппаратуры и т.п.)
Литьё по выплавляемым или выжигаемым моделям - применяют для получения точных отливок сложной формы. Модели изготавливают из легкоплавких материалов (воск, парафин) или выжигаемых (пенопласт), затем их покрывают краской, опыляют корундовым порошком и заформовывают в опоке. Форму нагревают, модель расплавляется или выжигается и в полость формы заливают металл (режущие инструменты, лопатки газовых турбин и т.п.).

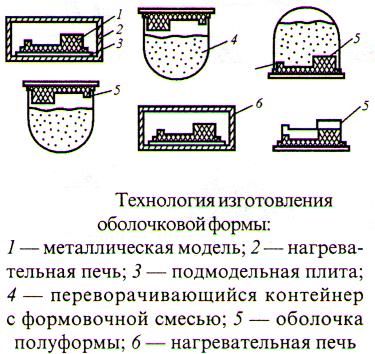

Литьё в оболочковые формы - модель вместе с подмодельной плитой нагревают до ~200 0С и засыпают формовочной смесью из кварцевого песка и термореактивной смолы. Слой смеси прилегающий к модели оплавляется, образуя корку толщиной 10 – 12 мм. Полученную форму упрочняют нагревом до ~350 0С, затем собирают, заформовывают в опоку и заливают металл. Применяют для точных отливок из любых металлов.
