5.3. Фундаменты для экодомов

Фундамент - основа долговечности экодома. Выбор конструкции фундамента и его заглубление определяются проектировщиком-конструктором в зависимости от типа грунта, веса конструкции дома и расположения грунтовых вод.

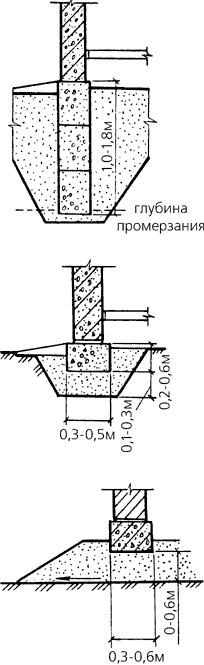

Применяются фундаменты глубокого и мелкого заглубления, незаглубленные. (Рис. 5.4)

Традиционно используются следующие типы фундаментов: столбчатые, ленточные, фундаменты из мелких блоков.

Рис. 5.4. Фундаменты: а) глубокого заглубления; б) мелкого заглубления; в) незаглубленные.

Столбчатые фундаменты (буронабивные, свайные, трубные, кладочные, бутобетонные)

Для строительства этих типов фундаментов по периметру дома и в местах, где требуются внутренние опоры для перекрытия (платформы), в том числе под инженерное оборудование, устраиваются скважины ниже глубины промерзания. Затем на дно скважин делается отсыпка из гравия, вставляется арматура и заливается бетон. Любым способом выполняется надземная часть (в том числе, это может быть кладка кирпичом или камнем). Столбчатые фундаменты выступают над землей минимум 30 см (для вентиляции подпольного пространства). Промежутки между столбиками в надземной части (ограждение цоколя) могут быть заполнены любым материалом (они не несут нагрузки и выполняют роль защиты от снега, дождя). На столбиках делается ростверк из бетона с арматурой.

Рекомендации по строительству экодома

Для строительства экодома из этих типов фундаментов лучше подходит буронабивной (Рис. 5.5).

Рис. 5.5. Буронабивной фундамент.

Достоинства. Буронабивной фундамент минимально разрушает ландшафт, он дешевле, т.к. исключается рытье котлована, такой фундамент не требует утепления, гидроизоляции и пароизоляции. На его строительство расходуется меньше бетона и его исполнение возможно без тяжелой строительной техники. Не требуется защиты от радона.

Замечание. При таком фундаменте экодом не имеет подвала. Для размещения инженерного оборудования строится специальное техническое подполье, значительно меньшее, чем подвал. Оборудование можно разместить также в цокольном этаже или в техническом помещении первого этажа.

Ленточный фундамент

Ленточный фундамент обычно строят двумя способами. В первом случае (фундамент мелкого заглубления) ковшевой землечерпалкой или вручную в грунте вырываются траншеи. Затем на боковые стенки траншеи укладывается рубероид (или другой гидроизоляционный материал). После этого на дно траншеи засыпается песок и гравий, а затем в траншею заливается бетон. В этом варианте небольшой объем грунта из части подполья, предусмотренного для инженерного оборудования, вынимается вручную.

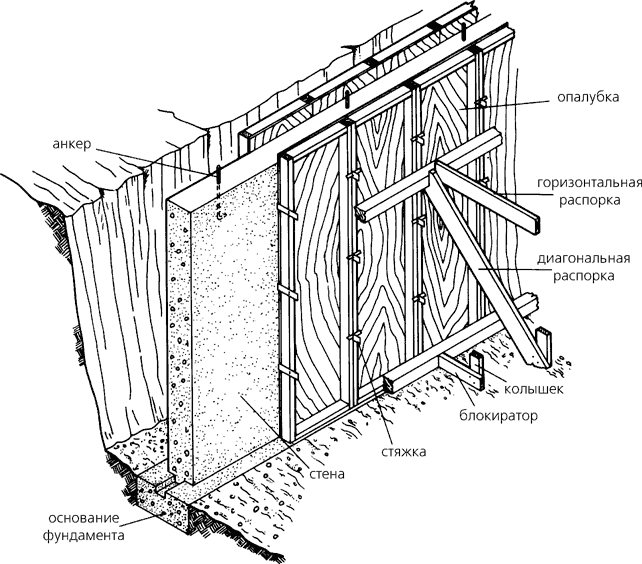

Второй способ изготовления ленточного фундамента более привычный. Когда в доме предусмотрен подвал, сначала роют котлован, потом изготавливается опалубка необходимой конфигурации, в которую заливается бетон (Рис. 5.6). Под фундамент делается отсыпка из песка и гравия. Фундамент выступает минимум на 30 см над землей. Необходимо выполнить качественную внешнюю гидроизоляцию и внутреннюю пароизоляцию (в случае отапливаемого подвала). Надземная часть и верхний слой подземной части могут быть выполнены кладкой кирпичом, камнем или бетонными блоками. Снаружи фундамент должен быть тщательно утеплен.

Рис. 5.6. Ленточный фундамент для дома.
