Глава 7
СИСТЕМА ХЛАДООБЕСПЕЧЕНИЯ
Обычные холодильники стали привычными, но сибирский климат позволяет круглый год иметь условия для охлаждения продуктов без электричества. Такие системы хладообеспечения исторически традиционны для Сибири и включают зимний холодильник, встроенный в стену, погреб и ледник.
Правильно выполненные встроенный холодильник, погреб и ледник существенно повышают стабильность проживания в экодоме и независимость от внешних факторов.
7.1. Встроенный в стену зимний холодильник
В течение зимнего периода в Сибири, когда внешняя температура имеет устойчивое отрицательное значение, нет необходимости пользоваться обычным электрическим холодильником. Для этого в стену кухни встраивается шкаф, в котором можно обеспечить необходимую температуру, с помощью вентиляции охлаждаемого объема наружным воздухом (Рис. 7.1.). В холодильной камере можно установить терморегулятор, а можно регулировать температуру изменением вентилирующего отверстия, соединяющего камеру с внешней средой. Общее тепловое сопротивление дверцы холодильника надо обеспечить не меньшее, чем для окон. В конструкции холодильника легко предусмотреть смену внутреннего покрытия, возможность размораживания и другие эксплуатационные удобства.
Рис. 7.1. Встроенный в стену зимний холодильник.
7.2. Погреб
Устройство погреба должно обеспечить необходимую температуру и влажность, наиболее благоприятные для сохранения продуктов. При строительстве следует учитывать грунты и характерные зимние и летние температуры. Вход в погреб для загрузки продуктов целесообразно устроить из помещения буферной зоны, а для использования зимой - из теплой части дома. Принципиальная схема конструкции погреба приведена на Рис. 7.2.

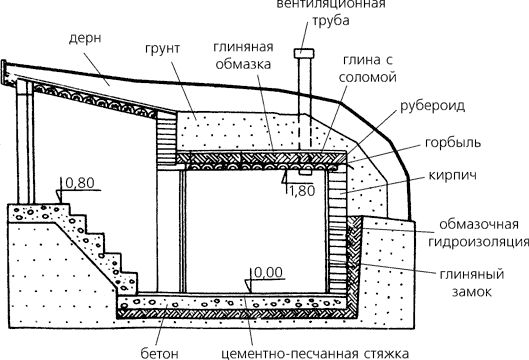

Рис. 7.2. Устройство погреба.
7.3. Ледник
Конструкция ледника практически такая же, как и у погреба (Рис. 7.3.). В сибирском климате можно устроить ледники с намораживанием льда в зимний период. Для этого в леднике оборудуется намораживаемый объем (из металла или из плотного бетона с гидроизоляцией). Это исключает трудоемкую операцию заготовки льда и последующей его упаковки в леднике. Для намораживания льда всю зиму ледник находится в открытом состоянии. Характеристики теплоизоляции ледника рассчитываются из условий продолжительности эксплуатации в летнее время. Теплоизоляция ледника обеспечивает увеличение срока таяния намороженного за зиму объема льда.

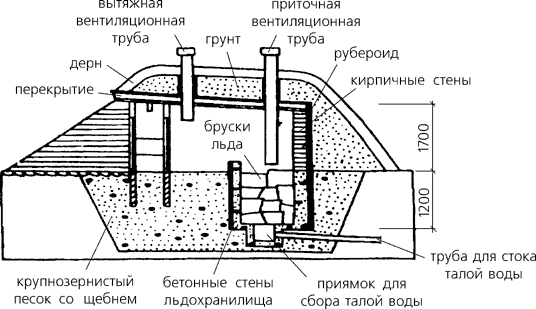

Рис. 7.3. Устройство ледника.
Глава 8
СИСТЕМА ВЕНТИЛЯЦИИ
Чтобы обеспечить энергоэффективность экодома, его делают герметичным. Из-за этого естественная инфильтрация воздуха в экодоме ниже, чем в обычном доме и чтобы обеспечить хорошее качество воздуха в экодоме очень важно его хорошо вентилировать. Высокая теплоизоляция экодома приводит к тому, главные теплопотери в экодоме связаны с вентиляцией. Создание хорошей системы вентиляции переплетается с проблемой тепло- и пароизоляции. Для создания комфортных условий нужна полная замена воздуха в помещении с определенной скоростью.
Для вентиляции экодома можно использовать естественную, принудительную системы или их комбинацию.
