5.2. Совершенствование аспирационных коллекторов
Основное направление повышения эксплутационной надежности горизонтальных коллекторов – замена гидротранспорта осевшей пыли пневмотранспорта.
А коллектор
по А-А
А желоб для пневматранспортировки
осевшей пыли
5.3. Достоинства и недостатки централизованной ас
Достоинства:
Упрощение обслуживания;
Возможность применения надежных высокопроизводительных тягодутьевых средств (дымососы) и высокоэффективных пылеочистных устройств (электрофильтры);
Простота регулировки в силу аэродинамической устойчивости;
Возможность ступенчатой регулировки производительности (при использовании параллельной схемы подсоединенных дымососов).
Недостатки:
Высокая металлоемкость (из-за коллектора);
Высокие подсосы воздуха в сети (особенно в железобетонных горизонтальных коллекторах).
Контрольные вопросы к главе 5
1. Классификация аспирационных систем.
2. Основные направления совершенствования аспирационных коллекторов.
3. Назовите достоинства централизованных аспирационных систем.
4. Перечислите недостатки централизованных аспирационных систем.
6. Выбор очистного оборудования
Для выбора пылеуловителя необходимо знать:
Объем очищаемого воздуха;
Концентрацию пыли перед пылеуловителем;
Дисперсный состав пыли;
И другие физико-химические свойства пыли (свойства, слипаемость, способность увлажняться и др.).
6.1. Определение усредненной концентрации и дисперсного состава пыли перед пылеуловителями
А
Q1 Q 2Q3
А1
На основании массового баланса пыли в воздуховоде, определяется усредненная концентрация пыли перед пылеуловителем:
, (6.1)
где
Qn – максимальный расход пыли;
Qa – расход воздуха.

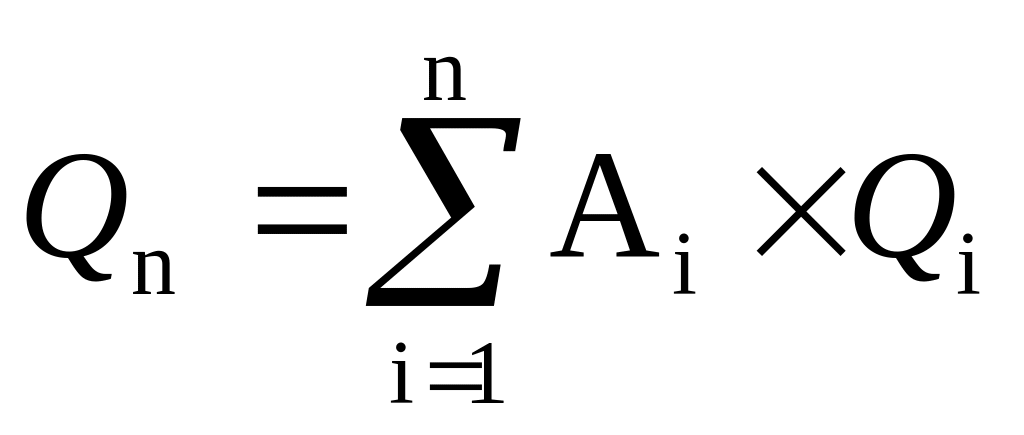

, (6.2)

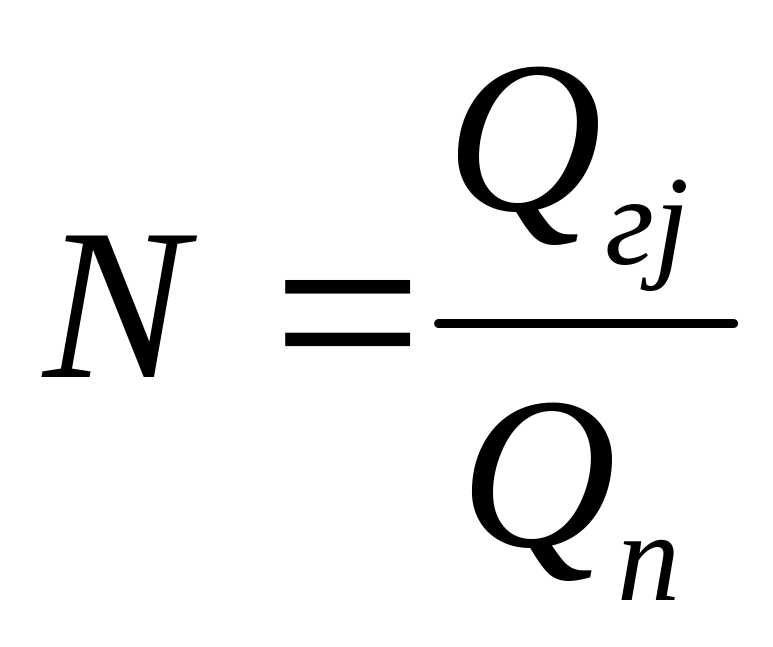

, (6.3)
расход пыли от i-того отсоса
где
n – усредненный дисперсный состав пыли.

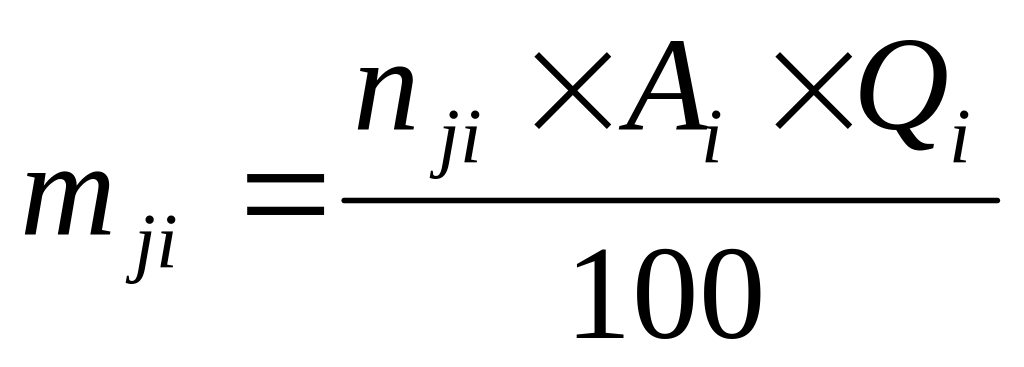

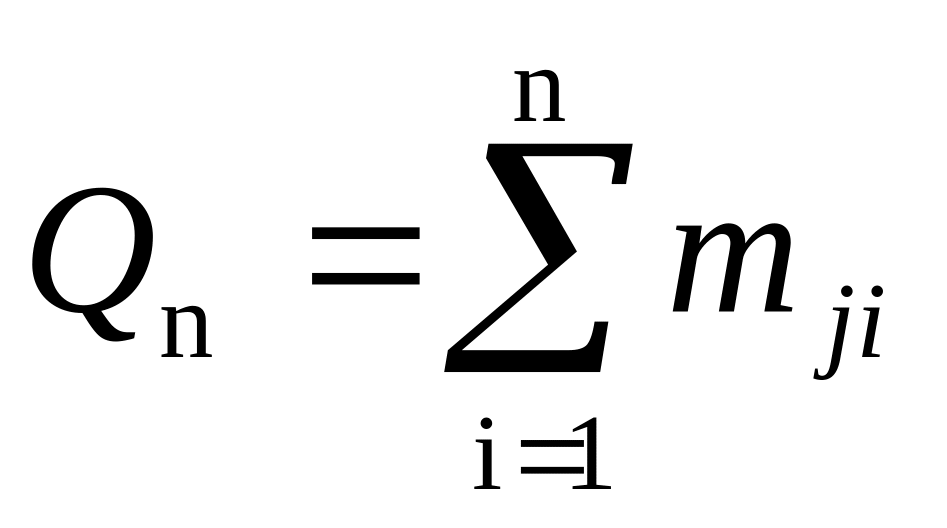

, , (6.4)
где mji – расход пыли j-той фракции от i-того отсоса.
, (6.5)
где
nji – процентное содержание в j-той фракции в i-том МО;
Ai – концентрация пыли в i-том отсосе;
Qi – объем аспирации от i-того укрытия.
6.2. Расчет требуемой степени очистки пылеуловителя
Этот расчет выполняется в следующей последовательности:
Рассчитывается допустимая концентрация пыли в воздухе, выбрасываемом в атмосферу;
а) СНиП рекомендует определить содержание пыли в очищенных вентиляционных выбросах по формуле:
при Qn>15 тыс. м3/г
Ан.д. = 0,1 кг, г/м3
при Qn<15 тыс. м3/г
Ан.д. = (160-4*Qn)*Кс*1с-3, г/м3
б) По ПДВ
, (6.6)

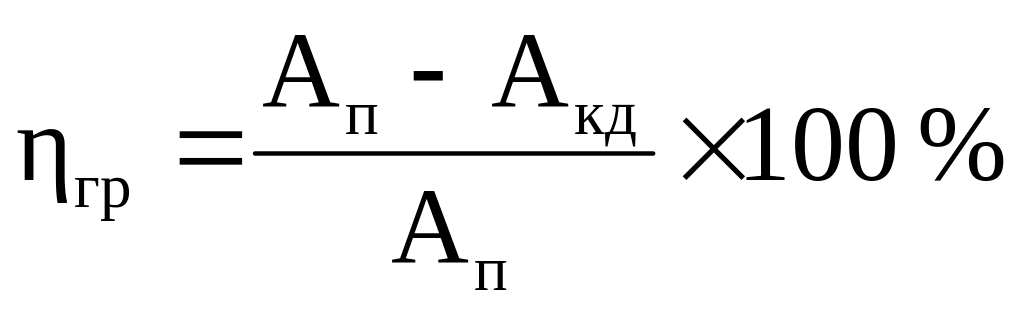

2) Рассчитывается требуемая эффективность пылезадержания (степень очистки):
, (6.7)
3)Рассчитываем действительную степень очистки по данным пофракционной степени очистки.
%, (6.8)
где Nj – массовое содержание пылевых частиц, %;
- степень очистки воздуа от пылевых частиц, j-той фракции.
Приводится в паспорте в графе «пофракционная эффективность».

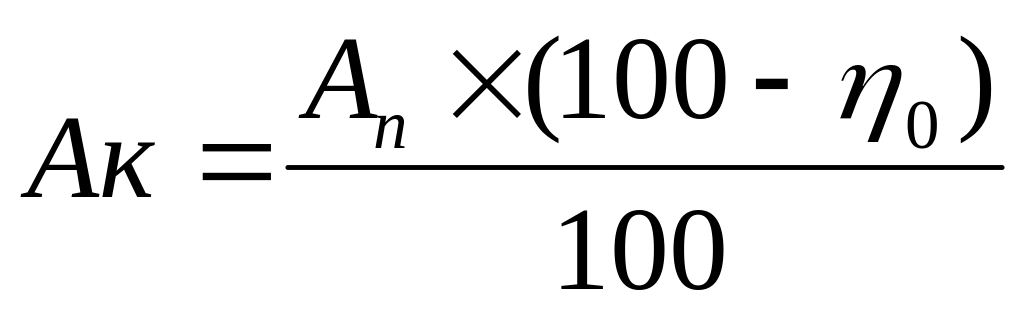

4) Рассчитываем концентрацию пыли в воздухе после пылеуловителя:
, (6.9)
если Ак>Акд – надо ставить другой пылеуловитель.
