Лекция 13
Выпрямители
Выпрямителем называют устройство для преобразования переменного напряжения в постоянное. Подразделяются на:
1) неуправляемые, у которых выпрямленное напряжение неизменно по величине, т.е. нерегулируемо;
2) управляемые − напряжение можно плавно регулировать в широком диапазоне (например, для питания устройств в электроприводе).
Структурная схема неуправляемого выпрямительного устройства
Назначение элементов структурной схемы:
- трансформатор согласует напряжение сети Uceт. с напряжением нагрузкиUн;
- диодная (вентильная) группа служит для преобразования переменного напряжения в пульсирующее;
- фильтры – для сглаживания пульсаций выпрямленного напряжения,
- стабилизатор – для поддержания напряжения на заданном уровне.
Вентильная группа состоит из полупроводниковых диодов.
Управляемый выпрямитель не содержит стабилизатора, т. к. постоянство Uн обеспечивается за счет устройства управления и регулирования, с помощью которого вентиль находится в открытом состоянии. В качестве вентилей используются тиристоры.
При расчете выпрямителей считают вентили и трансформаторы идеальными: Rпр = 0, Rобр = ∞ (для вентилей).Ix = 0, Px = 0 (для трансформаторов). При расчете выпрямительных устройств исходными данными являются средние значения Uн.ср и Iн.ср, действующие напряжения сети U1 и U2.
Однополупериодный выпрямитель
а) б)
Схема и временные диаграммы однополупериодного выпрямителя
При положительном потенциале на аноде VD открыт, протекает ток iв, при обратной полярности напряжения U2 диод VD закрыт, ток iв = 0.
Ток и напряжение нагрузки iн , Uн – пульсирующие (выпрямленные)
Среднее значение выпрямленного напряжения: Uн.ср .
,
где U2 − действующее значение вторичного напряжения трансформатора.
Отсюда: максимальное обратное напряжение диода:
Прямой ток вентиля:
Iпр = Iн.ср.
По расчетным значениям Iпр и Uобр.max выбирают вентили, чтобы каталожные Iпр, Uобр.max были больше или равны расчетным.
Расчетная мощность трансформатора
ST = (S1 + S2)/2 ≈ S2 = U2I2 = 2,22Uн.ср 1,57Iн.ср ≈ 3,5Pн
Коэффициент пульсаций − отношение амплитуды 1-ой гармоники выпрямленного напряжения к среднему значению выпрямленного напряжения (постоянная составляющая)
р = Uн(1)/Uн.ср = π/2 = 1,57.
Недостатки схемы:
низкий коэффициент использования трансформатора
KT = ST/Pн = 3,5
из-за намагничивания сердечника постоянной составляющей тока;
низкие коэффициенты использования вентилей
большой коэффициент пульсаций р.
Данную схему применяют для питания цепей малой мощности и в (электроннолучевых трубках).
Однофазный мостовой выпрямитель
Схема и временные диаграммы мостового выпрямителя
При положительном U2 к анодам VD1, VD3 приложен положительный потенциал − они открыты, значит, протекает ток iв1 = iв3 в цепи Т, VD1, Rн, VD3, T . При изменении полярности − VD1,VD2 закрываются, а открываются VD2, VD4. К закрытым диодам приложено обратное напряжение Uобр.max = U2max.
U2 = 1,11Uн.ср
Максимальное обратное напряжение:
Ток через диоды протекает 1/2 периода
Iпр = Iн.ср/2
Его максимальное значение
Iв.max = I2m = 1,57Iн.ср
Мощность трансформатара:
Sт =S1 = S2 = U2I2 = 1,23Pнагр.
Коэффициент пульсации р для выпрямителей ( исключая однополупериодную схему) рассчитывают по эмпирической формуле:
где m – число фаз выпрямителя – m = nb (n – число фаз сети; b- число тактов прохождения тока по вторичной обмотке трансформатора в течении периода).
Достоинства:
1) лучше используются вентили Ku =1,57;
2) меньше расчетная мощность трансформатора Кт =1,23;
3) меньше пульсации p = 0,67.
Используется для установок малой и средней мощности.
Двухполупериодный выпрямитель со средней точкой трансформатора
а) б)

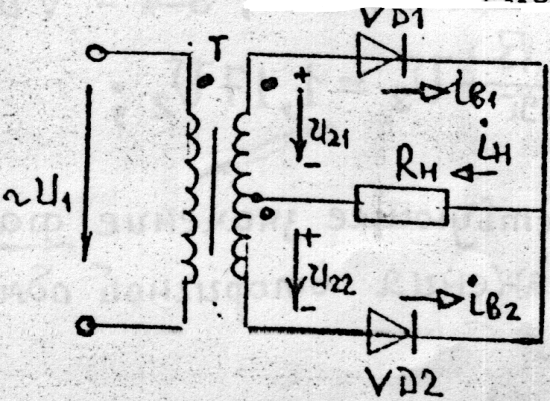

. Схема и временные диаграммы выпрямителя со средней точкой трансформатора
Напряжения вторичных обмоток трансформатора U21, U22 сдвинуты по фазе относительно средней точки на 180°. Если потенциал анода VD1 положительный, то он открыт,а VD2 – закрыт. При изменении полярности VD1 – закрывается, VD2 – открывается. В нагрузке ток iн имеет одинаковое направление в оба полупериода.. К закрытому диоду приложено
Uобр.max = 2U2m
1,11Uн.ср.;
Iвмах = I2m = 1,57 Iн.ср.
Мощность трансформатора:
S1 = U1I1 = 1, 23Pн; S2 = 2U2I2 = 1,74Pн; ST = 1,48Pн,
Коэффициент пульсации:
p=0,67
Недостаток: плохо используется 2-ая обмотка трансформатора (работает лишь одна половина).
Применяется для устройств малой мощности.
Трехфазные выпрямители.
Преимущества перед однофазными:
1) меньше пульсация выпрямленного напряжения;
2) лучше используется мощность трансформатора.
3) более высокое Uн.ср используют для установок большой мощности.
Трехфазный выпрямитель с нейтральным выводом
а) б)

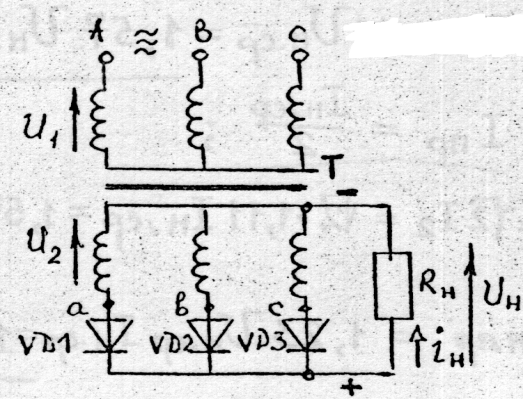

Трехфазный выпрямитель
Первичная обмотка трансформатора может быть соединена звездой или треугольником, а вторичная − только Y (звездой).
потенциал на аноде: интервал 1-2 − открыт VD1; интервал 2-3 − открыт VD2; интервал 3-4 – VD3 и т.д.
U2 = 0,855Uн.ср,
где U2 − действующее значение фазного напряжения вторичной обмотки трансформатора.
В закрытом состоянии потенциал анода вентиля определяется напряжением своей фазы, а потенциал катода напряжением работающей фазы.
Поэтому в непроводящий период между анодом А и катодом К приложено линейное напряжение:
Iн.ср = 0,827I2max; Iб.max = I2max = 1,21Iн.ср; I2 = 0,58Iн.ср.
S1 = 3U1I1 = 1,21Pн; S2 = 3U2I2 = 1,48Pн; ST = 0,5(S1 + S2) = 1,35Pн
Коэффициент пульсаций p = 0,25.
Недостаток: завышенное сечение трансформатора для уменьшения тока намагничивания. (В работе всегда одна фаза и созданный поток замыкается по кожуху, вызывая нагрев).
Трехфазный мостовой выпрямитель (Ларионова)
а) б)
. Выпрямитель Ларионова
Различают катодную группу вентилей – VD1, VD3, VD5 и анодная группу вентилей – VD2, VD4,VD6.
В работе, в открытом состоянии находятся два диода (один из анодной, другой из катодной групп). Из группы VD1, VD3, VD5 открыт тот, у которого наиболее высокий потенциал на аноде, а из группы VD2, VD4,VD6 у которого наиболее низкий потенциал на катоде:
Интервал 1−2 − открыты VD1 и VD4.
Интервал 2−3 − открыты VD1 и VD6 и т. д.
За период напряжения питания происходит 6 переключений вентилей (6 тактов). Напряжение нагрузки определяется разностью потенциалов точек к и m, т. е. линейным напряжением вторичной обмотки трансформатора: Uн.max = U2max= , Uн.ср = 1,35U2; U2 = 0,74Uн.ср,
где U2 – линейное напряжение вторичной обмотки трансформатора.
Каждый вентиль открыт 1/3 периода, поэтому
Iпр = Iн.ср/3;
Обратное напряжение вентиля
Мощность трансформатора:
ST = S1 = S2 = =1,045Uн.ср = 1,045Pнагр
Коэффициент пульсации p = 0,057.
Схема нашла самое широкое применение для установок большой мощности т. к. K1 = 1,045; Ku =1,045; KT = 1,045 (хорошо используются вентили и трансформатор)
Управляемые выпрямители (УВ)
Регулировать выпрямленное напряжение можно с помощью трансформатора или подмагничиваемого дросселя в цепи переменного напряжения, а также реостатом в цепи выпрямленного напряжения, но это неэкономично.
Более экономично управляемое выпрямление. УВ выполняются на управляемых диодах-тиристорах. Регулирование выпрямленного напряжения сводится к задержке во времени момента открытия тиристора. Этот момент включения определяется углом сдвига фаз между анодным напряжением или током и напряжением, подаваемым на управляющий электрод (У). Его называют углом управления a.
Однофазный УВ со средней точкой трансформатора
Однофазный УВ с выведенной средней точкой трансформатора
С помощью БУ импульсы тока iY смещаются по фазе относительно напряжений U21, U22 на угол управления a. Тиристоры открываются с запаздыванием и пропускают ток (только часть полупериода от a до p). Необходимо, чтобы при , тогда
Изменяя a можно регулировать UH.ср от 0,9U2 до 0, где UH.ср = 0,9 U2 − среднее значение выпрямленного напряжения в нагрузке при a = 0 (max), при a =180 UH.ср = 0.
Основные характеристики УВ:

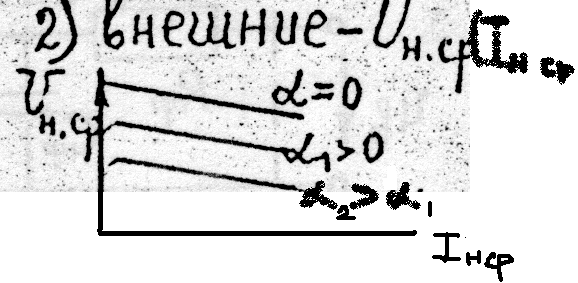

1) регулировочная − это зависимость Uн.ср. = f( ) (или характеристика управления)
2) внешние − при =const
а) б)
. Характеристики УВ
