Вопрос 10 - Структурная схема логического блока и логического элемента плис семейства flex10k. Назначение элементов структурной схемы.

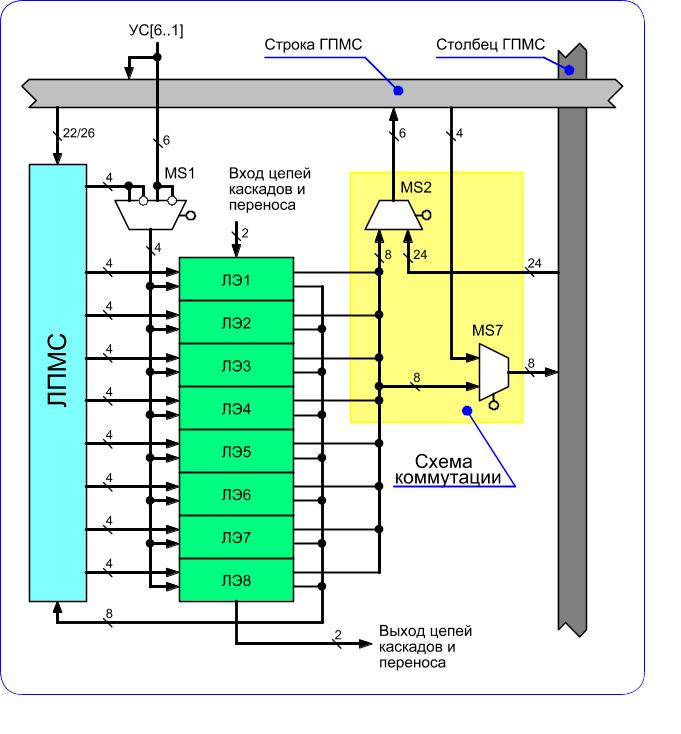

Структура логического блока:
ЛПМС – локальная программируемая матрица соединений;
ЛЭ – логический элемент;
ГПМС – глобальная программируемая матрица соединений;
УС – управляющие сигналы;
Структура логического элемента:
Вопрос 11 - Репрограммируемый модуль памяти ПЛИС семейства FLEX10K. Использование параметризированной мегафункции lpm_rom для проектирования синхронного и асинхронного постоянного запоминающего устройства.
Параметризированная мегафункция lpm_rom:
FUNCTION lpm_rom (
address[LPM_WIDTHAD-1..0], -- адресная шина; обязателен
inclock, -- тактовые импульсы входных регистров; необязателен
outclock, -- тактовые импульсы выходного регистра данных; необязателен
memenab -- разрешение выхода (memenab=1: выход разрешен;необязателен
) -- memenab=0: Z-состояние выхода)
WITH ( --Жирным шрифтом выделены параметры по-умолчанию
LPM_WIDTH, -- число разрядов шины данных; integer, обязателен
LPM_WIDTHAD, --число разрядов шины адреса; integer, обязателен
LPM_NUMWORDS, --число ячеек памяти; integer, необязателен
LPM_FILE, -- имя файла инициализации памяти; string обязателен
LPM_ADDRESS_CONTROL, --конфигурация порта адреса; string необязателен
--значения: "REGISTERED", "UNREGISTERED", и "UNUSED"
LPM_OUTDATA -- конфигурация порта данных; string необязателен
--значения: "REGISTERED", "UNREGISTERED", и "UNUSED"
)
RETURNS (q[LPM_WIDTH-1..0]); --выход модуля lpm_rom
INCLUDE "lpm_rom.inc";
SUBDESIGN rom8
(
addr[3..0], memenab : INPUT;
data[7..0] : OUTPUT;
)
BEGIN
data[] = lpm_rom(addr[], , , memenab)
WITH (
LPM_WIDTH= 8,
LPM_WIDTHAD= 4,
--LPM_NUMWORDS
LPM_FILE= "rom8.mif“,
LPM_ADDRESS_CONTROL = "UNREGISTERED",
LPM_OUTDATA = "UNREGISTERED"
);
END;

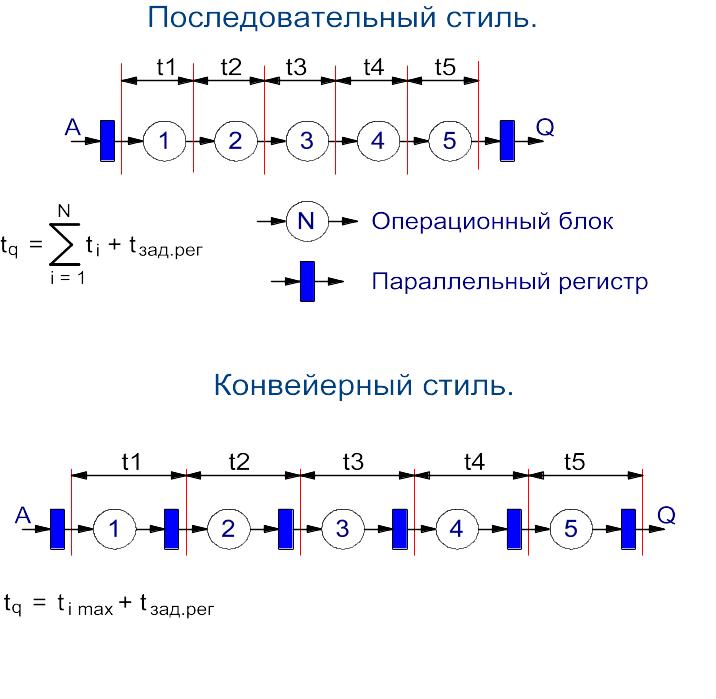

Вопрос 12 - Организация процесса обработки информации. Основные характеристики последовательного и потокового (конвейерного) стилей обработки.
Вопрос 13 - Трехстабильный порт. Назначение, область применения. Использование примитивы tri для проектирования трехстабильного порта.
FUNCTION TRI (in, oe)
RETURNS (out);
Примитивы TRI, которые управляют портами OUTPUT или BIDIR, имеют вход разрешения выхода (Output Enable), который переводит выход в высокоимпедансное состояние.
Вы можете создать тристабильную шину путем соединения примитивов TRI и портов OUTPUT или BIDIR вместе с помощью узла TRI_STATE_NODE типа. Схема управления должна обеспечивать разрешение не более одного выхода в одно и тоже время.
Файл tri_bus.tdf, приведенный ниже, реализует тристабильную шину, используя узел TRI_STATE_NODE типа, созданный в объявлении Node.
SUBDESIGN tri_bus
(
in[3..1], oe[3..1] : INPUT;
out1 : OUTPUT;
)
VARIABLE
tnode : TRI_STATE_NODE;
BEGIN
tnode = TRI(in1, oe1);
tnode = TRI(in2, oe2);
tnode = TRI(in3, oe3);
out1 = tnode;
END;
