- •45.Структурная схема атскэ "Квант". Объяснить, почему в структуре всего одна ступень ги и почему такого простого решения не использовали раньше?
- •44. Построение блока абонентских линий квазиэлектронной атс "Квант". Объяснить, почему приняты такие схемные решения. Функции каких ступеней искания он выполняет.
- •43. Квазиэлектронная атс. Определение, общая структурная схема, назначение элементов. В чем преимущества построения атс по такой схеме?
- •41.Привести пример практической 4-звенной схемы линейного искания на мкс, объяснить логику построения и работы, построить для нее вероятностный граф.
- •40. Объяснить совмещение функций пи и ли в схеме абонентского искания на мкс. Почему такое совмещение не применялось на дши?
- •39. Построение коммутационного поля ли на мкс. В чём проблема 2-звенной схемы при линейном искании? Какие возможны способы её решения? Привести примеры расчётов, подтверждающих решение проблемы.
- •38. Логика расчета ступени ги, построенной на мкс по 2-звенной схеме. Как производится оптимизация такого коммутационного поля?
- •37.Построение коммутационного поля ги на мкс по 2-звенной схеме. В чем отличие способа включения мкс на ступени ги от ступени пи, почему применяется другой способ?
- •36.Построение коммутационного поля ги на мкс по 2-звенной схеме. Объяснить особенность подключения исходящих сл к выходам мкс.
- •3 5. Логика расчета ступени пи, построенной на мкс по двухзвенной схеме. Как производится оптимизация такого коммутационного поля?
- •34. Расчет многозвенных коммутационных полей методом вероятностных графов-- общая идея. Почему такие поля нельзя рассчитывать по таблице Кендалла-Башарина?
- •33. Блокировки в многозвенных коммутационных полях на ступени ли: уменьшение их за счет увеличения количества звеньев. Привести пример практического использования.
- •32.Блокировки в многозвенных коммутационных полях на ступени ги: уменьшение их за счет рационального включения выходов в направлениях. Привести пример оптимизации.
- •31.Блокировки в многозвенных коммутационных полях: общее рассмотрение проблемы. Привести пример их возникновения на разных ступенях искания. Какие существуют способы уменьшения блокировок.
- •30. В чем преимущество построения ступени пи на мкс по двухзвенной схеме? Почему такая схема не использовалась на атс-дш?
- •29. Построение ступени пи на мкс. Почему на ступени пи используется схема обратного пи (искателя вызова), а не прямого искателя?
- •28.Способы использования мкс в коммутационных полях. Почему коммутационные поля на мкс не строятся по однозвенной схеме? Объяснить на примерах.
- •27.Устройство и принцип действия многократного координатного соединителя (мкс). Сравнение его с дши по коммутационным возможностям.
- •26. Структурная схема и алгоритм работы сети с узлами входящих и исходящих сообщений на примере с дши. Есть ли смысл в построении такой сети?
- •25. Структурная схема и алгоритм работы сети с узлами исходящих сообщений на примере с дши. Для чего на сетях нужны узлы исходящих сообщений? Область применения таких сетей.
- •Структурная схема и алгоритм работы сети с узлами входящих сообщений и поперечными связями на примере с дши. В каких случаях есть смысл накладывать поперечные связи?
- •23. Структурная схема и алгоритм работы сети с узлами входящих сообщений с 7-значной нумерацией на примере с дши. Объяснить разницу между увс 1-го и 2-го уровня.
- •21. Структурная схема и алгоритм работы сети с узлами входящих сообщений с 6-значной нумерацией на примере с дши. Для чего на сетях нужны узлы входящих сообщений? Область применения таких сетей.
- •19.Подключение подстанций и ведомственных атс к опорным станциям на примере сети с 5-значной нумерацией. В чем отличие подстанции от ведомственной атс (упатс)?
- •18.Логика расчета 2-й ступени группового искания в атс-дш, работающей в сети. В чем принципиальное отличие расчета 2-й ступени от всех остальных?
- •17. Логика расчета 1-й ступени группового искания в атс-дш, работающей в сети. В чем принципиальное отличие расчета 1-й ступени от всех остальных?
- •16. Структурная схема и алгоритм работы телефонной сети с 5-значной нумерацией на примере с дши. Как прокладываются соединительные линии в такой сети? в каких случаях применяется такая схема?
- •Структурная схема и алгоритм работы атс с несколькими ступенями группового искания на примере с дши. Как связаны между собой номерная емкость и количество ступеней ги?
- •14.Структурна схема и алгоритм работы атс с одной ступенью группового искания на примере с дши. Для чего нужна ступень группового искания? Какие ограничения присущи такой схеме?
- •13. Логика расчета коммутационного поля атс с прямым предварительным исканием (пи-ли) на примере с дши. За счет чего можно достигнуть большей экономичности системы.
- •12. Структурная схема и алгоритм работы атс с прямым предварительным исканием (пи-ли) на примере с дши. В каких серийных атс использовалась такая схема?
- •11. Логика расчета коммутационного поля атс с обратным предварительным исканием (ив-ли) на примере с дши. За счет чего можно достигнуть большей емкости.
- •10.Описание структурной схемы и алгоритма работы атс с обратным предварительным исканием (ив-ли) на примере с дши. В каких серийных атс использовалась такая схема?
- •6. Структурная схема сети и алгоритм работы ручного коммутатора в сети «каждый с каждым». Этапы установления соединения при связи 2-х абонентов на разных станциях.
- •5.Структурная схема станции ручной коммутации и алгоритм работы ручного коммутатора. Этапы установления соединения при связи 2-х абонентов внутри одной станции.
- •4.Разновидности контактных коммутационных приборов: реле, герконы, искатели, многократные соединители. Сравнительная характеристика, их телефонные показатели.
- •3. Коммутационный прибор, коммутационный элемент, точка коммутации. Определения, примеры. Понятие доступности.
- •2. Структура общегосударственной телефонной сети общего пользования (на историческом примере сети ссср), назначение ее элементов, принцип образования резервных связей.
26. Структурная схема и алгоритм работы сети с узлами входящих и исходящих сообщений на примере с дши. Есть ли смысл в построении такой сети?

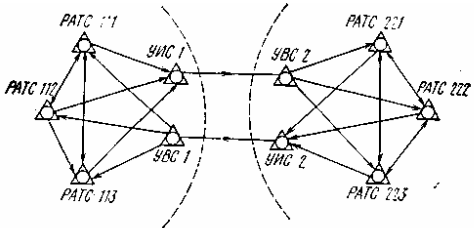

Для построения ГТС с применением УВС и УИС (см. рис) территория города делится на зоны, каждая из которых может включать в себя до десяти узловых районов емкостью до ста тысяч номеров каждый. Связь РАТС своего узлового района выполняется по принципу «каждая с каждой», а с другими узловыми районами — через УИС и УВС. При таком построении сети принята семизначная нумерация. Первая цифра номера определяет выход к соответствующей зоне — миллионной группе абонентов, вторая — выход к узловому району выбранной миллионной группы, а третья — выход к РАТС, в которую включена линия вызываемого абонента. Соответственно каждая РАТС на такой сети имеет трехзначный код. Соединительный тракт на сети с УВС и УИС включает в себя следующие девять участков: Аб. л., РАТС, СЛ, УИС, СЛ, УВС, СЛ, РАТС, Аб. л.
УИС целесообразно ставить там, где нужно сконцентрировать нагрузку от нескольких небольших АТС, что позволяет загрузить исходящие линии. А УВС позволяет уплотнить выходной поток от одной станции сразу на несколько направлений.
25. Структурная схема и алгоритм работы сети с узлами исходящих сообщений на примере с дши. Для чего на сетях нужны узлы исходящих сообщений? Область применения таких сетей.
УИС – узел исходящих сообщений
Данная схема используется на сельских сетях, которые содержат большое количество малых станций. Малая станция дает низкий коэффициент загрузки исходящих соединительных линий I ГИ, поэтому шнуровые комплекты I ГИ соединяются на узле исходящих сообщений.
Например, N аб=300, y=0.05 Эрл. На одно направление приходится Определяем по табл. Башарина V=7 ШК.
Т. е. УИС строится в том случае, когда нагрузка от одной станции на каждую исх. линию не превышает 0,5 Эрл.
Структурная схема и алгоритм работы сети с узлами входящих сообщений и поперечными связями на примере с дши. В каких случаях есть смысл накладывать поперечные связи?
При увеличении номерной емкости телефонной сети увеличивается и количество телефонных станций, призванных обслуживать номера в сети. Если при этом учесть тот факт, что телефонная сеть зачастую охватывает большие по площади районы, то в этом случае использование связи АТС между собой по принципу "каждый с каждым" нецелесообразно, поскольку тогда необходимо большое количество соединительных линий, проведение которых также будет сопряжено со значительными трудностями и затратами. В таких условиях необходимо образовывать узлы входящего сообщения. На территории города выделяются «узловые районы», в которых размещается несколько районных телефонных станций. Предельное число станций (10 000-х групп) в каждом узловом районе не может быть более 10, и, следовательно, каждый такой район представит собой 100 000-й узловой район. При шестизначной нумерации первая цифра номера будет определять номер (код) 100 000-го района, вторая цифра – номер АТС в данном районе. Приборы ПГИ, которые осуществляют выбор 10 000-й группы (станции) в определённом районе, устанавливаются на узле входящего сообщения (УВС). Этот узел территориально совмещается с одной из районных АТС, причём обычно – это АТС, размещённая в начале узлового района. Вместо того чтобы от каждой районной АТС прокладывать кабели для соединительных линий ко всем районным АТС, находящимся в других узловых районах, необходимо будет проложить кабели соединительных линий только к узлам входящего сообщения. От УВС прокладываются пучки соединительных линий к каждой районной АТС своего узлового района:

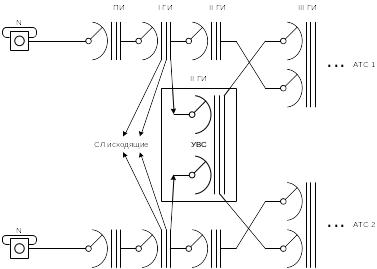

С труктурная схема:Таким образом, УВС коммутирует только соединительные линии, по сути, выполняя функции транзитной АТС. Недостатки: для станции абонентов в пределах одной станции приходится занимать 2 соединительные линии – исходящую и входящую. Поэтому на таких станциях ставят оборудование II ГИ, которое на своей станции обычно проключает каналы на своих абонентов и на ближайших соседей.
Связи внутри своего узлового района, так называемые поперечные связи, организуются по принципу «каждая с каждой». Эти связи позволяют экономить кабельную продукцию, но они снижают нагрузку на пучок, что является недостатком таких связей. Поперечные связи используются только тогда, когда расстояние между станциями одного узлового района небольшое. В современных цифровых сетях поперечные связи не используются.
