6. Структурная схема сети и алгоритм работы ручного коммутатора в сети «каждый с каждым». Этапы установления соединения при связи 2-х абонентов на разных станциях.

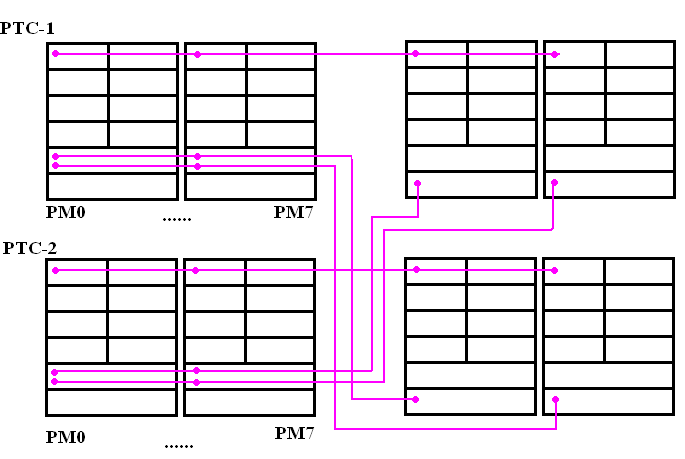

Структурная схема сети
Этапы установления соединения:
Аб-т А снимает трубку. На местном поле загорается сигнальная лампа. Тел-ка докладывает свой личный номер и принимает заказ. Аб-т А называет номер вызываемого аб-та. Если вызываемый абонент находится на другой станции, то тел-ка занимает любую свободную СЛ (определяется по сигнальной лампе). Вызывает тел-ку другой станции (входящих СЛ) и проводит с ней сеанс связи в роли аб-та А.
5.Структурная схема станции ручной коммутации и алгоритм работы ручного коммутатора. Этапы установления соединения при связи 2-х абонентов внутри одной станции.
Я ПОМНЮ, ЧТО ТУТ РИСОВАТЬ! )))
ОВК имеет 3 контакта - экран, симметрическая пара разговорный тракт(а,в), с –сигнальный провод.
На многократном поле 100 гнезд. На местном – 800.
На местном поле каждое гнездо имеет сигнальную лампу. Она горит в том случае, если абонент требует обслуживания. На многократном поле сигнальных ламп нет.
Для обслуживания абонентов коммутатор имеет 18 пар шнуровых комплектов. Каждый шнуровой комплект состоит из 2-х шнуров со штепселями – опросного (ОШ) и вызывного (ВШ), а также опросно-вызывного ключа – ОВК. В состоянии „опроса” гарнитура телефонистки подключена к ОШ, и она может разговаривать с вызывающим абонентом. В состоянии „вызова” на ВШ подается вызывное напряжение. В среднем состоянии „разговор” на оба шнура подается питание, разговорные тракты шнуров включены между собой, а гарнитура телефонистки отключена от шнуров. Также на шнуровом комплекте есть 2 отбойные лампы, одна для ОШ, вторая для ВШ.
Логика работы телефонистки такова. Абонент А снимает трубку, и на местном поле загорается лампа ВЛ около его гнезда. Телефонистка берет ОШ и включает его в гнездо абонента А, переключает ОВК в состояние „опроса”, лампа ВЛ гаснет, телефонистка докладывает готовность и опрашивает абонента. Абонент называет номер, телефонистка находит гнездо абонента Б на местном поле и выполняет пробу занятости. Для этого она касается концом ВШ внешнего металлического кольца гнезда абонента Б – если бы абонент занят, то на кильке будет напряжение 60 V, в наушниках будет слышать громкий треск. Если абонент не занят, будет тихо; тогда телефонистка втыкает ВШ до конца и переключает ОВК в состояние „вызов”. Абоненту Б подается дзвінкове напряжение, на шнуровом комплекте загорается отбойная лампа ВШ. Свечение отбойной лампы ВШ свидетельствует о том, что абонент Б еще не снял трубку. Когда он снимет трубку, отбойная лампа ВШ погаснет, телефонистка переключает ОВК в среднее состояние – „разговор”. С этого момента начинается разговор, а телефонистка может заниматься своими делами. Во время разговора сигнальные лампы не горят. По окончанию разговора отбой происходит таким способом. Если первым бросит трубку абонент А, то загорится отбойная лампа на ОШ, если бы абонент Б – то на ВШ. Телефонистка вытягивает оба штепселя, разрывается разговорный тракт и шнуровой комплект может использоваться для других разговоров.
