14) Суммирующий счетчик с последовательным переносом
Счетчик – это узел ЭВМ предназначенный для счета входных сигналов, и хранения кода подсчитанных сигналов.
Трехразрядный суммирующий счетчик с последовательным переносом (реализован на двухтактных T – триггерах), и изменение каждого последующего триггера (его состояния) происходит при переходе предыдущего триггера из единичного состояния в нулевое.
Для триггера нулевого разряда управляющим является задний фронт сигнала t0 (входной информационный сигнал)
Временная диаграмма для суммирующего счетчика с последовательным переносом:
15)Вычитающий счетчик с последовательным переносом
Счетчик – это узел ЭВМ предназначенный для счета входных сигналов, и хранения кода подсчитанных сигналов.
Трехразрядный вычитающий счетчик с последовательным переносом
Т
.к.
триггер нулевого разряда работает по
прямому значению Т0,
то изменение входного состояния триггера
происходит при изменении входного
сигнала с 1-цы на 0-ль.
Триггеры 2 и 3 соединяются с инверсными выходами предыдущих триггеров, и изменение состояния данных триггеров происходит при изменении входного сигнала с 0-я на 1-цу по переднему фронту.
16) Трехразрядный реверсивный счетчик на 2-х тактном т-триггере
Счетчик – это узел ЭВМ предназначенный для счета входных сигналов, и хранения кода подсчитанных сигналов.
В зависимости от управляющего сигнала реверсивный счетчик может выполнять функцию как суммирующего, так и вычитающего счетчика.
Трехразрядный реверсивный счетчик на двухтактных T – триггерах, и еще два элемента И-ИЛИ.
V – управляющий вход.
Если V=1, R=0, происходит установка всех разрядов счетчика в нулевое состояние. Если V=0, R=1, установка всех разрядов в единичное состояние.
По быстродействию данный счетчик работает медленнее, чем вычитающий или суммирующий.
17) Счетчик со сквозным переносом
Счетчик – это узел ЭВМ предназначенный для счета входных сигналов, и хранения кода подсчитанных сигналов
Реверсивный счетчик со сквозным переносом
Используются дополнительные элементы которые увеличивают его быстродействие.
Счетчик построен на двухтактных синхронных триггерах, сквозной перенос сигнала осуществляется за счет одновременного срабатывания входов синхронизации всех триггеров, а также за счет использования двух входных элементов &.
Данный счетчик реализует функцию суммирующего счетчика, если необходимо реализовать функцию вычитающего счетчика, то нужно соединить инверсные выходы предыдущих триггеров с входом Т последующих.
Параллельный перенос сигнала между отдельными разрядами счетчика можно осуществить в параллельных счетчиках построенных на универсальных JK – триггерах.

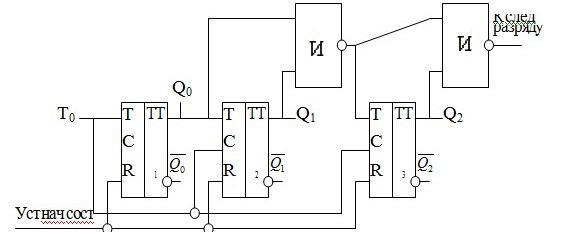

Трехразрядный суммирующий счетчик со сквозным переносом.
В состав счетчика входят дополнительные элементы И. Сквозной перенос сигнала осуществляется за счет одновременного срабатывания входов синхронизации всех разрядов счетчика.
Tсч=Ттр+(n-2)*Tu
Ттр- быстродействие триггера
n-количество разрядов счетчика
Тu-быстродействие элемента И.
