Электрическая цепь
ЭЦ – совокупность приборов и устройств, процессы в которых могут быть описаны при помощи понятий (ЭДС, сопротивление, напряжение и ток).
Элемент электрической цепи.
Элементы электрической цепи – отдельное устройство или прибор, входящие в состав ЭЦ и выполняющий определенные функции. Все элементы электрической цепи принципиально делятся на источники и приемники.

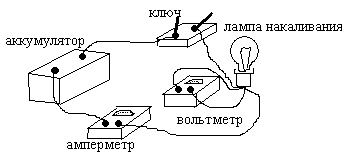

Условные обозначения: источник ЭДС ; источник тока ; гальванический элемент, аккумулятор ; резистор ; ротор или якорь машин постоянного тока ; лампа накаливания ; соединение проводов ; пересечение проводов ; выключатель – ключ ; амперметр ; вольтметр ; ваттметр Монтажная схема электрической цепи.
Принципиальная схема электрической цепи.
Принципиальная схема – на ней показываются условные графические изображения элементов и схему их соединений.
Схема замещения электрической цепи.
Схема замещения – расчетная модель электрической цепи, на которой элементы замещаются идеализированными элементами без вспомогательных элементов, не влияющих на результаты расчетов.
Источники электрической энергии.
Источники электрической энергии – элементы, в которых различные виды энергии преобразуются в электрическую (к ним относятся: генераторы (механическая в электрическую); термопары (тепловая энергия в электрическую); солнечные батареи (световая в электрическую); аккумуляторы и гальванический элемент (химическая в электрическую)).
Приемники электрической энергии.
Потребители (приемники) электрической энергии - элементы электрической цепи, в которых электрическая энергия преобразуется в другие виды энергии (к ним относятся: двигатель (электрическая в механическую энергию); гальванические ванны (в химические связи); нагреватели (в тепловую энергию); лампы ( световая энергия)).
Классификация электрических цепей по роду тока.
1 . цепи постоянного тока (ток, не меняющ. во времени), 2. цепи переменного тока (синусоидально-измененяющийся ток).
Л инейные электрические цепи.
Линейные – ЭЦ сопротивление каждого эл-та кот. не зависит ни от тока, ни от напряжения.
Н елинейные электрические цепи.
Нелинейные – если хотя бы один эл-т в цепи имеет сопрот-е, зависящее или от тока или от напряж-я.
Простые электрические цепи.
Простые - цепь, в кот все эл-ты цепи соединен послед-но
Сложные электрические цепи.
Сложные – цепи с разветвлением (кроме последовательных присутствуют др.элементы соединения).
Закон Ома для участка цепи.
З-н Ома на участке цепи: I=U/R Напряжение на любом участке цепи = произведению протекающего ч/з участок тока на сопротивление этого участка:
Закон Ома для участка цепи, содержащего источник ЭДС.
З-н Ома д/участка цепи с ЭДС: IR - Uab = E I = (E+ Uab) / R
6. Схемы замещения реальных источников энергии.
1) Схема замещ. с идеал. источником ЭДС. Ro – внут. сопр-е ист.
E = J Rвн – переход от одной схемы замещения к другой
2) Схема замещ. с идеал. ист. тока.(с установкой ЭДС)
Режимы работы источников энергии.
В источниках электрич. энергии осущ-ся преобразование в электрич. энергию каких-либо других форм энергии. В приемниках электрической энергии электрич.энергия источников преобразуется, например, в механическую (двигатели постоянного тока), тепловую (электрические печи), химическую (электролизные ванны).
