5.5. Нахождение точек на поверхностях

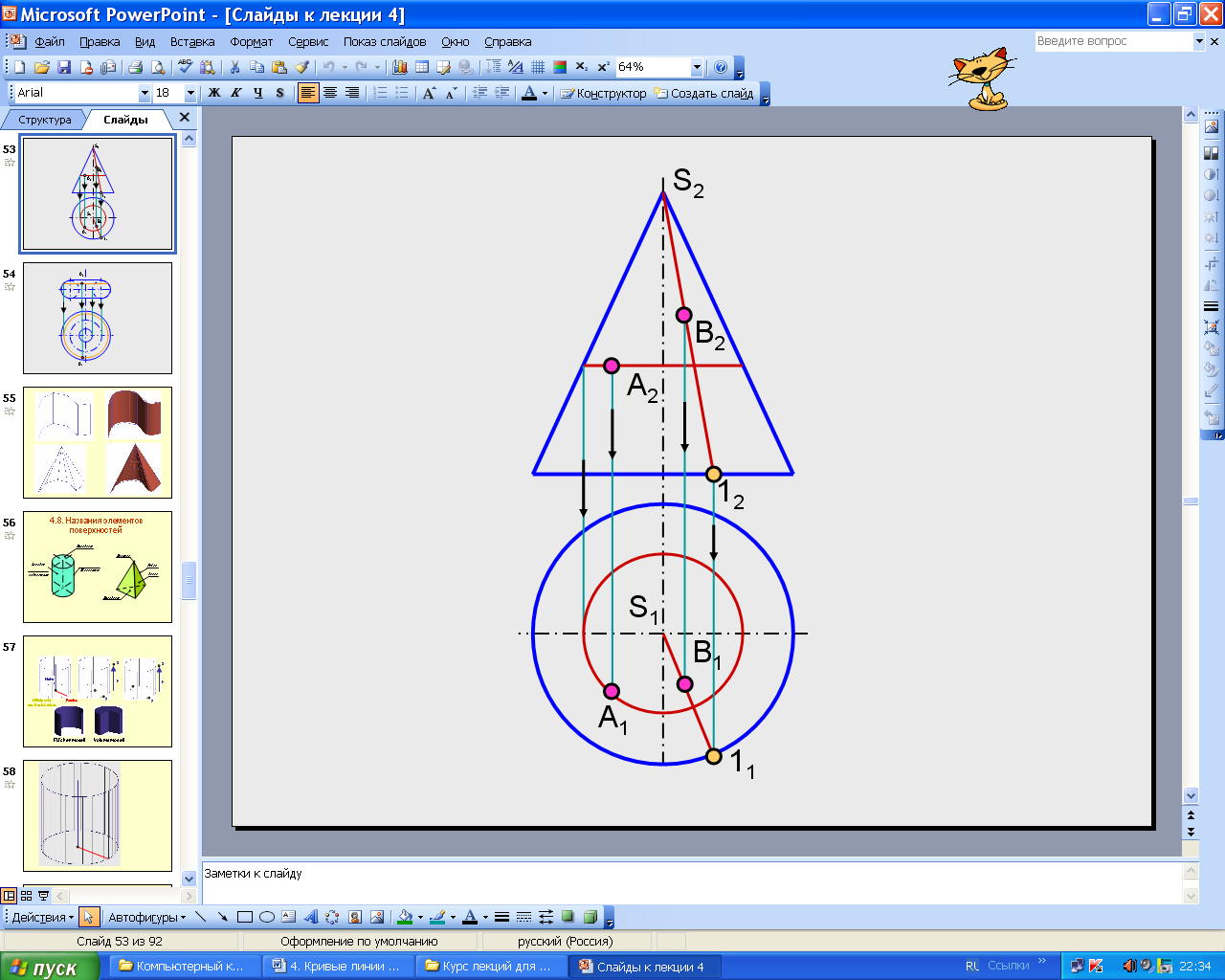

На рис. 5.61 приведены названия элементов поверхностей вращения на примере цилиндра. Если точка лежит на поверхности, то она лежит на какой-нибудь линии этой поверхности. Точки на поверхностях вращения находят при помощи параллелей и меридианов (образующих и очерковых линий) (см. рис. 5.62 а, б). Очерковые линии очерчивают контур поверхности.
Рис. 5.61 Анимации\Рис. 5.61.exe
а в
Анимации\Рис. 5.62а.exe Анимации\Рис. 5.62б.exe
Рис. 5.62
5.6. Гранные поверхности
Гранные поверхности (призма, пирамида) задаются проекциями их элементов, точек и прямых. На рис. 5.63 приведены названия элементов гранной поверхности на примере пирамиды.
Рис. 5.63 Анимации\Рис.5.63.exe
Вопросы для самопроверки
1. Дать определение плоской и пространственной кривой линии.
2. Как образуется цилиндрическая винтовая линия?
3. Что такое поверхность?
4. Что такое образующая линия поверхности?
5. Что такое направляющая линия?
6. В чем различие между линейчатой и нелинейчатой поверхностями?
7. Какие поверхности относят к развертываемым?
8. Дать определение цилиндрической и конической поверхностей.
9. Какие поверхности называют поверхностями вращения?
10. Что называют параллелями и меридианами на поверхностях вращения, экватором, горлом, главным меридианом?
11. Какие поверхности называют циклическими?
12. В каком случае точка принадлежит поверхности?
6. Сечение поверхностей плоскостью. Построение разверток
При пересечении поверхности плоскостью образуется линия сечения. Линия сечения - это замкнутая плоская кривая или ломаная линия. Часть секущей плоскости, ограниченная линией сечения, называется фигурой сечения или просто сечением. Часть поверхности, заключенная между основанием и плоскостью сечения, называется усеченной.
Общий способ построения линии сечения заключается в построении точек пересечения отдельных линий заданной поверхности или отдельных граней поверхности с секущей плоскостью. Следовательно, построение линии сечения сводится к решению двух задач:
1) построение точки пересечения прямой с плоскостью;
2) построение линии пересечения двух плоскостей.
6.1. Сечение гранных поверхностей плоскостью
6.1.1. Сечение пирамиды плоскостью
Пример 15. Построить сечение пирамиды плоскостью (2) и полную развертку усеченной части.
Фигура сечения многогранника плоскостью представляет собой замкнутый плоский многоугольник. На рис. 6.64 прямая треугольная пирамида пересекается фронтально-проецирующей плоскостью (2). Отмечают точки пересечения ребер пирамиды с проецирующим следом плоскости 2 (12,22,32). Затем эти точки по линиям связи переносят на горизонтальную проекцию. Натуральная величина сечения определена способом плоскопараллельного перемещения. Полная развертка усеченной части пирамиды состоит из развертки боковой поверхности и пристроенных к ней натуральных величин основания и сечения. Для построения развертки боковой поверхности пирамиды определяют натуральную величину (НВ) всех элементов, входящих в развертку – боковых ребер, основания и сечения. НВ основания равна горизонтальной проекции А1В1С1, т.к. основание АВС является плоскостью уровня. Ребро SC является фронталью и проецируется в натуральную величину. Ребра SA и SB поворачивают вокруг проецирующей прямой (высоты призмы) до положения фронталей (S2A0, S2B0) и переносят на них точки сечения 10 и 20. Сначала строят полную развертку боковой поверхности, которая состоит из треугольников (рис. 6.64). В треугольнике SAB сторона АВ равна горизонтальной проекции основания пирамиды, а сторона SA=S2А0, SB=S2B0. В треугольнике SBC сторона ВС=В1С1 и т. д.
Рис. 6.64 Анимации\Рис. 6.64.exe
Рис. 6.65 Анимации\Рис. 6.65.exe
На ребрах пирамиды строят точки линии сечения 1,2,3, которые соответствуют точкам 10,20,32. К развертке боковой поверхности пристраивают натуральные величины сечения 123 и основания АВС.
