39. Структура и основные режимы работы канала последовательного ввода-вывода uart микроконтроллера mcs-51.
Режимы работы:
Р ежим 0 – синхронный последовательный ввод/вывод со скоростью . Передача идёт по 2 линиям: данные и синхронизация. RxD – прием и передача данных. TxD – передача синхронизирующих сигналов.Передача начинается после занесения данных в регистр SBUF. Прием выполняется в случае, если бит разрешения приема REN=1 и флаг RI=0. Когда получены все 8 бит, RI устанавливается в 1, генерируется запрос прерывания. Данные должны быть прочитаны до прихода следующих битов.
Режим 1 – асинхронный ввод/вывод с переменной частотой, определяемой работой таймера Т1 (передача 10 битв кадре (1 – старт, 2- стоп, 8 – данные). , X – коэффициент деления таймера T1.
Режим 2 – асинхронный ввод/вывод с фиксированной частотой или ( ) в 11-битовом формате (1 – старт, 1 – стоп, 8 – данные, 1 – четность/сетевые связи)
Режим 3 – асинхронный ввод/вывод с переменной частотой, определяемой работой таймера Т1 в 11-битовом формате.

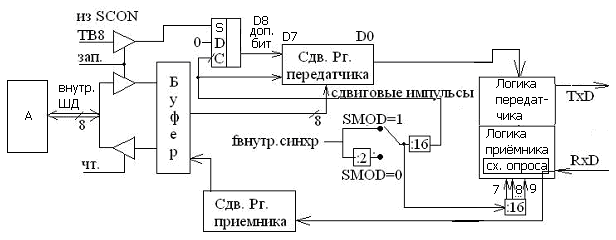

Структурная схема последовательного канала
A – аккумулятор
SBUF – последовательный буфер mov SBUF, A; загрузка передатчика
SMOD – управляющее слово: mov A,SBUF; чтение приемника
SM0 |
SM1 |
SM2 |
REN |
TB8 |
RB8 |
TI |
RI |
||||||
Биты задания реж. 00 – 0 режим 01 – 1 режим 10 – 2 режим 11 – 3 режим |
Запрещение приема данных с нулевым значением RB8 |
Разрешение приема |
Бит для 11битного формата |
Приёмный бит 9/11-тибитного формата |
Флаг преры-вания передат-чика |
Флаг преры-вания приём-ника |
40. Программирование приёма/передачи данных по каналу uart между двумя микроконтроллерами.

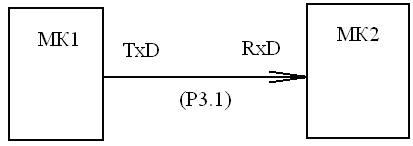

Пусть происходит передача сообщения с частотой ( из внешней памяти XSEG.
Программа для МК1 |
Программа для МК2 |
ORGorg 30h MOV DPTR, 1000h; адрес сообщения MOV PSW,#0; 0-й банк для служебных регистров MOV R0, #32; 32 символа CLR EA; запрет прерывания передатчика для последующего программного анализа ORL PCON, #80h; SMOD = 1 ORL P3, #02h; STOP сигнал MOV SCON,#01000010B; 1 режим, готовность передачи CLR TR1 MOV SCON, #010xxx1xB; 1 режим таймера (10 бит) и TI = 1 CLR TR1; выключение Т1 MOV TMOD, #00100000B MOV TH1, #0FDh SERB TR1; запуск таймера LOOP: MOVX A, @DPTR; символ для передачи JNB TI, $; ожидание готовности передатчика CLR TI MOV SBUF, A; вывод в передатчик INC DPTR DJNE R0, LOOP JNB TI, $; ожидание END |
ORG 30h MOV DPTR, 2000h MOV R0, 32h MOV PSW, #0 CLR EA ORL PCON, #80h ORL P3, #01h; младший бит для ввода через P3.1 MOV SCON,#0101xxxxB; 1 режим разрешение приема (50h) CLR TR1 MOV TMOD,20h; MOV TH1,0FDh; SETB TR1; LOOP: JNB RI,LOOP; ожидаем поступления символа CLR RI MOV A,SBUF; пересылка символа из приемника MOV @DPTR,A; сохранение в памяти INC DPTR DJNZ R0,LOOP END |
