25. Состав и назначение элементов процессора. Функции алу.
АЛУ- арифметически-логическое устройство, необходимо для выполнения арифметических и логических операций.
УУ- устройство управления.
ОЗУ- оперативное запоминающее устройство.
В составе процессора также присутствуют следующие функциональные модули:
1) регистры общего назначения, которые содержат пользовательскую информацию.
2) аккумулятор- наиболее приближенный к АЛУ регистр, который хранит в себе один из операндов.
3) счетчик команд- регистр, который хранит адрес следующей за исполняемой команды.
4) регистр команды- содержит код операции- число, определяющее существо исполняемой команды КОП.
5) регистр состояний хранит флаги, которые показывают результаты выполненных операций.
6) регистр адреса содержит адрес команды или операнда, располагаемого во внешнем ОЗУ.

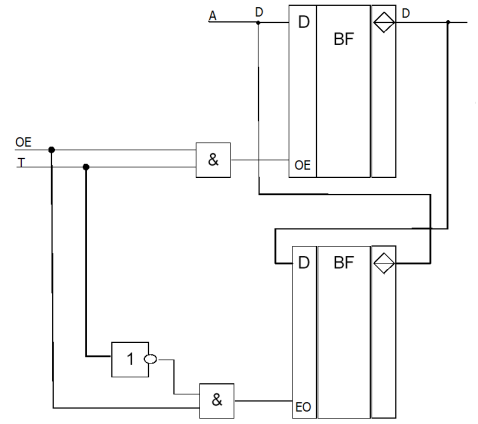

26. Способ построения двунаправленного буферного элемента.
Предназначен для организации шин, осуществляющих как чтение, так и запись, то есть таким образом могут подключаться как источники, так и приемники информации.
У приемопередатчика существуют следующие входы:
-двунаправленная линия данных
-вход разрешения работы приемопередатчика
-вход направление передачи
-выход- двунаправленная информационная линия

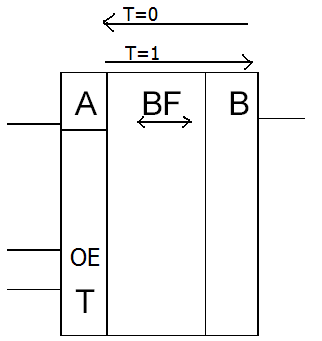

УГО
1) OE=0 (неактивно) Линии А и В находятся в 3 состоянии
2) OE=1 (активно), T=0 В- вход, А- выход; передача от В к А
3) OE=1, Т=1 направление от А к В
означает, что направление выхода может быть изменено
27. Способ построения трехстабильного буферного элемента.
28. Способы табличного и модульного умножения.
1) Табличный метод
Основан на записи в память специальной таблицы умножения.
+ высокая скорость
- применим только для чисел небольшой разрядности
2) Модульное умножение
Метод основан на использовании представления числа в виде степенного ряда.
A=
B=
A*B=
Операция суммирования и умножения по степени числа 2 осуществляется специальным параллельным сумматором, который также может быть реализован в виде комбинационной схемы.
+ высокая скорость
- существенная сложность
29. Способы умножения чисел.
Способы умножения.
Метод многократного сложения
M=A*B=
+ простота схемной реализации - медленная скорость
2) Табличный метод
Основан на записи в память специальной таблицы умножения.
+ высокая скорость - применим только для чисел небольшой разрядности
3) Метод сложения и сдвигов (умножение столбиком)
Широко используется в микропроцессорной технике. Обладает оптимальным соотношение скорости и аппаратных затрат.
4) Модульное умножение
Метод основан на использовании представления числа в виде степенного ряда.
A= B= A*B=
Операция суммирования и умножения по степени числа 2 осуществляется специальным параллельным сумматором, который также может быть реализован в виде комбинационной схемы.
+ высокая скорость - существенная сложность
