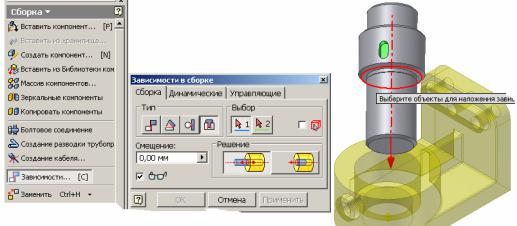

.pdfНа запрос: "Выберите объекты для наложения зависимости" кликните поочередно круговые ребра на стыкуемых торцах: Оси (ребро фаски рис. 4.15, а), оно подсветится синим цветом, и Кронштейна (любое из нижних ребер большого отверстия рис. 4.15, б).
Смещение между стыкуемыми элементами оставьте равным нулю и нажмите Применить. Результат показан на рис. 4.15, в.
а)
б)
в)
Рис. 4.15
119

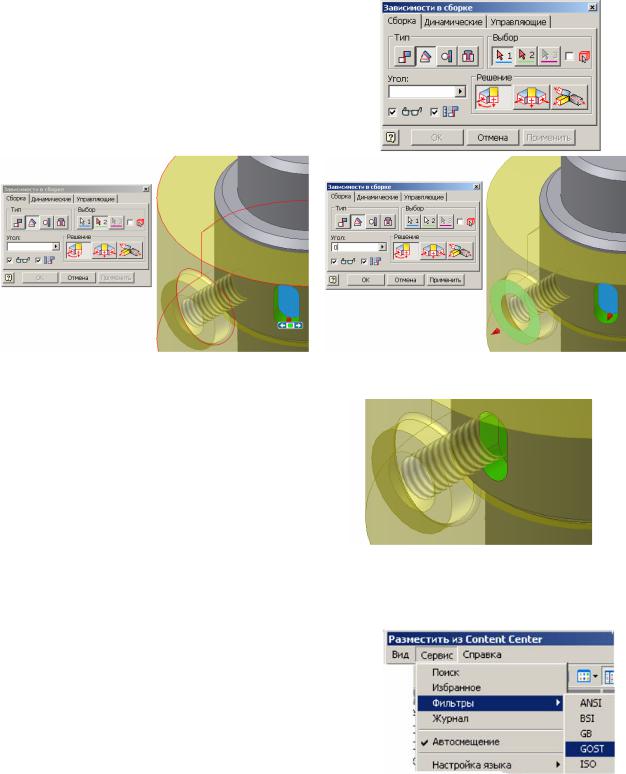

2) Для наложения зависимости между днищем паза под установочный винт на Оси и торцом бобышки в Кронштейне назначьте тип зависимости Угол. В разделе Решение оставьте установленный по умолчанию Направленный угол (рис. 4.16, а).
Для удобства можно увеличить соответствующий фрагмент. Поочередно выберите днище
паза на Оси (рис. 4.16, б) – после |
|
щелчка ЛКМ оно подсветится синим |
|
цветом, и торец бобышки в Крон- |
|
штейне – после щелчка он выделится |
|
зеленымцветом(рис. 4.16, в). |
а) |
|
б) |
в) |
|
Рис. 4.16 |
В поле Угол |
введите |
0 (ноль), т.к. эти грани должны быть параллельны. Нажмите ОК.
Результат – на рис. 4.17.
Сохраните файл.
Рис. 4.17
4. Вставка установочного винта Вызовите команду Вставить из Библиотеки компонентов….
Раскройте меню Сервис, выберите раздел Фильтры и установите GOST (рис. 4.18). Или воспользуйтесь кнопкой Фильтры
.

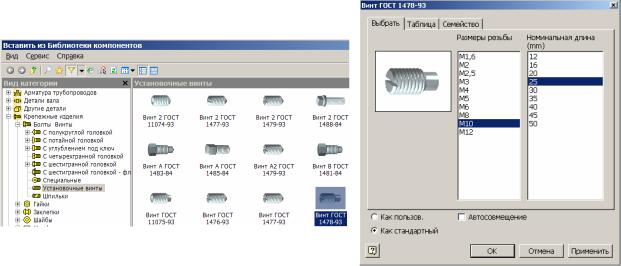

Раскройте раздел Крепежные из- |
|
делия, выберите Установочные винты |
Рис. 4.18 |
и выделите ГОСТ 1478-93 (рис. 4.19, а). |
120
В появившейся таблице параметров установите значения М10, длину 25 мм (при параметре Ш = 80 мм) (рис. 4.19, б) и нажмите ОК.
а) |
б) |
Рис. 4.19
В графическом окне щелчком разместите винт и нажмите ESC или Завершить в контекстном меню (рис. 4.20, а).
Вызовите команду Повернуть компонент и установите его удобным образом (рис. 4.20, б). (Это действие не обязательное).
Установите зависимость Вставка, вариант Выровненный. Поочередно выделите круговые ребравинтаикронштейна(в).
Установите прозрачность Оси, выбрав для нее цвет, например, зеленый (прозрачный). Установочному винту для увеличения контрастности присвойте временно темный цвет, например, черный.
Установите направление взгляда – вид спереди. Увеличив изображение, убедитесь в правильности установки винта (г).
Вы можете смоделировать движение Оси.
Раскройте компонент Ось в браузере, вызовите контекстное меню зависимостиВставкаивыберитеВариациязависимости(рис. 4.21).
В появившемся диалоговом окне сделайте следующие установки: Начало – 0,00 мм; Окончание – 5,00 мм; Задержка – 1,00 с. Щелкните по стрелке Вперед (рис. 4.22), после окончания движения
– по стрелке Назад.
121
а) |
б) |
в) |
г) |
|
|
|
Рис. 4.20 |
Рис. 4.21
122
Рис. 4.22
Включите видимость всех компонентов и вернитесь к исходному виду. Можете присвоить каждому компоненту свой цвет в ка-
честве материала (необязательное действие). |
|
|
Обратите внимание, что все зави- |
|
|
симости по мере их назначения отра- |
|
|
жались в браузере. |
|
|
Подведя указатель мыши к значку |
|
|
зависимости, можно увидеть информа- |
|
|
цию об этой зависимости (рис. 4.23). |
|
|
Чтобы |
отобразить зависимость в |
Рис. 4.23 |
графическом |
окне, достаточно щелк- |
|
нуть по ней в браузере. В возникающем окошке под браузером можно вносить новые значения. Отредактировать зависимость можно также при помощи контекстного меню, выбрав в нем раздел Правка.
Результат сборки представлен на рис. 4.24.
Рис. 4.24
Для автоматического заполнения основной надписи в чертеже и спецификации сборочного чертежа внесите предварительно все необходимые сведения в Свойства Inventor.
Сохраните файл.
123
