3. Конструктивные системы зданий: бескаркасная, каркасная, с неполным каркасом. Конструктивные схемы зданий.
Совокупность таких элементов как фундаменты, стены отдельные опоры перекрытия носит название несущего остова здания. В зависимости от вида несущего остова различают основные конструктивные схемы зданий:
Здания с несущими стенами (бескаркасные);
Здания с неполным каркасом;
Каркасные здания.
В зданиях с несущими стенами нагрузку от перекрытий, крыши и др. воспринимают стены: продольные, поперечные или одновременно и продольные и поперечные.
В каркасных зданиях вся нагрузка передается на каркас, то есть систему связанных между собой вертикальных элементов (колонн) и горизонтальных (прогонов и ригелей).
Конструктивные схемы бескаркасных зданий
А) несущие продольные стены (см. рис.4);
Б) поперечные несущие стены В) со стенами несущими в обоих направлениях
Конструктивные схемы со смешанным каркасом
А) продольное расположение ригелей (см. рис. 5);
Б) поперечное расположение ригелей
Конструктивные схемы каркасных зданий
А) с продольным расположением ригелей (см. рис.6);
Б) с поперечным расположением ригелей
В) с перекрестным расположением ригелей
Г) безригельное решение
ЗДАНИЯ С НЕСУЩИМИ СТЕНАМИ
ПРОДОЛЬНЫМИ ПОПЕРЕЧНЫМИ
Рис. 4.
ЗДАНИЯ С НЕПОЛНЫМ КАРКАСОМ
ПРОДОЛЬНОЕ РАСПОЛОЖЕНИЕ ПОПЕРЕЧНОЕ РАСПОЛОЖЕНИЕ
РИГЕЛЕЙ РИГЕЛЕЙ
Рис. 5.
КАРКАСНЫЕ ЗДАНИЯ
С ПРОДОЛЬНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ
|
С ПОПЕРЕЧНЫМ РАСПОЛОЖЕНИЕМ РИГЕЛЕЙ
|

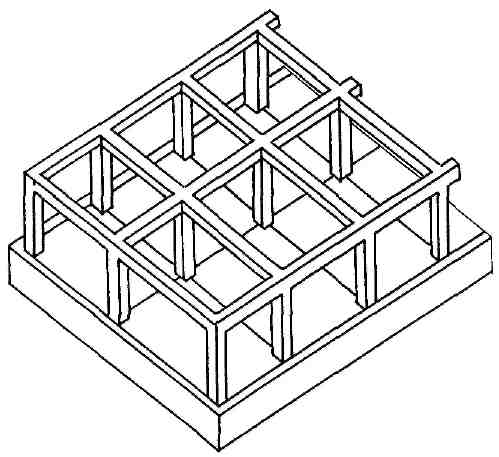

ПЕРЕКРЕСТНОЕ РАСПОЛОЖЕНИЕ РИГЕЛЕЙ
|

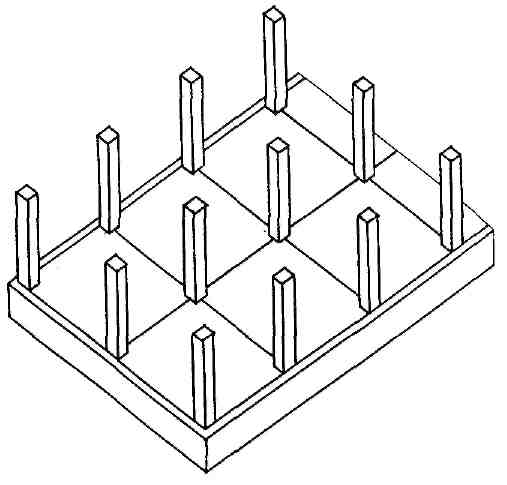

БЕЗРИГЕЛЬНАЯ СИСТЕМА
|
Рис. 6.
4. Функциональные основы проектирования жилища. Взаимосвязь помещений, виды функционального зонирования.
Действующий СНиП 31-02-2001 «Дома жилые одноквартирные» регламентирует минимальный состав помещений односемейных домов. Согласно этому нормативному документу в домах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю, ванную или душевую, уборную, кладовую (или встроенные шкафы), при автономном теплоснабжении — помещение для теплового агрегата. Так что состав помещений дома, их размеры и функциональная взаимосвязь, а также состав инженерного оборудования определяются застройщиком.
Жилые комнаты — помещения с естественным освещением, предназначенные для проживания, основная часть дома. Выделяют жилые комнаты общесемейного назначения (например, общая комната, гостиная) и личные (персональные) жилые комнаты для 1-2 человек (спальни). В односемейных жилых домах при высокой норме жилищной обеспеченности могут быть предусмотрены столовая, гостиная, кабинет для работы и занятий, рабочая комната, игровая, комнаты для отдыха и др.
Подсобные помещения: кухня, передняя, ванная, уборная, коридор, кладовая, хозяйственно-рабочие помещения, встроенные шкафы, тамбур.
Жилой дом должен удовлетворять потребностям семьи в целом и каждого человека, он служит местом самореализации личности и одновременно является местом гармоничного развития семейных контактов. Отсюда двойственность требований при проектировании любого дома: необходимость обеспечить изоляцию и объединение.
Возможность беспрепятственного осуществления каждого вида жизнедеятельности в своем жилище — основное условие его комфортабельности. Проект должен обеспечивать определенную свободу выбора для размещения человека, мебели и различных предметов в помещениях, предназначенных Для выполнения того или иного бытового процесса.
Основой построения любого помещения квартиры служит функциональная зона бытового процесса. Функциональная зона бытового процесса — это место с условными границами, в котором осуществляется процесс жизнедеятельности (или группа родственных процессов). Размеры функциональной зоны устанавливают исходя из антропометрических и эргономических требований. Функциональная зона бытового процесса состоит из трех частей: постановочной площади, где размещают оборудование (мебель) процесса, рабочей Площади, предназначенной для использования человеком необходимого оборудования, и резервной площади, которая служит для перемещения человека при выполнении бытового процесса. Расчетный состав функциональной зоны квартиры устанавливают в соответствии с численностью семьи и уровнем жилищной обеспеченности.
Задачи проектирования помещений касаются обеспечения вариантного размещения функциональных зон и создания свободного пространства. Планировочные параметры каждого помещения (площадь, пропорции, конфигурация, габариты) устанавливают в зависимости от числа функциональных зон. Число помещений в квартире зависит от уровня жилищной обеспеченности и степени дифференциации зон.
