11. Классификация фундаментов и требования, предъявляемые к ним.

По конструктивному решению: - ленточные -столбчатые -сваевые - сплошные

По способу возведения: - сборные -монолитные

По материалам: -жлезобетонные -бетонные -бутобетонные -бутовые

Металлические -комбинированные

По статической работе: -жесткие -гибкте

По способу заложения в грунт: -забивные -заливные -набивные

Требования. 1.прочность (достигается правильным выбором конструктивных и материальных фундаментов) 2. Устойчивость(на опрокидывание и скольжение прочности подошвы) 3. Долговечность 4. Идустриальности и экономичности

12. Конструктивные решения ленточных монолитных и сборных фундаментов. Типы фундаментных блоков.

Ленточный фундамент – вид плитного фундамента мелкого заложения, конструкция которого представляет собой полосу (в т. ч. прерывистую) или перекрестную ленту. Ленточные фундаменты могут выполняться из сборного и монолитного железобетона, бутового камня, бутобетона и других материалов и могут выполнять не только несущую но и ограждающую функцию (стены подвала и техподполья). Сборные железобетонные фундаменты выполняются из фундаментных блоков стен и фундаментных плит. Ленточный фундамент без подушек устраивается только под малонагруженными стенами. Ленточные фундаменты проектируют монолитными или сборными.

При необходимости увеличить площадь основания фундамента используют фундаментные плиты.

При расположении на местности с уклоном фундаменты выполняются с уступами (рис.19). Высота уступов (h) должна быть не более 500мм, а длина (L) не менее 100мм. Отношение высоты уступа к его длине должно быть не более 1/3 для песчаных грунтов и не более 1/2 для связевых.

При устройстве фундаментов смежных стен на разной глубине фундамент меньшего заложения следует дополнительно заглублять до угла наклона 40° от ребра фундамента большого заложения до ребра фундамента меньшего заложения.

13. Конструкции столбчатых фундаментов.

Фундаменты столбчатые - вид плитных фундаментов мелкого заложения; конструкция круглой или прямоугольной формы с одним или несколькими уступами по высоте при ширине или диаметре фундамента не более 10 м .

Столбчатые фундаменты устраиваются обычно под колонны или отдельные опоры здания. Однако при небольших нагрузках, когда давление на основание значительно меньше нормативного, такой вид целесообразно применять и под стены. Расстояние между осями столбов в этом случае должно быть 2-3м. Обязательно необходимо располагать столбы под углами здания в местах пересечения и примыкания стен, под простенками. Для предохранения фундаментов от неравномерной осадки под ними рекомендуется выполнять подсыпку из крупнозернистого песка толщиной 100-150мм. По верху столбчатые фундаменты объединяются фундаментными балками. Высота фундаментной балки зависит от шага столбов и вида строительного материала.

14. Грунтовые воды. Устройство гидроизоляции фундаментов и стен подвалов при разном уровне стояния грунтовых вод.

Фундаменты подвергаются увлажнению грунтовой влагой и просачивающейся в грунт атмосферной влагой. Увлажнение фундаментов может снизить их долговечность, вызвать отсыревание стен подвала и повысить влажность стен наземной части здания вследствие капиллярного подсоса влаги. Для исключения капиллярного подсоса наземную часть стен (наружных и внутренних) изолируют от фундаментов горизонтальной гидроизоляцией в уровне низа цокольного перекрытия. В зданиях с подвалами предусматривается еще один ряд горизонтальной гидроизоляции в уровне пола подвала Горизонтальная гидроизоляция устраивается обычно из двух слоев рубероида на битумной мастике. По всей внешней поверхности фундаментов устраивается вертикальная обмазочная гидроизоляция горячим битумом за два раза. Возможность увлажнения фундамента дождевыми и талыми водами должна исключаться планировкой территории застройки и устраиваемой но внешнему периметру здания отместкой из плотных водонепроницаемых материалов — асфальта, асфальтобетона.

По конструктивному решению гидроизоляция бывает: горизонтальная и вертикальная. По методу устройства различают окрасочную, штукатурную, литую асфальтную, оклеечную из рулонных материалов, оболочковую из глины.

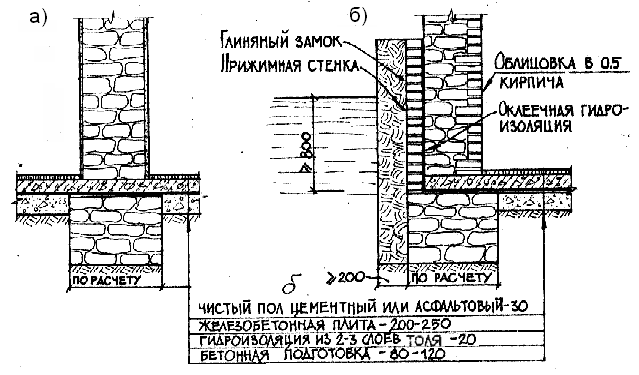

а) здание без подвала б) здание с подвалом.
