Исследование неразветвленной электрической цепи синусоидального тока с различными видами нагрузки.
Цель работы
Исследовать цепь переменного тока при последовательном соединении приемников с различными видами нагрузок (R, L, C).
Исследовать явление резонанса напряжений.
Краткая теория

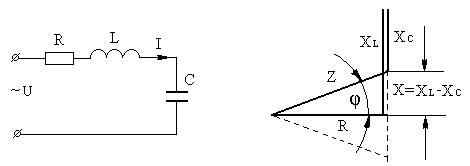

Если к цепи, состоящей из последовательно соединённых активного сопротивления R, катушки индуктивности L и ёмкости С, присоединить синусоидальное напряжение, то в цепи установится синусоидальный ток I (схема представлена на рис. 3.1). Общее напряжение на зажимах цепи можно рассматривать состоящим из суммы трёх слагаемых (на основании второго закона Кирхгофа):
Рис. 3.1
падения напряжения на активном сопротивлении uR=i(R+RK);
где RK – активное сопротивление катушки индуктивности,
напряжения, уравновешивающего э.д.с. самоиндукции uL= εL;
напряжения, приложенного к зажимам конденсатора uC.
Тогда общее напряжение для цепи записывается:
для мгновенных значений напряжений u=uR+uL+uC;
для комплексных значений напряжений = + + . (3.1)
В цепи последовательного соединения активного, индуктивного и ёмкостного сопротивлений вектор напряжения опережает вектор тока или отстаёт от него на угол сдвига фаз φ в зависимости от того, какой характер носит схема (ёмкостный или индуктивный).
Векторная диаграмма цепи (с учётом преобладающего влияния индуктивного сопротивления) имеет вид (рис. 3.2).
Вектор активного напряжения = совпадает по фазе с вектором . Вектор активного напряжения на катушке индуктивности также совпадает по фазе с вектором тока .
Рис. 3.2 Вектор индуктивного напряжения = XL опережает по фазе вектор тока на четверть периода (или на угол +900), а вектор ёмкостного напряжения = (- XC) отстаёт от него по фазе на четверть периода (или на угол -900). Векторы двух реактивных напряжений и в любой момент времени направлены встречно друг другу. Величина общего напряжения U определяется из векторной диаграммы рис. 3.2.
U = = I ,
отсюда I = = . (3.2)
Полное сопротивление цепи
Z = . (3.3)
Угол сдвига фаз между вектором тока и вектором общего напряжения
cos φ = = . (3.4)
Рассмотрим некоторые частные случаи цепи последовательного соединения различных видов нагрузок.
1. Последовательное соединение активного сопротивления и катушки с сопротивлением ZK = . (В схеме рис. 3.1 предполагают, что ХС=0). Применяя второй закон Кирхгофа для данной цепи, получим
= . (3.5)
Напряжение на зажимах катушки состоит из активной составляющей и индуктивной составляющей , = + . (3.6)
С учётом уравнений (3.5) и (3.6) напряжение, приложенное к рассматриваемой цепи определяется = (R+RK)+ XL= + .
Абсолютное значение приложенного напряжения составит U= =
и величина тока I= = , (3.7)
где Z- полное сопротивление всей цепи.

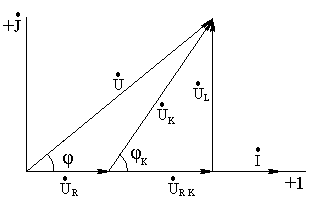

В соответствии с уравнениями (3.5) и (3.6) векторная диаграмма будет иметь вид (рис. 3.3). Углы сдвига фаз определяются из приведённых соотношений:
cosφ = = ;
sinφ= = ; cosφK= = ;
sinφK= . (3.8)
Рис. 3.3 Полученные соотношения могут быть использованы для вычислений активных и реактивных составляющих напряжения и сопротивлений по известным величинам тока, напряжения и мощности.
2. Последовательное соединение активного сопротивления R и конденсатора с сопротивлением XC. (В схеме рис. 3.1 предполагают , что ZK=0). Напряжение на зажимах данной цепи = . (3.9)
Величина приложенного напряжения U = = I .
Ток в цепи I = = .
Векторная диаграмма рассматриваемой цепи имеет вид (рис. 3.4).
Из диаграммы видно, что вектор напряжения отстаёт по фазе от вектора тока на угол φ, который определяется из соотношений:
cos φ = = ;
sin φ = = . (3.10)
Рис. 3.4
3. Последовательное соединение катушки и конденсатора (в схеме рис. 3.1 предполагают, что R=0). В случае равенства индуктивного и ёмкостного сопротивлений ХL=XC в схеме возникает режим резонанса напряжений. В этом случае реактивное сопротивление равно нулю (Х=ХL-XC=0), полное сопротивление цепи оказывается минимальным, равным активному сопротивлению катушки Z = =RK.
Ток в цепи будет иметь максимальное значение I = .
Приложенное напряжение уравновешивается лишь падением напряжения на активном сопротивлении RK , а угол сдвига фаз между током и напряжением равен нулю (φ=0). cos φ = =1.
В режиме резонанса напряжения на катушке и конденсаторе могут значительно превосходить приложенное напряжение, что опасно для обслуживающего персонала и может привести к повреждению изоляции электротехнической установки. Однако, явление резонанса получило широкое применение в радиотехнике, проводной связи и других областях техники, где применяются электрические фильтры.
Исходя из условий резонанса напряжений ХL=XC, т. е. L= , получаем f = . (3.11)
Из этого уравнения следует, что резонанса напряжений можно достичь, изменяя частоту f приложенного напряжения или регулируя индуктивность L или ёмкость С.
Применяя второй закон Кирхгофа для данной цепи, получим
= = .

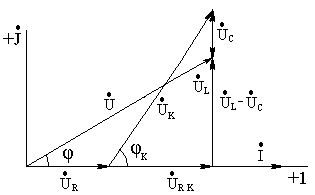

Векторная диаграмма будет иметь вид (рис. 3.5).
Из диаграммы видно, что при резонансе напряжения на катушке и конденсаторе могут быть равны только в случае идеальной катушки (RK=0).
Рис. 3.5
Частотные характеристики последовательного колебательного контура
Частотными характеристиками обычно называют зависимости сопротивлений и проводимостей цепи от частоты синусоидального приложенного напряжения. Иногда к ним относят также зависимости от частоты токов, напряжений, фазовых сдвигов и мощностей.
В последовательном резонансном контуре на рис. 3.6 активное сопротивление не зависит от частоты, а индуктивное, ёмкостное Рис. 3.6 Рис. 3.7 и реактивное сопротивления изменяются в соответствии со следующими выражениями:
XL()=L; XC()= ; X()=XL()XC().
Полное сопротивление, как следует из треугольника сопротивлений (рис. 3.7), определяется Z()= .

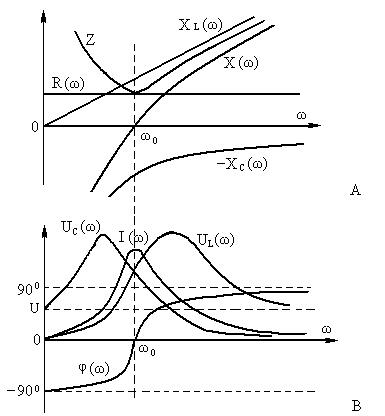

Вид этих зависимостей от частоты представлен на рис. 3.8 А при резонансной частоте 0 = ; XL(0)=XC(0)= = . Это сопротивление называется характеристическим сопротивлением резонансного контура, а отношение /R=Q добротностью резонансного контура.
На рис.3.8В показаны графики изменения тока, напряжений на участках цепи и фазового сдвига при изменении частоты и неизменном приложенном напряжении в соответствии со следующими формулами:
I()= ; UL()=LI(); UC = ; φ = arc tg . Если Q > 1,то при резонансе напряжения UL(0) и UC(0) превышают приложенное напряжение в Q раз.
При < 0 цепь носит ёмкостный характер и ток опережает напряжение на угол φ.
Рис. 3.8
При = 0 цепь носит активный характер.
При > 0 цепь носит индуктивный характер и ток отстаёт от напряжения на угол φ.
Приборы и лабораторное оборудование
Амперметры, вольтметры, ваттметры.
Лабораторный автотрансформатор.
Фазометр однофазный.
Нагрузка по 7 ламп в R1 и в R2.
Источник питания ~127В.
Дроссель L.
Конденсатор переменной ёмкости С.
Порядок выполнения работы
Собрать электрическую схему последовательного соединения

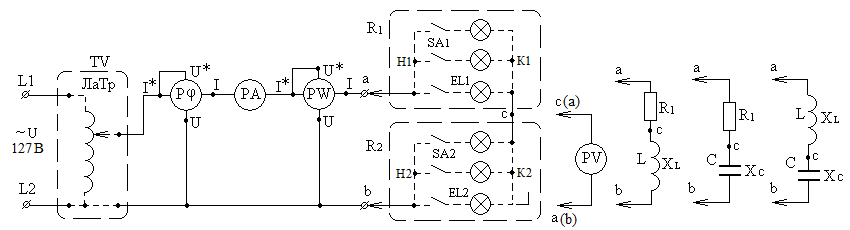

активных нагрузок R1 и R2 (рис. 3.9) и подготовить таблицу 3.1
Рис. 3.9 А В С
Таблица 3.1
Измерено |
Вычислено |
||||||||||
сos φ
|
I А |
P Вт |
U В |
U1 В |
U2 В |
P Вт |
P1 Вт |
P2 Вт |
R1 Ом |
R2 Ом |
|
Цена д. |
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Произвести измерения тока, напряжений и мощности в соответствии с
таблицей 3.1 на отдельных участках цепи.
Для цепи с последовательно соединенными активными нагрузками R1 и R2 установить с помощью тумблеров SA1 и SA2 такую величину тока в цепи, при которой амперметр и ваттметр должны давать достаточные показания.
Напряжения U1 и U2 замерить между узлами a, c и c, b соответственно, результаты измерений занести в таблицу 3.1.
Построить в соответствии с рис. 3.9 векторную диаграмму токов и
напряжений в выбранном масштабе.
Произвести вычисления, имея в виду, что Р=P1+Р2 - общая мощность.
Изменить нагрузку (рис. 3.9А) на последовательное включение активной нагрузки и катушки индуктивности, заменив R2 на XL.
Аналогично произвести измерения и результаты занести в таблицу 3.2
Таблица 3.2
Измерено |
Вычислено |
||||||||||||||||||
Параметры катушки |
Параметры цепи |
||||||||||||||||||
сos φ |
I А |
P Вт |
U В |
U1 В |
U2 В |
ZK Ом |
RK Ом |
XL Ом |
L Гн |
P1 Вт |
P2 Вт |
R Ом |
X Ом |
Z Ом |
UR В |
UL В |
сos φ |
||
Цена |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Построить в соответствии с рис. 3.9А векторную диаграмму токов и напряжений в выбранном масштабе.
Произвести вычисления и заполнить таблицу 3.2.
Изменить нагрузку (рис. 3.9В) для цепи с последовательно включенной
активной нагрузкой и емкостью, заменив XL на XС, величина которой должна подбираться переключателем ёмкостей на стенде так, чтобы показания амперметра были в пределах 30-100% шкалы.
Методика измерений аналогична пункту 2, измеряемые величины
занести в таблицу 3.3.
Таблица 3.3
Измерено |
Вычислено |
||||||||||||||||
Параметры С |
Параметры цепи |
||||||||||||||||
сos φ |
I А |
P Вт |
U В |
U1 В |
U2 В |
ZС Ом |
XС Ом |
C Ф |
P1 Вт |
P2 Вт |
R Ом |
X Ом |
Z Ом |
UR В |
UC В |
сos φ |
|
Цена д |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Построить в соответствии с рис. 3.9В векторную диаграмму токов и напряжений в выбранном масштабе.
Произвести вычисления и заполнить таблицу 3.3.
Исследовать явление резонанса напряжений.
Для этого изменить схему (рис.3.9С) для цепи с последовательно включённой катушкой индуктивности и ёмкости.
Методика измерений:
Изменением величины ёмкости устанавливается режим резонанса напряжений, о чём свидетельствует максимальная величина тока в цепи.
Ёмкость, соответствующая резонансу, называется резонансной и обозначается Со. Изменяя величину С, произвести измерения при трёх значениях ёмкости конденсаторной батареи до и после резонанса при:
ХC > XL - до резонанса;
ХC = XL - при резонансе;
ХC < XL - после резонанса.
Примечание:
Измерения производить при пониженном подводимом напряжении такой величины, чтобы напряжение на катушке при резонансе напряжений не превышало 220В.
По результатам измерений заполнить таблицу 3.4 и произвести вычисления.
Таблица 3.4
Измерено |
Вычислено |
||||||
сos φ |
I А |
P Вт |
U В |
UКАТ В |
UС В |
сos φ= |
C Ф |
Цена д |
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Построить графики зависимости ; cos φ (c).
Построить векторные диаграммы токов и напряжений при различных режимах работы (рис.3.9С).
Построить временные диаграммы токов и напряжений при различных режимах работы с учётом углов сдвига фаз.
Контрольные вопросы
Каковы условия возникновения резонанса напряжений?
Дайте объяснение по анализу построения векторных диаграмм до и после резонанса.
К чему приводит изменение активного сопротивления электрической цепи при резонансе напряжений?
Постройте треугольники сопротивлений и мощностей.
Лабораторная работа № 4
