Испытание асинхронных двигателей в трёхфазном и однофазном режимах
Цель работы
Изучить устройство асинхронного трёхфазного двигателя.
Провести испытания асинхронного двигателя с короткозамкнутым ротором на холостом ходу и под нагрузкой.
Научиться включать трёхфазный двигатель в однофазную сеть.
Провести реверс двигателя в трёхфазном и однофазном режиме.
Краткая теория
Асинхронный двигатель состоит из двух основных частей:
Неподвижной части статора и вращающейся части ротора. Сердечники собираются из листов электротехнической стали для уменьшения вихревых токов в стали сердечника. Скорость вращения магнитного поля в обмотке статора n0 или ω0 определяется частотой переменного тока f и числом пар полюсов двигателя, n0 = [об/мин] или ωо = [рад/сек] (9.1)
Вращающееся магнитное поле статора пересекает витки замкнутой обмотки ротора, индуктируя в них э.д.с., что вызывает возникновение тока и магнитного поля ротора. Взаимодействие поля статора и тока ротора приводит к появлению вращающего момента и раскручиванию ротора до скорости, величина которой всегда меньше n0 (или ω0) и зависит от нагрузки на валу.
Величина S = или S = , (9.2)
называется скольжением, при нормальной работе двигателя не превышает 1-8%. Пусковой ток короткозамкнутого двигателя превышает номинальный ток, указанный на щитке, в 3-8 раз. Это обстоятельство вредно отражается на работе всех элементов сети.
Начала и концы фаз статорной обмотки двигателя монтируются на заводе. В некоторых случаях, например, после ремонта, возникает необходимость вновь произвести маркировку. Если при этом перепутать начало и конец фазных обмоток, двигатель работать не будет, т.к. в статоре не возникает вращающееся магнитное поле.
Начало первой, второй и третьей фаз статорной обмотки можно обозначить буквами С1, С2, С3, а концы соответственно С4, С5, С6.
Используя источник напряжения и вольтметр или лампу, можно определить выводы, принадлежащие одной и той же фазе. Нумерацию при этом производят произвольно. Для отыскания начал и концов обмоток один из выводов фазы, принятой за первую, можно принять за начало обмотки и обозначить С1, то другой за конец обмотки и обозначить С4. После этого первую фазную обмотку следует соединить последовательно со второй фазной обмоткой и включить в сеть переменного тока. В такой схеме две последовательно соединённые фазные обмотки статора будут являться первичной, а третья вторичной обмоткой, как в трансформаторе. Если в последовательной цепи конец одной фазной обмотки будет соединён с началом другой, то магнитные потоки этих фазных обмоток направлены в одну сторону и в сумме образуют результирующий поток. Этот поток, пересекая витки третьей фазной обмотки, будет индуцировать в ней переменную э.д.с., которую можно измерить вольтметром, соединённым с выводами третьей фазной обмотки, как это показано на рис. 9.1. Если э.д.с. в третьей фазной обмотке не обнаружена, то это означает, что магнитные потоки первой и второй фаз в двигателе направлены встречно и взаимно уравновешиваются.
Рис. 9.1
Таким же образом следует отыскать начало и конец третьей фазной обмотки двигателя. Фазные обмотки двигателя соединяют в «звезду» или в «треугольник» в зависимости от напряжения сети. Если линейное напряжение сети равно номинальному фазному напряжению двигателя, то фазные обмотки соединяются «треугольником». Если же линейное напряжение сети в раз больше номинального фазного напряжения двигателя, то применяют соединение «звездой».
На щитке двигателя обычно указывается два значения напряжения, например 220/380В или Δ/Y (или 127/220В). Меньшее из них значение является номинальным фазным напряжением двигателя. Буквенная маркировка обмоток обозначается на выводах в коробке двигателя для подсоединений проводников, и в большинстве случаев обмотки уже соединены либо в «звезду», либо в «треугольник» (рис. 9.3А, или 9.3В, см. порядок выполнения работы).
Приборы и лабораторное оборудование
Амперметры, вольтметры, трёхфазные ваттметр и фазометр.
Станция пуск/останов SB1 SB2.
Электромагнитный пускатель КМ.
Двигатель асинхронный трёхфазный.
Источник питания 220В; 380В.
Механический тормоз.
Порядок выполнения работы
Ознакомиться с устройством асинхронного двигателя и его составными частями. Записать паспортные данные исследуемого двигателя, определить число пар полюсов и скольжение двигателя по формуле 9.2 (см. краткая теория).
Определить начало и конец фаз обмотки статора. Изобразить эскиз щитка с обозначением всех клемм (см. краткая теория).
Соединить фазы статорной обмотки звездой или треугольником (с учётом паспортных данных двигателя).

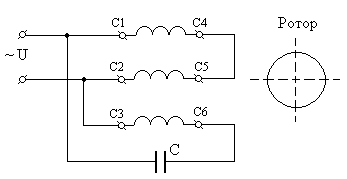

Собрать схему подключения двигателя в однофазную сеть, рис. 9.2.
Убедиться, что ротор двигателя вращается, т.е. трёхфазный двигатель работает в однофазном режиме. По указанию преподавателя произвести реверсирование двигателя.
Рис. 9.2
Собрать электрическую схему подключения двигателя к трёхфазной сети по схеме «звезда» или «треугольник» (схемы рис. 9.3А или 9.3В), в зависимости от его типа.
Рис. 9.3
Подготовить таблицу измерений 9.1.
Таблица 9.1
Схема включения |
Режим работы |
UL12 B |
UL23 B |
IL1 A |
IL2 A |
IL3 A |
Р Вт |
сos φ |
Цена д |
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Без компенсации |
Холостой ход |
|
|
|
|
|
|
|
Р=0.5 РНОМ |
|
|
|
|
|
|
|
|
Р=РНОМ |
|
|
|
|
|
|
|
|
С компенсацией |
Холостой ход |
|
|
|
|
|
|
|
Р=0.5 РНОМ |
|
|
|
|
|
|
|
|
Р=РНОМ |
|
|
|
|
|
|
|
Определить зависимость cos φ от величины нагрузки на валу двигателя. Для этого при выключенной ёмкости (С=0) определить cos φ двигателя для следующих режимов работы:
холостой ход Р =0.5 Р, Р =РНОМ., где
РНОМ номинальная мощность двигателя;
нагрузочный режим - производить механическим тормозом.
Результаты измерений занести в таблицу 9.1.
Искусственно повысить cos φ включением конденсаторов параллельно обмотке статора. Вычислить ёмкость конденсаторов, необходимую для полной компенсации угла сдвига фаз (cos φ=1) при номинальной нагрузке двигателя Р =Рном по формуле: С = 106 (мкФ); где
С ёмкость фазы конденсаторной батареи,
UL линейное напряжение,
Iном номинальный ток фазы статора,
f частота сети,
φ угол сдвига фаз в режиме Р =Рном до компенсации.
Набрав необходимую ёмкость С в каждой фазе батареи конденсаторов, произвести измерения тех же режимов.
Результаты измерений занести в таблицу 9.1.
Сравнить токи статора до и после компенсации.
Построить в одной системе координат и проанализировать кривые
cos φ=f(P) при работе двигателя без компенсации и в режиме компенсации.
Контрольные вопросы
Объясните принцип действия и устройство асинхронного двигателя?
Как включить трёхфазный двигатель в однофазную сеть?
Как повысить коэффициент мощности сети, к которой подключён
трёхфазный асинхронный двигатель?
Почему двигатели называются асинхронными?
Что такое реверс асинхронных двигателей?
Какие способы пуска асинхронных двигателей?
Какие способы регулирования частоты вращения асинхронных двигателей?
