Системи автоматичного регулювання частоти й потужності
Призначення й функції САРПЧ
Структурна схема САРПЧ
Головним завданням САРПЧ є автоматичне забезпечення запланованого сальдо обміну потужності й частоти системи, а також дати можливість диспетчерові виконувати диспетчеризацію й економічне регулювання генерації, беручи до уваги вимоги до резервів, як у нормальних, так і в аварійних умовах.
Повинні бути забезпечені основні можливості, які є важливими для контролю, диспетчеризації й керування генерацією, включаючи: операторський інтерфейс із можливостями контролю, аварійної сигналізації/реєстрації аварійних повідомлень.
Основні вимоги до функцій САРПЧ:
інформацію про виміри перетоків потужності в граничних пунктах і стан комутуючих пристроїв брати з бази даних реального часу оперативно-інформаційного комплексу (ОІК);
циклічність передачі даних 1 сек.;
перевірка й достоверізація (вибір достовірного значення параметру з найвищим пріоритетом при надходженні інформації з декількох вимірювальних пунктів) вимірювальних даних;
пропорційно - інтегральний закон регулювання;
регулювання або частоти, або сальдо перетіканнь, або комбінація цих двох змінних;
інтегрування в часі відхилень між дійсним і плановим обміном потужності;
створення бази даних процесу регулювання;
ведення архіву бази даних;
розрахунок помилки регулювання (АСІ) відповідності до рівняння:
АСІ = ∆Р ± К*∆f,
де: ∆Р - відхилення фактичного сальдо обміну потужності від запланованого, К - коефіцієнт потужності й частоти, ∆f - відхилення фактичної частоти від базової;
генерація керуючого сигналу;
посилка на об'єкт заданої базової частоти й керуючого сигналу, на вибір користувача, з інтервалом від 2 до 30 секунд;
блокування посилки керуючого сигналу при виявленні неправильної роботи системи;
візуалізація регулювального процесу на терміналі;
самоконтроль правильності роботи системи в цілому;
обмін інформацією з ЕАСС у Варшаві;
можливість ручного введення:
заданої потужності обміну,
базової частоти,
статичних і динамічних параметрів регулятора;
можливість інтервенційної зміни керуючого сигналу незалежно від зміни, розрахованої алгоритмом регулятора;
протокол передачі даних ІЕ 870-5-101;
виміри частоти системи з точністю 1 мГц;
точність вимірів активної потужності - 0,5%.

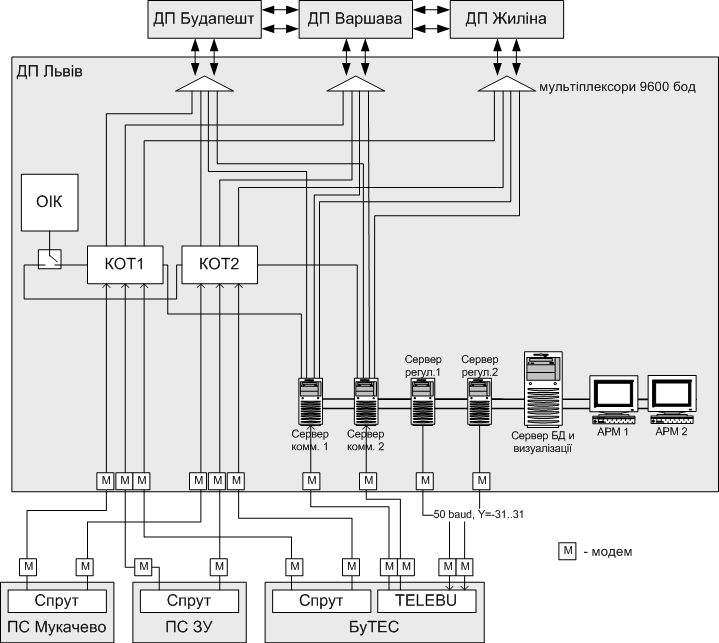

Структурну схему САРПЧ Західної ЕС наведено на рис. 7.1:
ДП — диспетчерський пункт;
ОІК — оперативно-інформаційний комплекс;
КОТ — ПУ телемеханіки;
АРМ — автоматизоване робоче місце;
М — модем зв’вязку.
Рис. 7.1 – Структурна схема САРПЧ Західної енергосистеми
Автоматизовані системи диспетчерського управління рівня району електричних мереж (рем)
Завдання й функції
Склад і структурна схема
Телемеханіка та система передавання даних (СПД)
Завдання і функції АСДУ
Збір ТС (положення вимикачів, стан захистів), ТВ (напруги, струми, потужності), їхня ретрансляція в інші РЕМ та на верхній рівень, архівування ТС (спорадичне) та ТВ (циклічне).
Видача ТУ.
Відображення ТС на мнемощиті та АРМ диспетчера РЕМ, тривожна сигналізація.
Ведення схеми комутації й ремонтних схем ПС, РП, ТП.
Ведення журналу подій.
Ведення поопорних схем.
Автоматизація документообігу.

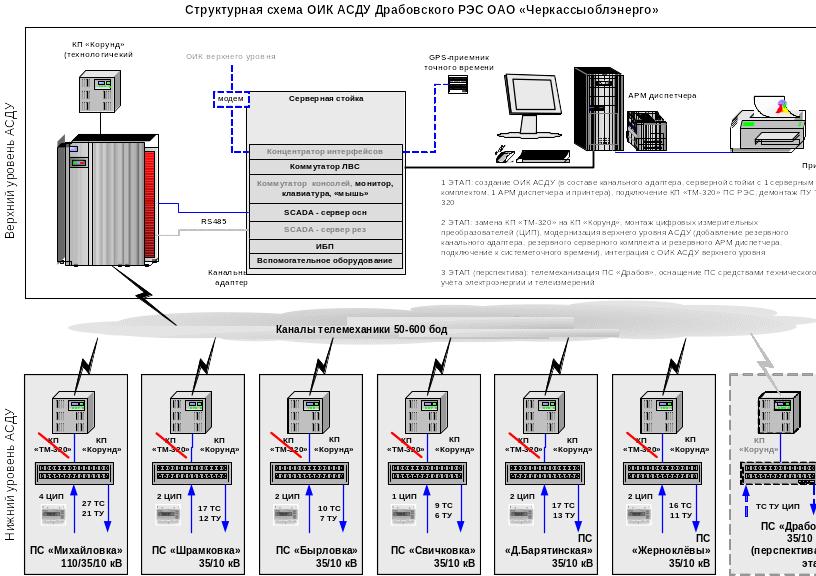

Структурна схема (2 рівні)– дивись рис. 8.1.
Рівень ПС складається з КП ТМ (RTU – Remote Terminal Unit) із платами (модулями) ТС, ТВ, ТУ, ланцюгів телесигналізації, ланцюгів телеуправління (включаючи блоки проміжних реле) а також цифрових вимірювальних перетворювачів на приєднаннях 35 кВ.
Рівень РЕМ складається з ПУ ТМ ( Front-End), серверної стійки з GPS-приймачем для синхронізації часу і АРМ диспетчера РЕМ з принтером. SCADA-сервер виконує обробку та накопічення даних, АРМ диспетчера забезпечує інтерфейс диспетчера з системою. Передбачено 1 резервний/технологічний УКП телемеханіки для перевірки отремонтованих модулів, а також джерело безперервного живлення в складі стійки. Модем забезпечує зв’зок з верхнім рівнем.
Канали зв'язку - радіоканали 1200-2400 бод, дротяний зв'язок із частотним ущільненням 100 бод, у майбутньому – супутникові та GPRS-канали,
Апаратура: Мікродат, Енергетик, ТМ-120, Граніт на ПС, КА-96 в РЕМ.
