9.Режущий клин и его характеристики

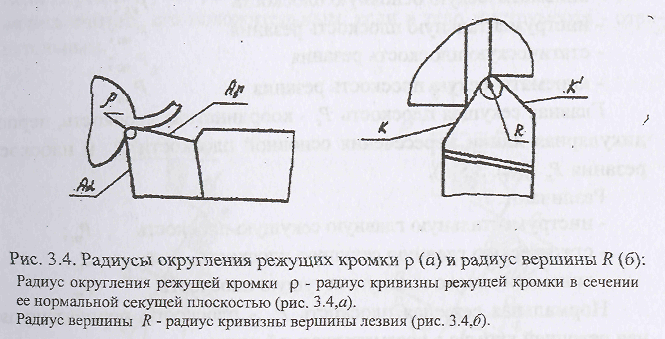

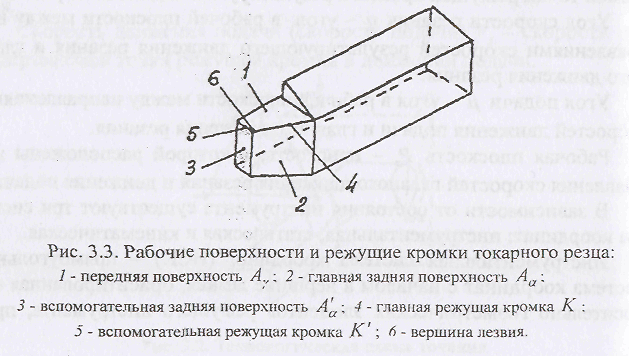

Передняя поверхность лезвия (передняя поверхность) А_у - по­верхность лезвия инструмента, контактирующая в процессе резания со срезаемым слоем и стружкой (рис. 3.3).

Задняя поверхность лезвия (задняя поверхность) Л_а- поверхность лезвия инструмента, контактирующая в процессе резания с поверхно­стями заготовки.

Режущая кромка К - кромка лезвия инструмента, образуемая пе­ресечением передней и задней поверхностей лезвия.

Главная режущая кромка К - часть режущей кромки, форми­рующая большую сторону сечения срезаемого слоя.

Вспомогательная режущая кромка К' - часть режущей кромки, формирующая меньшую сторону сечения срезаемого слоя.

Главная задняя поверхность А_a - задняя поверхность лезвия ин­струмента, примыкающая к главной режущей кромке.

Вспомогательная задняя поверхность А'_а - задняя поверхность лезвия инструмента, примыкающая к вспомогательной режущей кромке.

8.Элементы режима резания и срезаемого слоя при точении

Существующее в настояшее время разнообразие обработки реза­нием обуславливает большое число комбинаций условий резания. Основные из них следующие.1. Свободное и несвободное резание - по количеству участвую­щих в работе режущих кромок (рис. 4.1,а,б). При свободном резании в работе принимает участие только одна режушая кромка (рис. 4.1,я). При несвободном резании, помимо главной режущей кромки, в рабо­те принимают участие передняя и вспомогательные кромки (рис. 4-1,6).

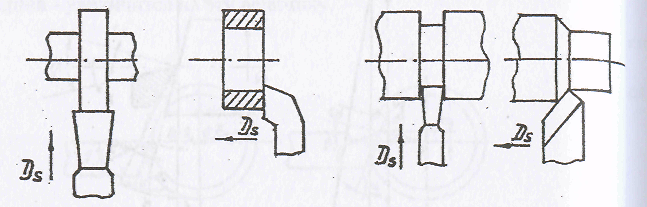

Рис. 4.1. Примеры свободного (а) и несвободного резания (б)

2. По количеству одновременно участвующих в работе лезвий -одно - и многолезвийное. К первому виду относятся, например, точе­ние, ко второму - фрезерование и сверление.

3. По времени контакта режущего лезвия с деталью - непрерыв­ное и прерывистое.

4. По форме сечения среза - с постоянным и переменным сече­ниями. К первому виду относятся, например, точение, ко второму -фрезерование.- При точении

глубина резаниягде D - диаметр заготовки, мм;

d- диаметр обработанной поверхности, мм.

- Подача S - мм/об.

- Скорость резаниягде n — число оборотов заготовки, мин.

- Себестоимость изделия определяется зависимостьюгде Т_о - основное или машинное время, мин; 3 - зарплата исполнителя, коп; H - накладные расходы.

- Заработная плата исполнителя определяется выражениемгде T_шт - штучное время, мин; К- тарифный коэффициент.

- Штучное время, в свою очередь, имеет вид

Таким образом, основные резервы повышения производительно­сти; повышение режимов резания t, S и У. При этом глубина резания l связана с точностью, жесткостью и мощностью станка, а подача S с такими факторами, как: профиль инструмента, шероховатость, точ­ность обработки и качество поверхностного слоя. Кроме того, необ­ходимо стремиться использовать заготовки с наименьшим техноло­гическим припуском h.

7,Элементы и параметры срезаемого слоя.

Форма и размеры сечения срезаемого слоя зависят от принципи­альной кинематической схемы резания, на основе которой осуществ­ляется движения резания и определяется расположение режущи* элементов инструмента.

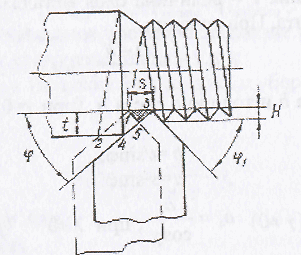

Контур 1-2-4-3-1, образованный наложением на плоскость черте­жа двух мгновенных положений резца, занимаемых им с разницей в один оборот заготовки, а также обрабатываемой и обработанной по­верхностями заготовки, представляет собой номинальное поперечное сечение А_н срезаемого слоя (рис. 4.2).

Контур 1-2-4-5-1 называется действительным поперечным сече­нием A_D.

Контур 1-5-3-1 не может быть срезан резцом и останется на обра­ботанной поверхности заготовки как поперечное сечение винтового гребня. Этот контур называется остаточным сечением стружки ЬА ■

Рис. 4.2. Остаточное сечение срезаемого слоя нз обработанной поверхности

Поэтому

АА относительно мала и составляет около 1% от А,,. Поэтому АА в технических расчетах не учитывается, а за расчетное попереч­ное сечение срезаемого слоя принимается А_ы.

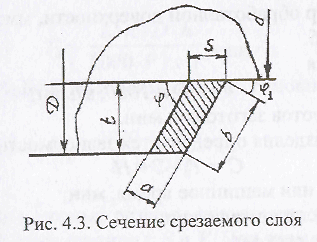

Сечение срезаемого слоя, фигуру, образованную при рассечении слоя материала заготовки, отделяем лезвием за один цикл главного движения резания D_r основной плоскостью P_v (рис. 4.3).

Толщина срезанного слоя а- длина нормали к поверхности рс- й, проведенной через рассматриваемую точку режущей кром­ки, ограниченная сечением срезаемого слоя.

Ширина срезаемого слоя Ь- длина стороны сечения срезаемого ^сяоя, образованной поверхностью резания R.

Глубина резания t - величина слоя металла, срезаемого за один проход инструмента. При точении

Ширина среза Ъ и толщина среза а (при у=0 и А=0) определятся выражениями
