32Характеристики обрабатываемости металлов резанием

Основными параметрами, характеризующими обрабатываемость металлов, являются [17]:

1) скорость резания, с которой наиболее рационально обрабаты­вается металл;

2) возможность получения необходимой точности обработки при чистовых и отделочных операциях, характеризуемая главным обра­зом интенсивностью размерного износа инструмента;

3) возможность получения необходимых параметров шерохова-^ тости и качества обработанной поверхности при отделочных опера­циях;

4) силы, возникающие при резании, и потребная мощность;

5) характер образования стружки и ее деформация (усадка);

6) температура резания.

При исследовании каждого из указанных параметров обрабаты­ваемость металла сопоставляется с обрабатываемостью другого мате­риала. При различных видах обработки и условиях эксплуатации ин­струмента на первое место выступает один из перечисленных показа­телей.

31. Зависимость стойкость-скорость (71- V)

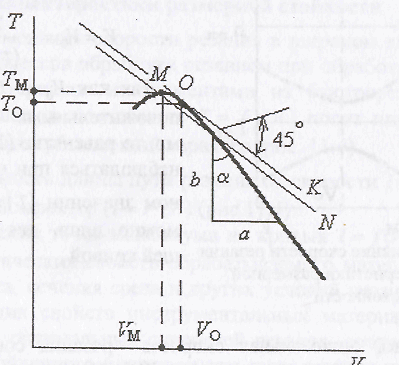

Построив зависимости Т - V в двойной логарифмической сетке координат, можно определить величину оптимальной скорости реза­ния путем проведения касательной к кривой Т-V, проходящей под углом 45" к осям Т и Г(рис.11.5). Касательную ОК можно назвать

. постоянной размерной стойкости, так как для любой ее точки

1 = const/ (; = F-7-).

Зависимость Г = f(V) для правой ветви может быть выражена

следующей формулой:

V = ^-, (11.8)

■Tim ^v '

где C_v- постоянная величина, зависящая от обрабатываемого и инструментального материалов, t, s и прочих условий. Г - стойкость инструмента, в минутах; т - показатель относительной стойкости,

m = - = tga b

(П-9)

= 1_} т.е. К_с =—,

а C =

Для любой точки линии MN ;_м = v_M ■ Г_м (рис. 11.6). Если MN ближе к оси ординат, то V_IA-T_U меньше. Несмотря на то, что Т_м > Т_о, l_a>l_M. nosTONfy V_o- это тот предел, до которого можно снижать ско­рость резания в целях точности и производительности обработки.

12. Характеристики обрабатываемости металлов резанием

Основными параметрами, характеризующими обрабатываемость металлов, являются [17]:

1) скорость резания, с которой наиболее рационально обрабаты­вается металл;

2) возможность получения необходимой точности обработки при чистовых и отделочных операциях, характеризуемая главным обра­зом интенсивностью размерного износа инструмента;

3) возможность получения необходимых параметров шерохова-^ тости и качества обработанной поверхности при отделочных опера­циях;

4) силы, возникающие при резании, и потребная мощность;

5) характер образования стружки и ее деформация (усадка);

6) температура резания.

При исследовании каждого из указанных параметров обрабаты­ваемость металла сопоставляется с обрабатываемостью другого мате­риала. При различных видах обработки и условиях эксплуатации ин­струмента на первое место выступает один из перечисленных показа­телей.
