5.Работа стали на растяжение.
Д иаграмма напряжений и относительной деформации.
σ=N/A, где N – продольная сила, А – площадь поперечного сечения
ε=(Δl/l)*100%
При небольших нагрузках элемент работает в упругой стадии (прямая линия на диаграмме), которая продолжается до предела пропорциональности σпц. В этой области работы стали между напряжениями и деформациями существует прямая пропорциональность (σ=f(ε)). В области упругой работы стали деформации упруго возвратимы. При увеличении нагрузки после σпц нарушается пропорциональность, деформации растут быстрей, чем напряжение. При определённых нагрузках напряжения остаются постоянными, а деформации растут, т.е. сталь течёт (вторая прямая линия на диаграмме – площадка текучести). Напряжения, при которых сталь начинает течь – предел текучести – σт . Если загрузить элемент до площадки текучести, и потом разгрузить, то разгрузка пойдёт по линии, параллельной линии загрузки.
εобщ=εупр+εостаточные(пластические)
При дальнейшем увеличении нагрузки элемент опять начинает воспринимать нагрузку – стадия самоупрочнения. Наивысшая точка на диаграмме – несущая способность элемента, или максимальное усилие, которое может воспринимать элемент.
σвр=Nmax/A, где σвр – временный предел прочности, А – первоначальная площадь сечения.
В дальнейшем в самом слабом месте происходит резкое уменьшение сечения, прочность падает и происходит разрыв.
Площадку текучести имеют только малоуглеродистые стали. Стали повышенной прочности и высокопрочные не имеют площадки текучести. Для этих сталей устанавливается условный предел текучести.
2 – повышенной прочности , 3 - высокопрочная
Для малоуглеродистой стали σТ/ σВ≈0,6, поэтому элементы из малоуглеродистых сталей рассчитываются с учётом развития пластических деформаций, т.е. по упруго-пластической стадии; для остальных сталей σТ/ σВ >0,85, элементы из этих сталей рассчитываются только по упругой стадии, так как возможно хрупкое разрушение.
Для всех сталей установлены 3 характеристики:
1. начало развития больших пластических деформаций – предел текучести;
2. несущая способность – временный предел прочности;
3. относительные удлинения при разрушении.
Эти характеристики указаны в СНиПе для всех марок стали, определены при комнатной температуре. При отрицательных температурах σТ и σВ незначительно растут, но сближаются между собой, т.е. сталь становится более хрупкой. При повышении температуры до 100˚С прочность растёт незначительно, при 400-500˚С резко падает, при 600˚С сталь течёт. При работе в упругой стадии между напряжениями и деформациями существует зависимость σ=Е*ε, где Е – модуль упругости стали. Е=tgα. Модуль упругости одинаков для всех марок стали и равен 2,06*105 МПа.
6.Работа стали при концентрации напряжений.

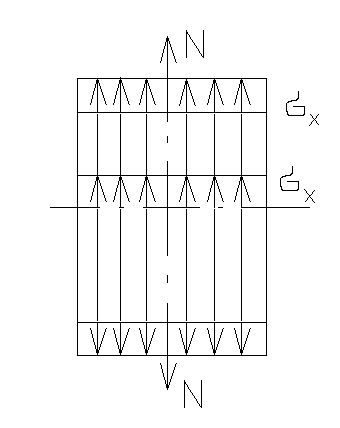

Р астягиваем пластину стали. При расчёте пластины на растяжение напряжение в любом сечении по длине пластины распределяется равномерно. Если взять такую же пластину с отверстием посередине, силовые линии будут огибать его, по бокам образуется концентрация (сгущение) напряжения, а у торцов – равномерное напряжение сохранится.
К – концентратор напряжений, чем больше эта величина, тем большая концентрация напряжений возникает в местах резкого изменения сечения – у надрезов, отверстий, трещин, и даже в местах появления ржавчины. К= σmax/ σср .
Величина К зависит от радиуса закругления. Чем он меньше, тем больше К.
При статических нагрузках и нормальном напряжении К не влияет на несущую способность и в расчётах не учитывается. При динамических нагрузках и пониженной температуре К приводит к уменьшению несущих способностей, учитывается путём её снижения.
