49. Конструирование св. Ф.
Определение числа свай
Определим размеры ростверка
b0 = bкол+2·0,075+2·0,25 = 0,6+0,15+0,5 =1,25 м
м
a0 = aкол+2·0,075+2·0,25 = 0,4+0,15+0,5 = 1,05 м
.
Проверка прочности грунта
Расчет осадки
50. Конструирование свай с уширенной пятой
Уширение сваи в нижней части выполняется с целью увеличения ее несущей способности. Применяются следующие способы уширения сваи:
трамбованием бетона в нижней части сваи;
с помощью камуфлетного взрыва;
при помощи механического уширителя.
При устройстве уширения первым способом в нижнюю часть обсадной трубы подается порция бетонной смеси, которая затем частично выбивается в грунт, образуя уширенную грушевидную пяту в 1,5-2 диаметра трубы.
Устройство уширения вторым способом образуется энергией взрыва: одним взрывом сосредоточенного заряда, двумя последовательными взрывами, взрывом кольцевого заряда и групповым взрывом нескольких зарядов, расположенных по периметру скважины.
Двойное камуфлетирование применяют при необходимости получения большой пяты в неглубокой скважине или в скважине малого диаметра.
|
Рис.Ф.14.25. Сваи с камуфлетным уширением: а - со сборным стволом; б - с набивным стволом:1 - забивная свая; 2 - уширенная камуфлетная пята; 3 - уплотненная взрывом грунтовая оболочка; 4 - бетонный ствол; 5 - арматурный каркас |
Камуфлетирование кольцевыми и групповыми зарядами применяют в основаниях свай и свай-оболочек диаметром более 1 м.
Сваи с камуфлетным уширением изготавливают со сборным стволом из железобетонных свай, а также с набивным стволом.
В глинистых грунтах уширение производится механическим способом (см.рис.Ф.14.24,а) с использованием ножей, которые раздвигаются при помощи гидравлического механизма. При вращении ножей грунт срезается и падает в стакан, после заполнения которого он извлекается из скважины и ножи очищаются от грунта. Наибольший диаметр уширения можно получить до 3,5 м.
51. Конструкции сборных ф.

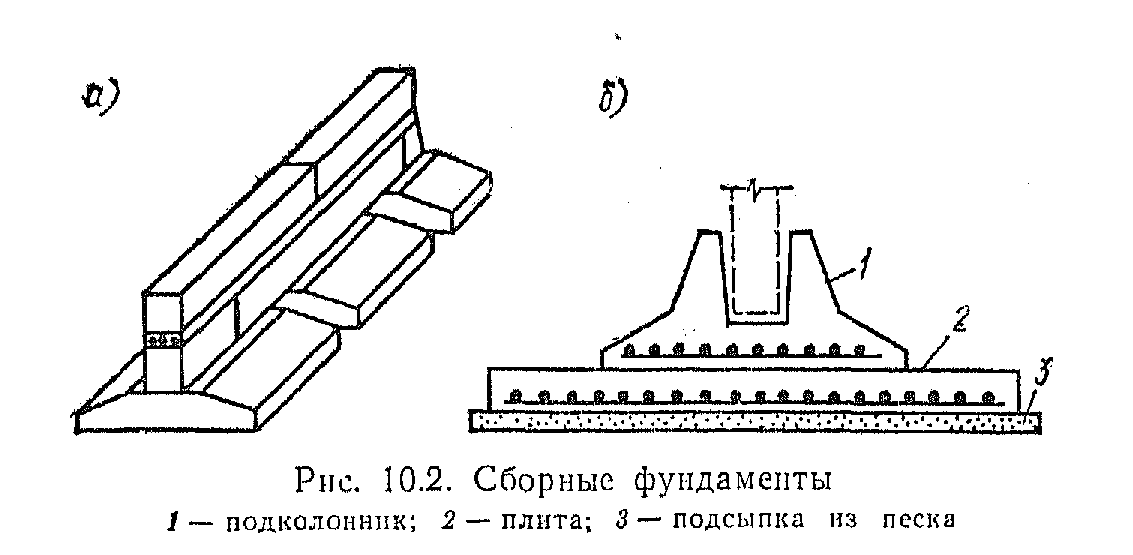

Особенно целесообразно устройство сборных ленточных фундаментов под стены. В таком случае на дно котлована при пылевато-глинистых грунтах насыпают слой песка толщиной 6... 10 см, который выравнивают под правило. На песок укладывают фундаментные плиты (блоки-подушки), которые, распределяя нагрузку от стены на грунт основания, работают на изгиб (см. рис. 10.1, е). На плиты устанавливают фундаментные стеновые блоки. С целью экономии материально-технических средств и уменьшения числа типоразмеров фундаментных плит их укладывают с зазорами (рис. 10.2, а), т. е. устраивают ленточный фундамент с прерывистой подушкой. Зазоры позволяют подобрать необходимую площадь подошвы при одной ширине блоков фундаментных плит. Зазоры между плитами заполняют песком с уплотнением. За последнее время стали применять фундаментные плиты с угловыми вырезами, считая что в местах вырезов в грунте образуются сводики. Это, по мнению Е. А. Сорочана, дает возможность принимать повышенное значение расчетного сопротивления основания.
Если с целью уменьшения чувствительности здания к неравномерным осадкам в кладке фундаментов и стен делают пояса, то по фундаментным плитам в уширенный шов кладки устанавливают непрерывную арматуру (см. рис. 10.1, в) вдоль всех стен. При фундаментах с прерывистой подушкой из фундаментных плит такое армирование выполняют по первому ряду фундаментных стеновых блоков (рис. 10.2, а).
При возведении крупнопанельных зданий применяют фундаментные плиты в виде панелей и цокольные (стеновые) панели. Последние могут одновременно являться и цоколем с соответствующей облицовкой.
Отдельные фундаменты под колонны иногда 'делают также сборными (рис. 10.2,6). Сборные фундаменты под колонны наиболее целесообразны, когда их можно сделать из одного блока небольшой массы. Сборка фундаментов из нескольких блоков приводит к дополнительному расходованию арматуры, располагающейся в нескольких уровнях.
Применение отдельных фундаментов из двух и более блоков рационально лишь при необходимости их возведения в сжатые сроки (для исключения промерзания грунтов, удешевления работ по осушению котлованов и т. п.). •
При устройстве фундаментов из пустотелых сборных блоков можно достигнуть уменьшения . расхода бетона, массы фундамента, сроков его возведения, трудовых затрат на строительство, однако при этом обычно увеличивается расход стали, возрастают трудовые затраты на заводе.
