- •3.1. Процессы диффузионного легирования
- •3.2. Уравнение диффузии
- •3.2.1. Диффузия из одной полуограниченной области в другую
- •3.3. Факторы, влияющие на величину коэффициента дмффузии
- •3.3. Моделирование процессов диффузии в твердом теле
- •3.3.1. Диффузия из одной полуограниченной области в другую
- •Количество примеси, введенной из источника неограниченной мощности
- •3.3.2. Диффузия из слоя конечной толщины
- •3.3.3. Диффузия из бесконечно тонкого слоя (точечный источник)
- •3.4. Отражающая и поглощающая границы
- •3.5 Двух- и трехмерные точечные источники
- •3.6 Формула Пуассона
Количество примеси, введенной из источника неограниченной мощности
Как уже отмечалось ранее, источник неограниченной мощности чаще всего используется на стадии “загонки” примеси. Для вычисления количества примеси в этом случае достаточно проинтегрировать (3.24) по всему пространству . Формальное вычисление этого интеграла оказывается достаточно длительным. Проще сначала вычислить зависящую от времени величину потока примеси через поверхность , и затем проинтегрировать по всему времени “загонки”.
Исходя из (3.4) и (3.5):
;
(3.25)
Соответственно,
(3.26)
После интегрирования абсолютной величины потока примеси по t получим:
(3.27)
3.3.2. Диффузия из слоя конечной толщины
Много важных для практики решений уравнения диффузии могут быть получены с использованием принципа суперпозиции решений линейного уравнения диффузии с линейными же начальными условиями.
Допустим, в толще бесконечно толстой пластины расположен однородно легированный слой толщиной 2h с концентрацией примеси No (рис.3.4).
Примем, что x=0 находится в середине этого слоя. Такой профиль распределения примеси может быть представлен в виде суперпозиции двух профилей, для одного из которых для всех , и не содержащем примеси во всей остальной области. Для второго профиля условие выполняется в области , а остальная область также не легирована. Обе области, таким образом, относятся к уже рассмотренному случаю диффузии примеси из одной полуограниченной области в другую.
Решения для них записываются в виде:

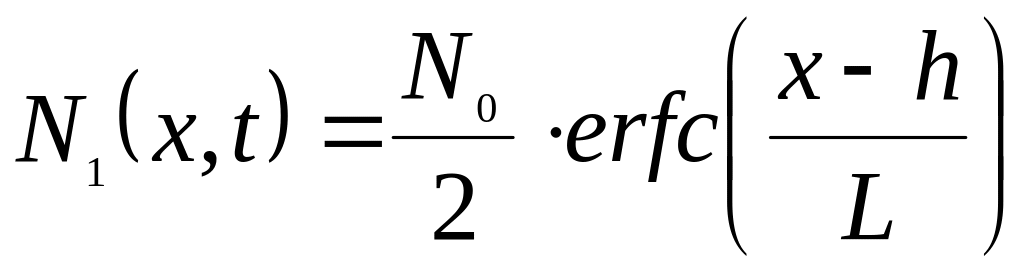

и (3.28)

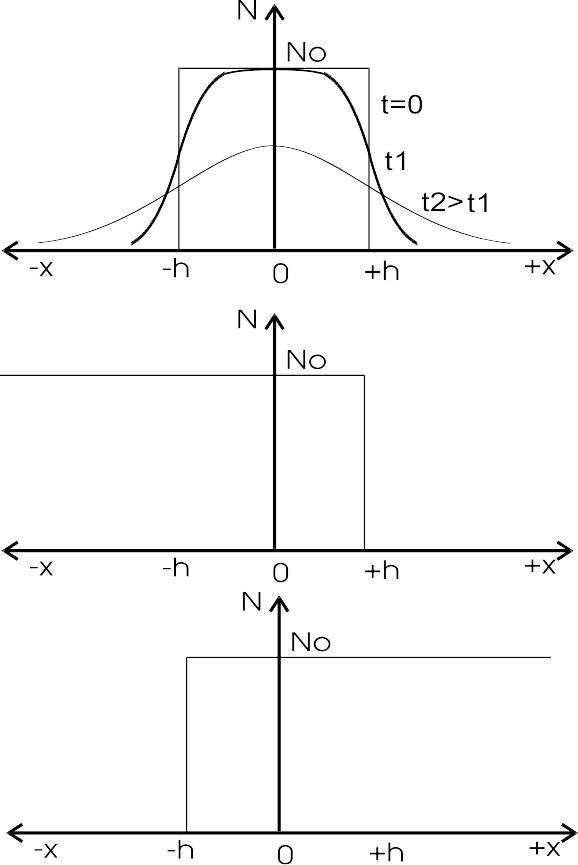

Рис. 3.4
Исходный профиль по принципу суперпозиции получается как разность N1–N2, т.е.

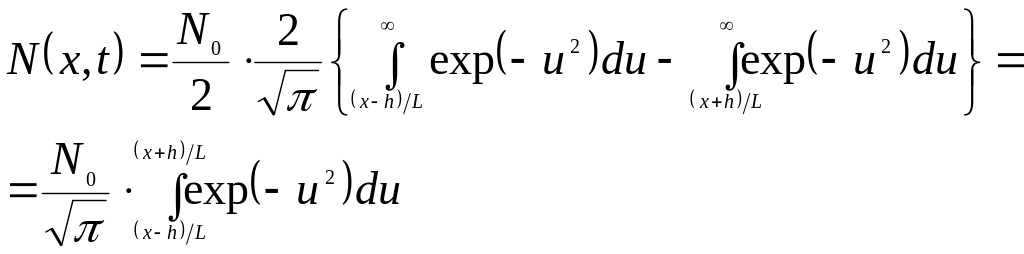

(3.28)
Заметим, что
3.3.3. Диффузия из бесконечно тонкого слоя (точечный источник)
От (3.28) легко перейти к случаю диффузии из бесконечно тонкого слоя (из точечного источника). Запишем erfc-функции в виде определяющих их интегралов:
(3.29)
При интеграл стремится к и если принять, что , а выражение для N(x,t) примет вид:

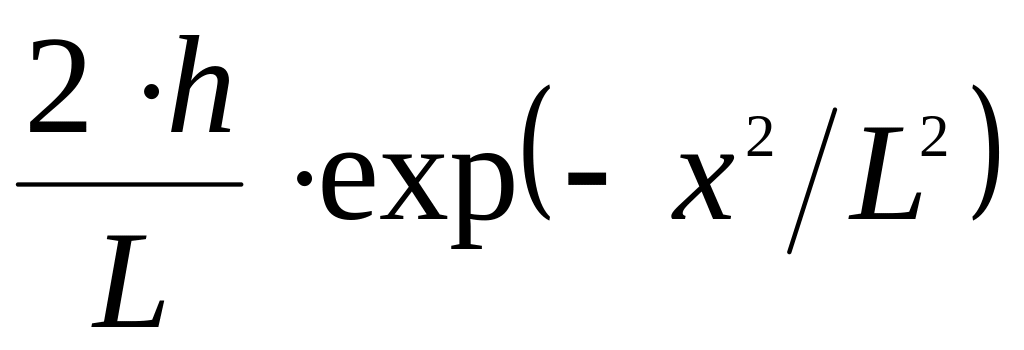

.(3.29)

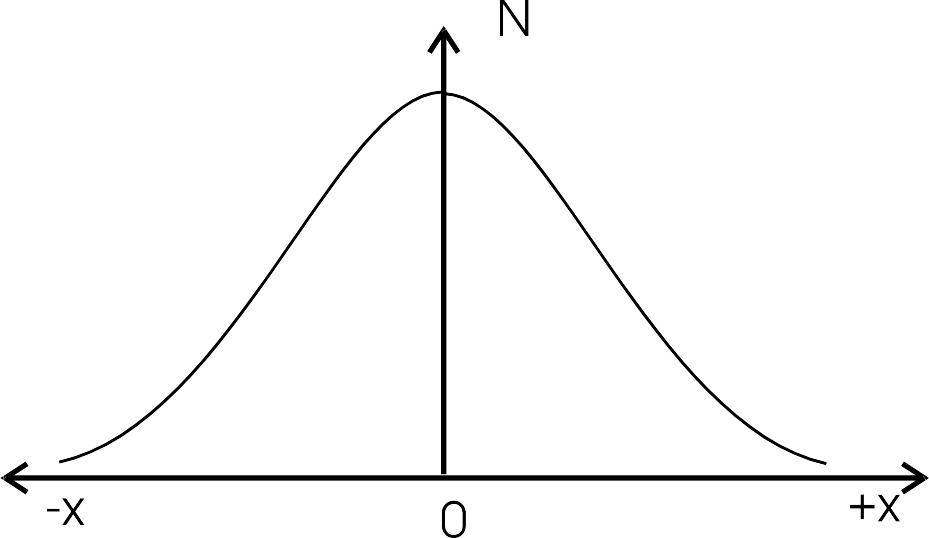

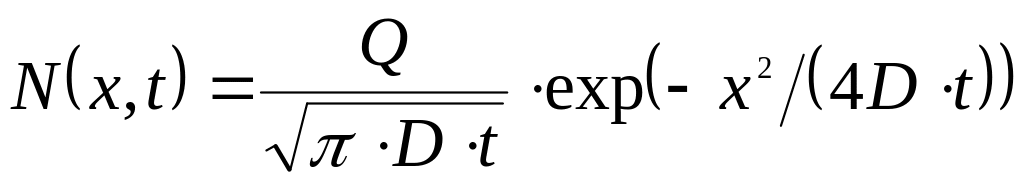

совпадающий с (3.10б) – Гауссово распределение примеси (рис. 3.5).
Рис. 3.5
Понятие тонкого и толстого слоя.
Если h>4L – слой толстый, если h<L/4 – слой тонкий, вычисления по (3.27) будут численно совпадать с получаемыми по формуле (3.29). Это будет случай тонкого слоя.
3.4. Отражающая и поглощающая границы
Отражающая граница – это граница, поток примеси через которую равен нулю (SiO2). В этом случае примесь диффундирует только в одну сторону и поэтому количество примеси в каждой точке должно быть в 2 раза большим, т.е. решение должно записывать в форме:
. (3.30)
Это решение описывает случай, когда примесь диффундирует в полупространство из находящегося на его поверхности однородно легированного слоя толщиной h.

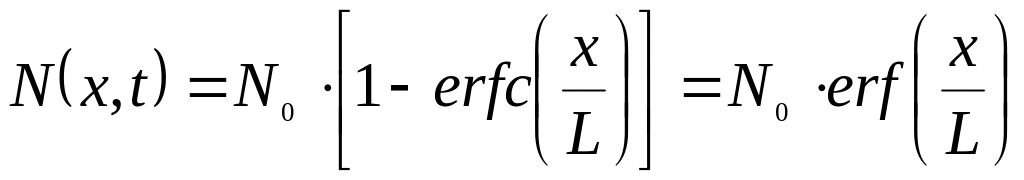

Связывающая граница. Концентрация примеси на такой границе поддерживается равной нулю (например, за счет бесконечно быстрого испарения примеси с поверхности). Если первоначально примесь была однородно распределена по полупространству, то непосредственно на поверхности она станет мгновенно равной нулю и далее вблизи от связывающей границы со временем начнет уменьшаться (рис.3.6).
|
Рис. 3.6. Распределение примеси при диффузии вблизи от связывающей границы |
Решение имеет вид:
(3.31)
Следует отметить, что реально не существует идеально связывающих границ, так как, например, испарение примеси с поверхности идет приблизительно со скоростью, пропорциональной концентрации примеси в бесконечно тонком приповерхностном слое.
