25.Основные положения проектирования гибких фундаментов.

Условно здания и сооружения подразделяются на абсолютно жесткие, конечной жесткости и гибкие. Гибкие сооружения, передавая нагрузку на основания, следуют за осадкой, которая может быть различной в разных точках основания. При таком деформировании в них не возникает практически никаких дополнительных усилий и разрушений. Как правило, конструкции таких зданий имеют статически определимую схему.

Выбор конструкции фундамента производится с учетом конструктивной схемы здания, величины и характера распределения нагрузок в плане, несущей способности и деформативности основания, технико-экономического сравнения возможных вариантов проектного решения.

Ленточные фундаменты под колонны устраиваются в виде одинарных или перекрестных лент. Плитные фундаменты устраиваются под всем сооружением.

Основными конструктивными типами являются безбалочная плита с опиранием колонн на сборные стаканы (рис.Ф.9.22,а), безбалочная плита с монолитным стаканом (рис.Ф.9.22,б), ребристая плита (рис.Ф.9.22,в), плита коробчатого сечения (рис.Ф.9.22,г).

Фундаменты выполняются из монолитного железобетона класса не ниже В15 с обязательным устройством бетонной подготовки толщиной не менее 100 мм. При глинистом основании необходимо делать песчаную или гравийно-песчаную подсыпку под бетонную подготовку.

Армирование фундаментов производится в двух зонах: нижней и верхней (рис.Ф.12.10,а-г). Каждая зона должна иметь рабочую арматуру в двух направлениях. Рабочую арматуру применяют класса А-III. Монтажная арматура применяется класса А-1.

Расположение арматуры в плане фундамента назначается в соответствии с огибающими эпюрами изгибающих моментов, построенными в направлении по длине и ширине фундамента по результатам статических расчетов.

На рис.Ф.12.10,а-г приведен также фрагмент рабочего чертежа безбалочной плиты с опиранием колонн на сборные стаканы.

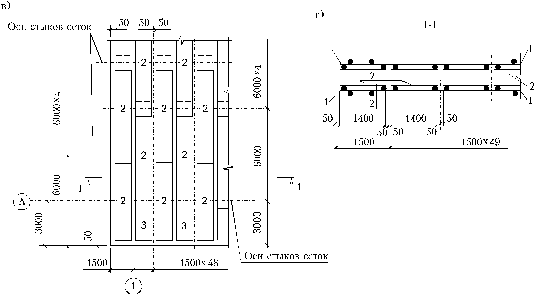

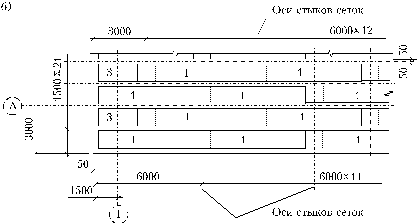

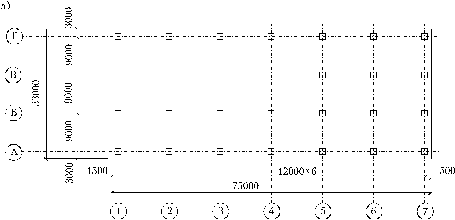

Рис.Ф.12.10. Плитные фундаменты - план фундаментной плиты жилого дома:  а - план плиты; б - план раскладки сеток первого слоя нижней зоны и второго слоя верхней зоны; в - план раскладки сеток второго слоя нижней зоны и первого слоя верхней зоны; г - сечение: 1 - унифицированные сетки вдоль буквенных осей; 2 - унифицированные сетки вдоль цифровых осей; 3 - унифицированные сетки укороченные

26.Последовательность проектирования свайных фундаментов.

Ведут по 2м гр. предельн. состояний, выполняя расчет самого фунд, ростверка и свай по прочности, устойчивости и деф-циям, а бет. и ж/б свай и ростверка – дополнит. на трещиностойкость.

В фундаментах со сваями-стойками каждая свая работает самостоятельно, но на перераспределение нагрузок м/у ними может оказать влияние конструкция и жесткость ростверка.

Полная несущая способность фунд. опр-ся как сумма несущих способностей входящих в него свай по мат-лу / по гр.

Расчет фунд. со сваями-стойками по деф-циям основания при вертик. нагр. не треб-ся, т.к. они погруж-ся до практически несжимаемых грунтов.

Число свай опр-т, исх. из расчетн. нагр. на фунд и корректируют при их размещении в плане.

Висячие сваи – условно принимают фунд. за массивн. жесткий фунд. глубокого заложения, контур кот. ограничен размерами ростверка, свай и окруж. грунтом. Принимают, что нагр. на грунт передаются по подошве и по боковой поверхности массива и воприним-ся грунтами, нах-ся ниже плоскости острия свай. Грунты, залегающ. ниже свай, приним-ся за основание условн. фунд. Давление по подошве усл. фунд. принимают равномерно-распределенным, а площадь опр-т при положении передачи сил трения под углом к боковой поверх-ти крайних свай.

Фунд из свай, раб-х как висячие одиночные сваи, воспринимающ. вне кустов выдергивающие нагр., рассчит-ть по деформ-циям не треб-ся.

В зависимости от размещения свай в плане свайн. фунд. м.б.: 1. в виде одиночн. свай под отдельн. констр-ции; 2. свайн. ленты под стены зд-й с располож-м свай в 1,2 ряда; 3. свайн. кустов под кол. с располож-м свай в плане на участке квадратн., прямоуг., трапециедальн. и др. форм: 4. сплошн. свайн. поля под тяжелые сооруж-я со сваями, равномерно расположенными под всеми сооруж-ми и объединен. сплошным ростверком.
