Уровни модели взаимодействия открытых систем osi.
Модель OSI (Open System Interconnection) была предложена в 1984 г. Международной Организацией Стандартов.
Все сетевые функции в модели разделены на семь уровней. При этом вышестоящие уровни выполняют более сложные, глобальные задачи, для чего используют в своих целях нижестоящие уровни, а также управляют ими. Цель нижестоящего уровня – предоставление услуг вышестоящему уровню. Нижестоящие уровни выполняют более простые, конкретные задачи.

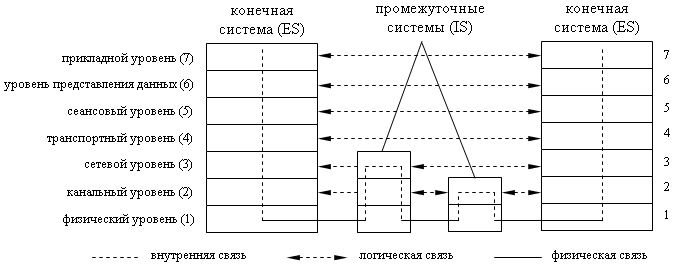

Уровни модели osi
7. Прикладной уровень обеспечивает пользовательской программе доступ к сетевым ресурсам. При этом преобразовывает данные в вид, специфичный для каждого приложения. HTTP, FTP, Telnet, SNMP - примеры протоколов прикладного уровня.
6. Уровень представления данных обеспечивает преобразование кодов (из KOI8 в Windows-1251), форматов файлов, сжатие и распаковку, шифрование и дешифрование данных.
5. Сеансовый уровень обеспечивает инициацию и завершение сеанса диалогом между устройствами, синхронизацию и последовательность пакетов в сетевом диалоге, надежность соединения до конца сеанса (обработка ошибок и повторная передача) и гарантированность доставки сообщений, общее управление.
4. Транспортный уровень предназначен для управления сквозными каналами в сети передачи данных; на этом уровне обеспечивается связь между оконечными пунктами. К функциям транспортного уровня мультиплексирование и демультиплексирование (сборка и разборка пакетов), обнаружение и устранение ошибок при передаче данных, реализация заказанного уровня услуг (например, заказанной скорости и надежности передачи).
3. Сетевой уровень форматирует данные транспортного уровня и снабжает их информацией, необходимой для маршрутизации (нахождения пути к получателю). Уровень отвечает за адресацию - трансляцию физических и сетевых адресов. Поиск пути от источника к получателю или между двумя промежуточными устройствами.
2. Канальный уровень обеспечивает формирование кадров, передаваемых через физический уровень; контролирует ошибки и управляет потоком данных; позволяет скрыть от вышестоящих уровней подробности технической реализации сети. Кадр – это логически организованная структура, в которую можно помещать данные.
Циклический код позволяет выявить ошибки и гарантирует правильный прием информации.
Управляющая информация используется для маршрутизации, указание типа пакета и сегментации
1. Физический уровень обеспечивает физическое кодирование бит кадра в электрические или оптические сигналы и передачу их по линиям связи. Определяет тип кабелей и разъемов, назначение контактов и формат физических сигналов.
20.22.23. ((компьютерные сети, преимущества работы в сети; локальные вычислительные сети – одноранговые и с выделенным сервером; основные топологии ЛВС. Сетевые кабели, плата сетевого адаптера. Методы доступа к сетевому ресурсу. Сетевые архитектуры. Сетевые протоколы, свойства протоколов; понятие о сетевой ОС, о SQL-сервере и о технологии клиент/сервер.))
Компьютерная (вычислительная) сеть – это совокупность компьютеров, объединенных с помощью средств связи в единую систему с целью совместного использования информационных ресурсов, технических и программных средств. Из этого определения ясны преимущества сети по сравнению с применением компьютеров, не связанных друг с другом.
П
ростейшую
сеть можно получить, связав группу
компьютеров, на каждом из которых
установлена ОС Windows (98,
NT, ME, 2000 или
XP). В каждый из этих
компьютеров надо вставить сетевую карту
(плату) и связать кабелем наружные
разъемы сетевых карт. Такая сеть
называется локальной одноранговой.
Она может быть использована в масштабе
отдела или малого предприятия. В качестве
кабеля применяется витая пара, тонкий
или толстый коаксиальный или
волоконнооптический кабель. Данные по
сети передаются по битам со скоростью
10 Мбит/сек или 100 Мбит/сек. Устройства
(в основном это компьютеры), подключенные
к передающей среде сети, называют узлами,
а усредненную геометрическую схему
соединения узлов называют топологией
локальной вычислительной сети (ЛВС).
Основные топологии ЛВС – кольцевая,
шинная и звездообразная – схематически
представлены на рис. 5.2. Пользователь
компьютера, являющегося узлом ЛВС, при
загрузке ОС вводит пароль и получает
доступ к файлам, хранимым на других
компьютерах, и к периферийным устройствам,
подключенным к другим узлам.

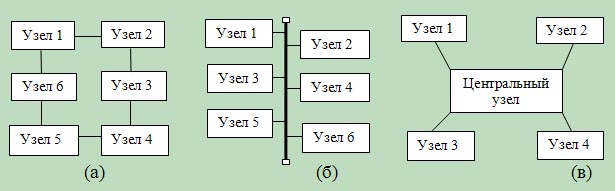

Рис. 5.2. Основные топологии ЛВС: а - кольцевая, б - шинная, в - звездообразная
На крупных предприятиях обычно используется не одноранговая сеть, а ЛВС с выделенным файл-сервером. В отличие от сервера, компьютеры в узлах такой сети называют еще рабочими станциями. Рабочие станции одного отдела или, например, размещенные на одном этаже здания, обычно соединяются со специальным коммутирующим устройством, называемым концентратором (HUB), а концентраторы соединяются с файл-сервером.
В такой сети устанавливается сетевая ОС, например, Microsoft Windows NT Server, или какая-либо модификация ОС Unix, или ОС Novell NetWare. Сетевая ОС устанавливается на сервере, а на каждой рабочей станции, кроме Windows (98, NT, ME, 2000, XP) или другой несетевой ОС, размещается клиентская часть сетевой ОС. Если на файл-сервере устанавливается еще СУБД (например, MS SQL Server или Oracle), то эта СУБД работает под управлением сетевой ОС, причем на каждой рабочей станции размещается еще клиентская часть СУБД. Технологию работы в сети, где каждый пользователь-клиент с помощью СУБД имеет доступ к базам данных предприятия на сервере, называют технологией клиент/сервер.
