4. Опис лабораторної установки.

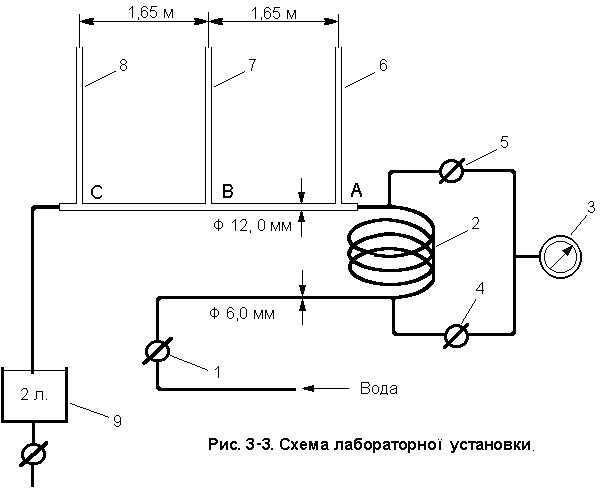

Вода подається в трубопровід через кран 1 і зливається в мірну ємність 9. Трубопровід складається зі змійовика 2 довжиною 1,6 метра з внутрішнім діаметром трубки 6 мм, і діаметром витка 160 мм, двох труб довжиною 1,65 метра з внутрішнім діаметром 12 мм. До змійовика підключений через затиски 4 і 5 пружинний манометр 3. На трубах установлені пьезометри 6, 7, 8 за допомогою яких можна вимірювати перепади тиску в сантиметрах водяного стовпа. Витрата води регулюється за допомогою крана 1.
5. Порядок проведення експерименту.
1. Відкрити кран 1 і установити таку витрату води, щоб показання пьєзометричної трубки 7 дорівнювали 105 – 110 см.
2. Вимірити температуру води, що витікає, t° C.
3. Спостерігаючи за пьезометрами 6, 7, 8 почекати 2 - 3 хвилини, поки рівень води в них стабілізується.
4. Зняти одночасно показання двох пьезометрів 6 і 8 (у см. вод. стовпа), різниця показань яких буде являти собою втрату напору на тертя в прямій трубі, що складається з двох ділянок по 1,65 м кожна.
5. У цей же час зняти показання манометра 3. При відкриванні затиску 4 манометр показує тиск p1 на вході в змійовик, при відкриванні затиску 5 – тиск p2 на виході зі змійовика (кГс/см2). Різниця тисків на вході в змійовик і на виході з нього і буде втратою тиску на тертя в даному місцевому опорі.
6. При незмінній витраті води повторити виміри 3 рази. Для розрахунків брати середньоарифметичне значення.
7. Зменшити витрату води так, щоб показання пьєзометричної трубки 7 дорівнювали 75 – 80 см. і повторити виміри за п.п.3 – 6.
8. Ще зменшити витрату води, щоб показання пьєзометричної трубки 7 дорівнювали 35 – 40 см. і повторити виміри за п.п.3 – 6.
Таким чином, усі зазначені виміри будуть проведені для 3-х різних витрат води.
9. Отримані експериментальні дані занести в таблицю 3-3.
10. Отримані розрахункові дані занести в таблицю 3.4.
Таблиця 3-3.
Е к с п е р и м е н т а л ь н і д а н і
|
Ч а с |
П о к а з а н н я |
|||||||
№ |
запов-нення |
Манометра |
П ь е з о м е т р і в, см. вод. ст. |
||||||
дос- ліду |
мірної ємності |
кГ/см2 |
|
H1 |
|
|
H3 |
|
|
|
, с. |
p1 |
p2 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
Таблиця 3-4.
Р о з р а х у н к о в і д а н і
№ |
Вит- рата |
Швидкість води |
Критерий Re |
Коефіцієнт |
Поправка |
|||
дос- |
води Q, |
wЗМ. м/с |
wПР.Т. м/с |
|
тертя, |
для змійовика |
||
ліду |
м3/с. |
Змій-овик |
Пряма труба |
Змій-овик |
Пряма труба |
Змій-овик |
Пряма труба |
1+3,54d/D |
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
