2.8. Компоновочное решение цеха
Компоновка цеха - взаимное расположение смежных отделений, участков, складов, пристроек и других структурных элементов цеха.
Вспомогательные службы размещают вдоль наружных стен здания. Оставшаяся площадь предназначена для размещения оборудования.
При компоновке вспомогательные помещения располагают группами по технологической однородности выполняемых работ и сразу определяют площади данных групп помещений:
1. ЦРБ, кладовая ЦРБ, мастерская энергетика:
S1 = Sцрб + Sкцрб + Sмэ = 128+16+25,6 = 169,6 м2; (2.51)
2. РМП, кладовая приспособлений и инструмента, участок УСПО, ЗО, инструментально-раздаточная кладовая, кла-довая абразивов:
S2 = Sуспо + Sкпс + Sкп + Sрмп + Sзо + Sирк + Sка = 67,6+84+270,4+216+98+80,275+13,2 = 829,475 м2; (2.52)
3. ОТК, контрольно-поверочный пункт:
S3 = Sотк + Sкпп = 253,5+28,35 = 281,85 м2; (2.53)
4. Участок СОЖ, ГСМ, энергетические и санитарно-технические установки:
S4 = Sсож + Sгсм + Sэсту = 63,737+20+50 = 133,737 м2; (2.54)
5. Участок хранения стружки, участок по переработке стружки, изолятор брака:
S5 = Sхс + Sиб + Sпс = 114,9375+20+114,9375 = 249,875 м2; (2.55)
6. Компрессорная установка, трансформаторная подстанция, вентиляционная камера:
S6 = Sтп + Sку + Sвк = 76,625+536,375+478,90625 = 1091,90625 м2; (2.56)
7. Архив, склад вспомогательных материалов:
S7 = Sа + Sвм + Sвмс = 20 + 16,9 + 10,5 = 47,5 м2; (2.57)
Затем эти группы разбивают на две макрогруппы, таким образом, чтобы их площади были примерно равны.
Для механических цехов:
SI = Sмиз + S1 + S2 + S4 + S5 =
= 792,1875+169,6+829,475+133,737+249,875 = 2174,8745 м2; (2.58)
SII = Sги + Sпки +S3 + S6 + S7 = 766,25+132,5+281,85+1091,90625+47,4 =
=2319,90625 м2; (2.59)
Размеры участков определяем следующим образом: - для составляющих длину цеха (кроме магистральных проездов):
Li = Si/ВЦ , (2.60)
где Si – площадь соответствующего подразделения; ВЦ – ширина цеха.
Длины участков:
LI = 2174,8745 / 72 = 30,2066 м,
Lмех = 6337,5 / 72 = 88,0208 м,
Lмо = 538,6875 / 72 = 7,48178 м,
Lгд = 633,75 / 72 = 8,8021 м,
Lсу + Lсо = Lсб =1325 / 72 = 18,4028 м,
Lгу = 459,75 / 72 = 6,3854 м,
LΔ = 427,0476 / 72 = 5,9312 м,
LII = 2319,90625 / 72 = 32,2209 м,
Ширина магистрального проезда должна быть в пределах 4,5 … 6 м и определяется по формуле:
Lмп = Sмп /(Вц · к) = 3063,484125 / (72 * 8) = 5,31855 м (2.61)
где k = 2,3,4,5,6… - целое число, выбираемое таким образом, чтобы ширина магистрального проезда была от 4,5 до 6 м. Принимаем k = 8.
Проверим общую длину цеха:
L = LI + Lмех + Lмо + Lгд + Lсб + Lгу +к*Lмп + LΔ + LII = 30,2066 + 88,0208 + 7,48178 + 8,8021 + 18,4028+6,3854 + 8*5,31855+5,9312+32,2209 = 239,99998 м. (2.62)
Разделим участки мехобработки на 2 примерно равные группы.
1. Фрезерные станки – 20шт., токарные – 39 шт., расточные – 4 шт., зубообрабатывающие-16шт., протяжные – 5шт.:
S1 = 84*37,5 = 3150 м2; (2.63)
2. Сверлильные-30шт., шлифовальные – 33 шт., прочие – 22 шт.:
S2 = 85*37,5 = 3187,5 м2; (2.64)
Проверим площадь участка механической обработки:
Sмех = S1 + S2 = 3150+3187,5 = 6337,5 м2. (2.65)
Часть SΔ необходимо заложить в районе первой группы вспомогательных помещений, так как в этом месте магистральный проезд попадает на ряд колон. Требуемая LΔ1 = 5 м.
SΔ1 = 5 * 72 = 360 м2.
SΔ2 = SΔ2 - SΔ1 = 427,0476 – 360 = 67,0476 м2.
LΔ2 = SΔ2 / B = 67,0476 / 72 = 0,9312 м
Уточним длину участка механической обработки:
Lм = Lмех + Lмо + LΔ2 + Lмп*(k-m) =
= 88,0208+7,48178+0,9312 + 5,31855 * (8 - 5) = 112,38945 м2. (2.66)
Определим ширину участков механической обработки:
Вмо = 838,6875 / 112,38945 = 4,793045 м,
В1 = 3150 / 112,38945 = 28,0275542 м,
В2 = 3187,5 / 112,38945 = 28,3612156 м,
ВΔ2 = 67,0476 / 112,38945 = 0,5965545 м,
Вмп = (72 * 5,31855 * (8 - 3)) / (112,38945 * 2) = 5,1108325 м.
Проверим ширину цеха:
Вц = Вмо + В1 + В2 + ВΔ + x*Вмп = 28,0275542+28,3612156+0,5965545+5,1108325*2+4,793045 = 72,0000343 м. (2.67)
Рассчитаем длины участков механической обработки:
Участки первой группы (ширина группы В1 = 28,0275542 м):
Lток = 39*37,5/ 28,0275542 = 52,180793 м,
Lфрез = 20*37,5 / 28,0275542 = 26,75938 м,
Lзуб = 16*37,5 / 28,0275542 = 21,407505 м,
Lраст = 4*37,5 / 28,0275542 = 5,535188 м,
Lпрот = 5*37,5 / 28,0275542 = 6,6898 м,
Участки второй группы (ширина группы В*2 = 28,3612156 м):
Lсв = 30*37,5 / 28,3612156 = 39,666847 м,
Lшлиф = 33*37,5 / 28,3612156 = 43,6335317 м,
Lпр = 22*37,5 / 28,3612156 = 29,08902 м,
Проверим длину участка механической обработки:
ΣL1 = 52,180793+26,75938+21,407505+5,535188+6,6898 = 112,389 м.
ΣL2 = 39,666847+43,6335317+29,08902 = 112,389 м.
Рассчитаем ширину вспомогательных помещений:
Группа I:
вмиз = 792,1875 / 30,2066 = 26,2256 м,
вцрб = 128 / 30,2066 = 4,2375 м,
вкцрб = 16 / 30,2066 = 0,5296856 м,
вмэ = 25,6 / 30,2066 = 0,84749 м,
вусп = 67,6 / 30,2066 = 2,2379 м,
вкп = 270,4 / 30,2066 = 8,95169 м,
вкпс = 84 / 30,2066 = 2,78085 м,
врмп = 216 / 30,2066 = 7,150755 м,
взо = 98 / 30,2066 = 3,24432 м,
вирк = 80,275 / 30,2066 = 2,65753 м,
вка = 13,2 / 30,2066 = 0,43699 м,
всож = 63,737 / 30,2066 = 2,11004 м,
вгсм = 20 / 30,2066 = 0,66211 м,
вэсту = 50 / 30,2066 = 1,655267 м,
вхс = 114,9375 / 30,2066 = 3,80505 м,
виб = 20 / 30,2066 = 0,66211 м,
впс = 114,9375 / 30,2066 = 3,80505 м,
Проверим общую ширину вспомогательных помещений группы I:
вI = 26,2256+4,2375+0,5296856+0,84749+2,2379+2,78085+8,95169+7,150755+3,24432+2,65753+0,43699+2,11004+0,66211+1,655267+3,80505+0,66211+3,80505 = 71,99998 м.
Группа II:
вги = 766,25 / 32,2209 = 23,78115 м,
впки = 132,5 / 32,2209 = 4,11224 м,
вотк = 253,5 / 32,2209 = 7,86756 м,
вкпп = 28,35 / 32,2209 = 0,87986 м,
втп = 76,625 / 32,2209 = 2,37811 м,
вку = 536,375 / 32,2209 = 16,646804 м,
ввк = 478,90625 / 32,2209 = 14,86322 м,
ва = 20 / 32,2209 = 0,620715 м,
ввм = 16,9 / 32,2209 = 0,524504 м,
ввмс = 10,5 / 32,2209 = 0,325875 м,
Проверим общую ширину вспомогательных помещений группы II:
вII = 23,78115+4,11224+7,86756+0,87986+2,37811+16,646804+14,86322+0,620715+0,524504+0,325875 = 72,000045 м.
Рассчитываем длину
участков вспомогательных помещений,
после объединения (
):

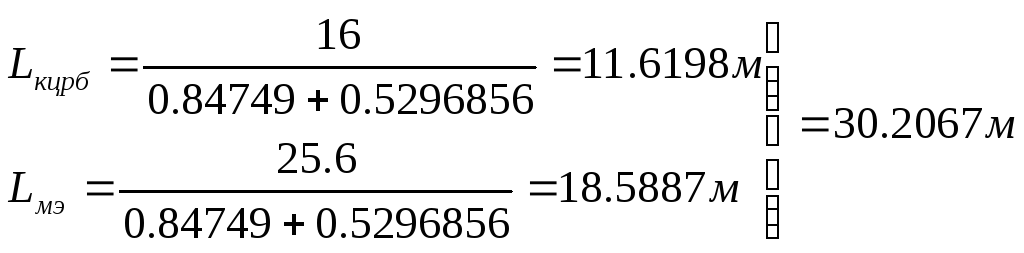

КЦРБ и МЭ
ИРК и КА
КП и КПС

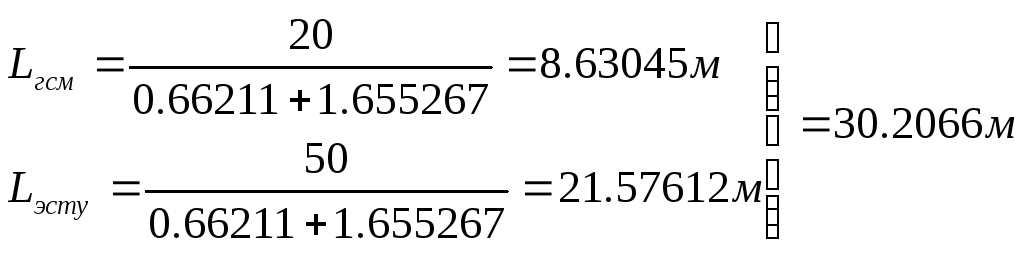

ГСМ и ЭСТУ
ПС и ИБ
ТП и ВК
ОТК и КПП

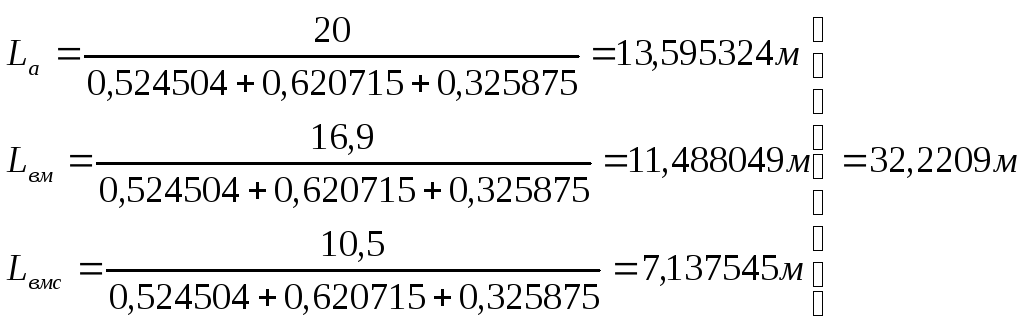

АМ, А и ВМС
