Федеральное государственное образовательное учреждение высшего

профессионального образования

Петрозаводский государственный университет

Кольский филиал

Кафедра: горного дела и обогащения

Курсовой проект

По дисциплине: «Вскрытие и подготовка рудных месторождений»

Тема: «Составление проекта вскрытия и подготовки рудного месторождения».

Автор: студент группы ПРМПИ ___________ Гапонов Ю.А.

(шифр) (подпись) (Ф.И.О.)

Оценка: ________________

Дата: ________________

Проверил

Руководитель проекта: __доцент__ ___________ Любин А.Н.

(должность) (подпись) (Ф.И.О.)

Апатиты

2011

Содержание

СОДЕРЖАНИЕ 2

1. Исходные данные 3

I Вариант вскрытия месторождения: вскрытие капитальной штольней 4

2. Выбор сечений вскрывающих выработок и подсчет запасов 4

3. Проверка размеров сечений вскрывающих выработок по условию допустимой максимальной скорости воздуха 6

4. Расчёт капитальных затрат 8

5. Расчёт эксплуатационных расходов и приведённых затрат 10

II Вариант вскрытия месторождения: вскрытие этажными штольнями 11

6. Выбор сечений вскрывающих выработок и подсчет запасов 11

7. Проверка размеров сечений вскрывающих выработок по условию допустимой максимальной скорости воздуха 12

8. Расчёт капитальных затрат 15

9. Расчёт эксплуатационных расходов и приведённых затрат 17

10. Вывод 18

1. Исходные данные

Рудное тело расположено выше уровня долины и представлено крутопадающей залежью с углом падения 75 град. Расстояние от долины до месторождения 200 м. Нормальная мощность рудного тела равна 16 м. Проектная высота отработки от горизонта капитальной штольни составляет 180 м. Высота плоскогорья от уровня долины 320 м. Длина по простиранию 1200 м. Средний угол наклона косогора к горизонту 35 град. Плотность руды 3,0 т/м. Крепость руды по шкале проф. Протодьяконова равна 14.

I Вариант вскрытия месторождения: вскрытие капитальной штольней

2. Выбор сечений вскрывающих выработок и подсчет запасов

Размеры и форма сечений вскрывающих выработок помимо обеспечения их устойчивости должны соответствовать правилам безопасности и условиям вентиляции, а также позволять выполнять возложенные на них функции вскрытия.

По расположению в пространстве все вскрывающие выработки делятся на вертикальные (стволы главные и вспомогательные, рудоспуски), наклонные (стволы главные и вспомогательные, автосъезды, уклоны, рудоспуски) и горизонтальные (квершлаги и штреки). Размеры сечений этих выработок, в основном, определяются габаритами транспортного и подъёмного оборудования.

Так как основным видом подземного транспорта на рудниках в настоящее время является рельсовый электровозный, то сечения всех вскрывающих выработок в значительной мере определяются габаритами вагонеток и электровозов.

При небольшой производительности рудника (до 600 тыс. т/год) и выдачи руды клетьевым подъемом необходимо осуществлять выбор типа вагонетки исходя из производственной мощности рудника.

1. Рассчитаем балансовые запасы для данного крутопадающего месторождения:

(т) =10,68(млн. т)

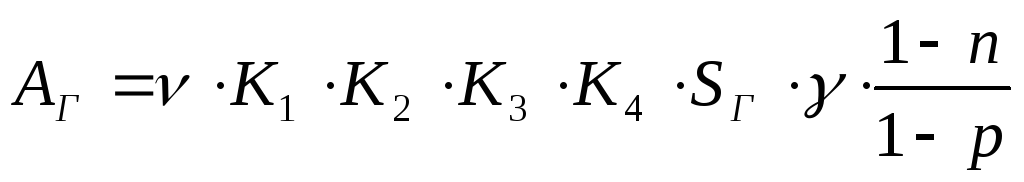

2. Так как рудное тело с углом падения более 30 градусов, то годовая производительность рудника определяется по следующей формуле:

(м²)

(тыс. т)

3. Срок существования рудника:

(лет)

4. Определим величину полезного груза в вагонетке, при котором обеспечивается выполнение заданной производительности рудника:

,

(т/час)

(т/год)

Примем вагонетку УГВ - 2,5 (с шириной колеи 900 мм) и электровоз 3 КР - 600 4 КР.

Параметры вагонетки УГВ - 2,5:

Марка вагонетки	Ёмкость кузова, м3	Ширина колеи, мм	Ширина вагонетки, мм	Высота, мм	Длина, мм
УГВ - 2,5	2,5	900	1240	1300	2975

Параметры электровоза 3 КР – 600 4 КР:

Марка электровоза	Ширина колеи, мм	Ширина, мм	Высота, мм	Длина, мм
3 КР – 600 4 КР	900	1300	1515	3120

На основании выбранных средств транспортировки и подъема руды выбираем типовое сечение вертикального ствола. Принимаю сечение вспомогательного ствола равным 4,5 метров в свету.

1. Определим параметры сечения однопутевой выработки:

• h₁ = 1550 мм – высота транспортного оборудования;

• h₂ = 390 мм – высота от почвы до головки рельса;

• h₃ = 200 мм – высота балластового слоя;

• h = 2000 мм – высота подвески контактного провода;

• h₄ = h – h₆ = 1800 мм – высота стенки выработки от балластового слоя;

• В = А+m+n = мм – ширина выработки в свету;

• мм – высота свода крепи;

• h₅ = h + h₀ = 2000 + 1000 = 3000 мм – высота выработки от выработки до верхней точки свода;

• мм – расстояние от оси пути до оси выработок;

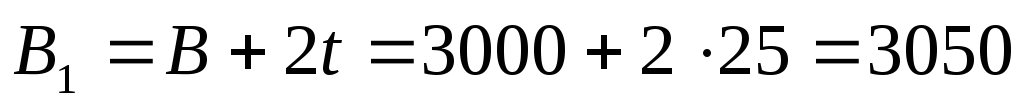

• мм – проектная ширина выработки в проходке, где t = 25 мм – расчетная величина стенок крепи;

• мм – проектная высота выработки в проходке;

• мм – радиус осевой дуги свода;

• мм – радиус боковой дуги свода;

• м² – площадь поперечного сечения выработки в свету;

• м² – площадь поперечного сечения выработки в проходке;
