- •1 Установление технологического маршрута и последовательности выполнения операций
- •1.1 Маршрут ремонта автосцепного оборудования
- •1.2 Неисправности ремонтируемой детали и технология ремонта замка
- •6 Определение стоимости восстановления детали
- •9 Выбор наилучшего варианта восстановления по критерию минимальных затрат
6 Определение стоимости восстановления детали
В соответствии с заданием курсового проекта восстановлению подлежат поверхности 1, 2 и 4 (рисунок 1) замка автосцепного устройства. Восстановление проводится полуавтоматической наплавкой полуавтоматом А -765. Для полуавтомата выбираем электродную проволоку сплошного сечения, близкой по химическому составу к свариваемому металлу, марки Св-08Г2С.
Износ поверхностей составляет:
поверхность 1 – 2 мм;
поверхность 2 – 2 мм;
поверхность 4 – 3 мм.
При наплавке изношенных поверхностей с целью снижения вероятности образования трещин в металле шва содержание углерода в проволоке должно быть ниже, чем в свариваемой стали.
Для расчета времени восстановления изношенных поверхностей необходимо определить режимы наплавки и размеры наплавляемого слоя.
Для поверхности 1 принимаем: ширина наплавленного слоя (валика) В=15мм; высота наплавленного валика hн=4мм(износ составляет 2мм и припуск на механическую обработку -2мм); площадь поперечного сечения Sн=44мм2; диаметр электродной проволоки dэ=2мм.
Ток дуги рассчитывается по формуле
Iн = j . Sэ, (18)
где j – плотность тока, которую мы подбираем по диаметру электродной проволоки, j=160 А/ мм2;
Sэ– площадь поперечного сечения электрода , мм2.
Площадь поперечного сечения электрода рассчитывается по формуле
Sэ = П . dэ2 / 4, (19)
Sэ= 3,14 . 22/4=3,14 мм2
По формуле (19) вычислим ток дуги
Iн =160 . 3,14=502,4 А
Округлив полученное значение, принимаем ток дуги равным 500 А.
Напряжение дуги рассчитывается по формуле
Uд=20+0,05.Iн/, (20)
Uд =20+0,05.502,4/= 37,8В.
Cкорость наплавки определяется по формуле
, (21)
где Sн – площадь поперечного сечения шва, см2;
ρн – плотность наплавленного металла, ρн =7,2 г/см3;
αн – коэффициент наплавки, г/А ч,
Iс – сила сварочного тока.
Площадь поперечного сечения шва, по справочным данным (В=15мм, hн=4мм), принимаем равной 44мм2.
Коэффициент наплавки определяем по формуле
, (22)
где αр – коэффициент расплавления, г/А ч;
ψ – коэффициент потерь на угар и разбрызгивание, ψ =7 %.
Коэффициент расплавления рассчитываем по формуле
, (23)
г/А ч.
По формуле (22) вычислим коэффициент наплавки
г/А ч.
По формуле (21) вычислим скорость наплавки
м/ч.=9,4мм/с.
Р ассмотрим поверхность 1. Износ = 2 мм. Т.к. высота наплавляемого валика hн=2мм , то припуск на обработку = 2 мм.
Рисунок 2 – Схема замыкающей части замка
Масса наплавленного металла при наплавочных работах определяется по формуле
mн=Sн . hн. ρн , (24)
где Sн – площадь наплавляемой поверхности, см2;
hн – высота наплавляемого валика, cм;
ρн – плотность наплавленного металла, ρн = 7,2г/ см3.
По формуле (24) вычисляем массу наплавленного металла
m1=73,8 . 0,4 . 7,2=213гр=0,213кг.
Время наплавки одного валика (, с) рассчитаем по формуле
, (25) где l– длина наплавленного валика шва (равна характерному размеру под наплавку), мм; – скорость наплавки, мм/с.
Для создания единого слоя при нескольких проходах последующие валики должны перекрывать предыдущие на 0,2-0,4 ширины одного валика. Слой имеет более ровную поверхность, когда перекрытие близко к 0,4 ширины валика. Исходя из того, что ширина валика В=15 мм, то поверхность 1 можно наплавить за 2 прохода.
|
|
|
Время наплавки всей поверхности:
, (26)
где n – число проходов необходимое для наплавки всей площади поверхности;
m – число слоев необходимое для восстановления изношенной поверхности.
с
Рассмотрим поверхность 2 – нижняя часть замка автосцепки (рисунок 3). Износ данной поверхности по заданию составляет 2 мм. Принимаем припуск на механическую обработку 2 мм.
Рисунок 3– Схема нижней части замка автосцепки
Для нижней части замка автосцепки:
S2= 26,5 см2, h=0,4 см.
г. |
|

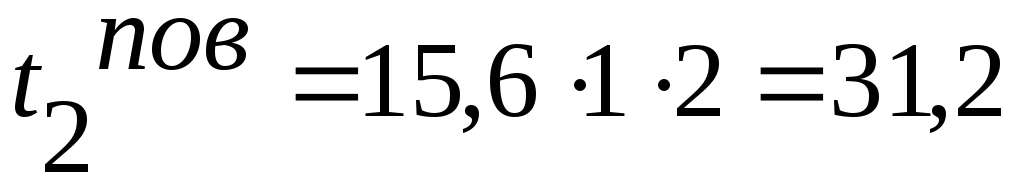

Время наплавки данной поверхности :
с. Время наплавки всей поверхности: с |
|
Рассмотрим поверхность 4 – кромка овального отверстия замка автосцепки (рисунок 4).
Износ данной поверхности по заданию составляет 3 мм. Припуск на механическую обработку составляет 2 мм.
Рисунок 4 – Схема кромки овального отверстия замка автосцепки.
Для поверхности кромки овального отверстия замка автосцепки
S4= 36 см2, h4=0,5 см.
г. |
|
Время наплавки данной поверхности :
с. Время наплавки всей поверхности: с
|
|
Определим полное время наплавки всех поверхностей корпуса автосцепки tпол, с
(27)
где ti – время на наплавки i-й поверхности, с.
с.

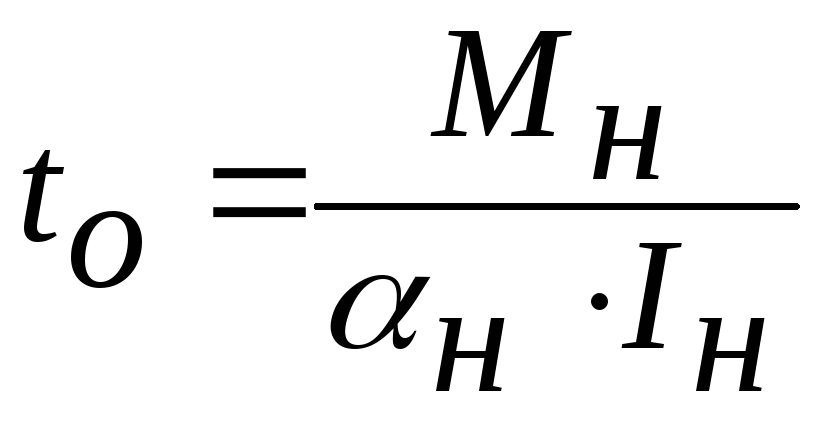

Определяем основное время tо, ч
, (28)
где Мн – масса наплавленного металла, г;
αн – коэффициент наплавки, г/(А ч);
Iн – сила тока наплавки, А.
Масса наплавленного металла определяется по формуле
, (29)
где mi – масса наплавленного металла на i – ю поверхность, г.
Тогда:
Определяем калькуляционное время tк, ч
, (30)
где kо – коэффициент основного времени, 0,55-0,7.
8 Определение стоимости восстановления детали другими методами
Для проведения анализа и выбора лучшего варианта технологического процесса ремонта корпуса автосцепного устройства рассмотрим показатели ремонта следующими методами:
– ручная дуговая наплавка;
– наплавка полуавтоматом А-765.
Таблица 7 – Параметры восстановления корпуса автосцепки различными способами.
Параметры восстановления |
Способ наплавки |
|
ручная |
п/а А-765 |
|
Скорость наплавки, м/ч |
8,66 |
33,8 |
Ток наплавки, А |
282,8 |
502,4 |
Напряжение дуги, В |
28,2 |
37,8 |
Масса наплавленного металла, г |
419,3 |
419,3 |
Основное время, ч |
0,15 |
0,04 |
Калькуляционное время, ч |
0,25 |
0,067 |
Анализ данных таблицы 7 показывает весомые преимущества полуавтоматической наплавки полуавтоматом А-765. Высокое значение силы тока значительно увеличивает скорость наплавки, а следовательно уменьшает основное время восстановления корпуса автосцепного устройства.
Себестоимость восстановления корпуса автосцепки рассчитывается в пункте 7, значения составляющих себестоимости и полная себестоимость для наплавки различными методами представлены в таблице 8.
Таблица 8 – Себестоимость восстановления корпуса автосцепки различными методами
Составляющие себестоимости |
Способ наплавки |
|
Ручная дуговая |
п/а А-765 |
|
Затраты на сварочные материалы, руб. |
11207 |
10601,5 |
Затраты на заработную плату, руб. |
3485 |
934 |
Затраты на электроэнергию, руб. |
4676,7 |
2408,3 |
Амортизационные отчисления по оборудованию, руб. |
176 |
184 |
Затраты на текущий ремонт и межремонтное обслуживание, руб. |
0,1 |
0,01 |
Затраты на ремонт, амортизацию, освещение, отопление и уборку помещения, руб. |
697 |
187 |
Полная себестоимость, руб. |
20242 |
14315,8 |
