57 Защита сетей
Защита сетей включает в себя максимальную токовую защиту от однофазных замыканий, обрыва фазы и понижения напряжения.К защите сетей предъявляются требования избирательности и быстроты срабатывания, надежности и чувствительности.
Максимальная токовая защита с выдержкой времени
Максимальной токовой защитой сетей называют защиту, приходящую в действие тогда, когда ток в защищаемой линии становится больше величины Ic.з, называемой током срабатывания защиты.
Допустим, что рассматриваемая сеть состоит из нескольких участков и что на каждом из участков со стороны питания установлено по выключателю и комплекту защиты (рис. 20, а). При таком расположении защит в зону каждой из них входят линия и шины в конце участка
При повреждении на любом из участков сети возросший ток приведет в действие защиты на всех участках, расположенных между источником питания и местом повреждения, для которых ток повреждения окажется больше тока срабатывания защиты. Так, при повреждении на третьем участке в действие могут прийти защиты всех трех участков. Однако сработать должна защита только третьего участка.
Это свойство защиты состоит в отключении в кратчайшее время поврежденного участка сети с сохранением бесперебойного снабжения электроэнергией остальных.

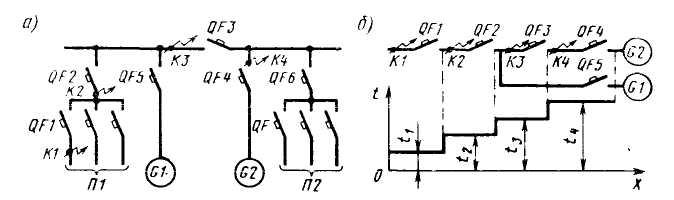

Рис. 6.5. Избирательная защита участков электрической сети: « — принципиальная схема; б — временная диаграмма
Пусть работу приемников электроэнергии обеспечивает генератор G2, а генератор G1 отключен (рис. 6.5, а). Включены АВ: генератора QF4, секционный QF3, распредели-
тельного щита QF2 и отдельного приемника QF1.
Точками К1-К4 обозначены возможные места (ступени) КЗ.
При КЗ на любой из ступеней должен отключиться только один из перечисленных АВ.
Избирательность ( селективность ) защиты сети можно получить настройкой ЗУ по времени отключения или току срабатывания.
Избирательность защиты по времени отключения достигается при выполнении условия
t<
t
< …t
(
6.13 ),
где
t,
t
,
…, t
время отключения АВ на соответствующем
участке сети.
Таким образом, быстрее остальных должен отключаться АВ, наиболее удаленный от генератора.
Например, при КЗ в точке К1 первым должен отключиться выключатель QF1 (рис. 9.5, б). Нарушение этого условия приводит к необоснованному отключению неповрежденных участков сети и затрудняет поиск поврежденного участка.Избирательность защиты по времени невозможно обеспечить при помощи установочных АВ, отключающих токи КЗ практически мгновенно, так как собственное время срабатывания всех аппаратов этого типа примерно одинаково и не регулируется.Поэтому установочные АВ применяют для защиты наиболее удаленных от генераторов участков электрической сети (в основном фидеров с приемниками электроэнергии).
Создать систему избирательной защиты по времени позволяют селективные АВ типов АМ и АМ-М, снабженные замедлителями расцепления с такими уставками на срабатывание в зоне токов КЗ: 0,18; 0,38; 0,63 и 1,0 с.
Указанные
уставки обеспечивают возможность
построения 5-ступенной системы защиты
по времени при условии, что на последней
ступени применен установочный АВ с
собственным временем срабатывания t<
0,03 с.
Избирательность по времени можно получить при помощи предохранителей. Для этого необходимо, чтобы номинальные токи плавких вставок предохранителей на защи-
щенных смежных участках сети отличались не менее чем на 3-4 ступени применяемого ро
да номинальных токов: 6, 10, 15, 20, 25, 60, 80, 100, 125, 160, 200, 225, 300, 350, 430, 500 и 600 А.
Избирательность защиты по. току срабатывания достигается при выполнении условия
i<
i
<
… i
(
6.14 ),
где
i,
i
… i
-
токи срабатывания ( отключения ) ЗУ на
отдельных участках сети.
Таким образом, ток отключения ЗУ должен уменьшаться по ступеням защиты в направлении от источника электроэнергии к приемникам.
Однако практически добиться полной избирательности по току не всегда возможно вследствие того, что токи КЗ отдельных участков электрической сети могут достигать зна-
чений, при которых происходит одновременное отключение АВ на двух-трех защищае-
мых смежных участках.
