  1. Характеристика паралельно прокладених ходів полігонометрії.

Віддалі між пунктами паралельних ходів полігонометрії даного розряду (класу), що близькі до граничних, повинні бути не менше:

  • у полігонометрії 4 класу – 2.5 км;

  • у полігонометрії 1 розряду – 1.5 км.

При менших віддалях найближчі пункти паралельних ходів повинні бути зв’язані ходами відповідного розряду.

Паралельно прокладені ходи

6. Можливі схеми побудови полігонометрії та елементів ходу.

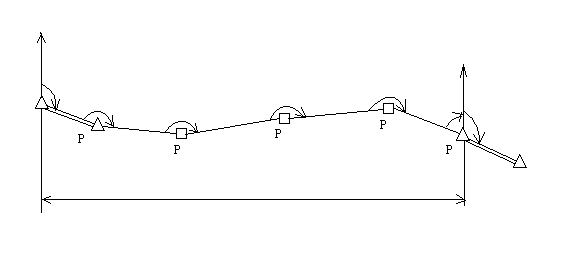

Окремий хід

Pпункти ходу

S сторони ходу

L замикальна лінія

α – дирекцій ний напрямок

β – виміряні кути

Хід з однією вузловою точкою

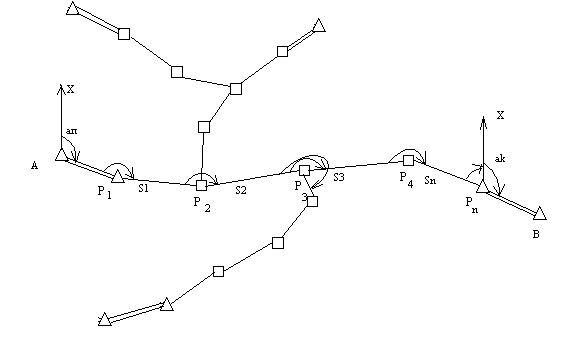

Хід з кількома вузловими точками

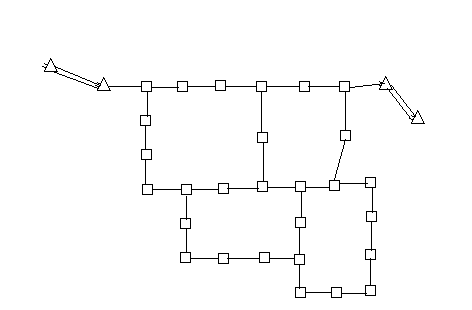

Система полігонів

7. Умови проектування полігонометричних ходів.

Середня щільність пунктів ДГМ для М 1:25000 становить 1 пункт на

50-60 км кв. Для М 1:5000 – 1 пункт на 20-30 км кв. Для М 1:2000 – 1 пункт на 5-10 км кв.

Для масштабу 1:500 на незабудованій території 1 пункт на 1 км кв., на слабозабудованій – 4 пункти на 1 км кв., на забудованій потрібно брати 8 пунктів на 1 км кв.

  1. окремий хід полігонометрії повинен опиратися на два вихідних пункти. На вихідних пунктах вимірюють прилеглі кути (прилеглі кути – кути між дирекційним і виміряним по ходу);

  2. при створенні мереж полігонометрії 4 класу, 1 і 2 розрядів треба дотримуватися вимог;

  3. при вимірюванні сторін полігонометрії слід уникати переходу від дуже коротких сторін до найдовших;

  4. лінії полігонометрії 4 класу, 1 та 2 розрядів вимірюють світловіддалемірами, електронними тахеометрами та іншими приладами, що забеспечують необхідну точність вимірювання.

Вимоги до положення пунктів полігонометрії:

  1. пункти повинні знаходитись в місцях довготривалого зберігання (обочини доріг, лінії передачі енергії, на межах землекористувань та ін.);

  2. сторони полігонометричних ходів повинні бути приблизно однакової довжини;

  3. повинна бути забезпечена видимість між пунктами із землі;

  4. повинні бути доступні і зручні пункти для спостереження;

  5. хід не повинен бути у формі «пилки»

9. Визначення центру ваги окремого полігонометричного ходу двома способами: графічним і аналітичним.

Для розрахунку точності вибираю хід, який знаходиться в найсприятливіших умовах – Північний – Східний. Центр ваги полігонометричного ходу т. О з координатами:

(додаток 3)

Аналітичний метод

пункту

Координати, м

Довжини

S

Кути

D0, і,

м

D2

км

Тип центру

X

Y

Філатово

5510877,5

518112,5

602,5

4870

23,7169

У15н

1

5510385

518450

880

215

4272,5

18,25426

У15н

2

5509515

518407,5

747,5

178

3582,5

12,83431

У15н

3

5508757,5

518425

715

129

3027,5

9,165756

У15н

4

5508320

518980

995

158

2322,5

5,394006

У15н

5

5507965

519910

1027,5

143

1437,5

2,066406

У15н

6

5506822,5

519975

1002,5

223

755

0,570025

У15н

7

5506147,5

519360

1132,5

74

1472,5

2,168256

У15н

8

5505672,5

520390

990

178

1110

1,2321

У15н

9

5505262,5

521292,5

762,5

157

1602,5

2,568006

У15н

10

5504525

521135

545

107

2277,5

5,187006

У15н

11

5504217,5

521820

1010

108

2872,5

8,251256

У15н

12

5504772,5

522595

862,5

135

2752,5

7,576256

У15н

13

5504527,5

523420

940

117

3522,5

12,40801

У15н

14

5505197,5

524090

662,5

118

3745

14,02503

У15н

Новий

5505225

524755

4347,5

18,90076

У15н

Σ

88108190

8331117,5

12875

144,3183
