40. Расчет осветительных установок методом коэффиц. Светового потока.
Этапы проектирования:
1 ознакомл-е с объектами проектир-я
2 обоснование и выбор освещения
3 обоснован-е и выбор источников света
4 определен-е нормативн параметров системы освещения
5 выбор осветительных приборов(светильников)
6 размещение светильников на плане помещения
7 светотехн-й расчет системы освещения
8 экономические расчеты
В наст вр примен-ся 2 осн метода расчета:
1 Метод коэф испол-я светового потока
2 Точечный метод
Метод коэф исп-я свет потока, кот основан на зависимости Fср=f(F), он позволяет произвести расчет на какую-то среднюю освещенность, что явл характерным для систем общего равномерного освещения:
F=(Eн×K×S×Z) / (n×v×η),
Измер-ся в лм.
41. Расчет осветительных установок точечным методом
Этапы проектирования: 1 ознакомл-е с объектами проектир-я; 2 обоснование и выбор освещения; 3 обоснован-е и выбор источников света; 4 определен-е нормативн параметров системы освещения; 5 выбор осветительных приборов(светильников); 6 размещение светильников на плане помещения; 7 светотехн-й расчет системы освещения; 8 экономические расчеты.
В наст вр примен-ся 2 осн метода расчета: 1 Метод коэф испол-я светового потока; 2 Точечный метод.

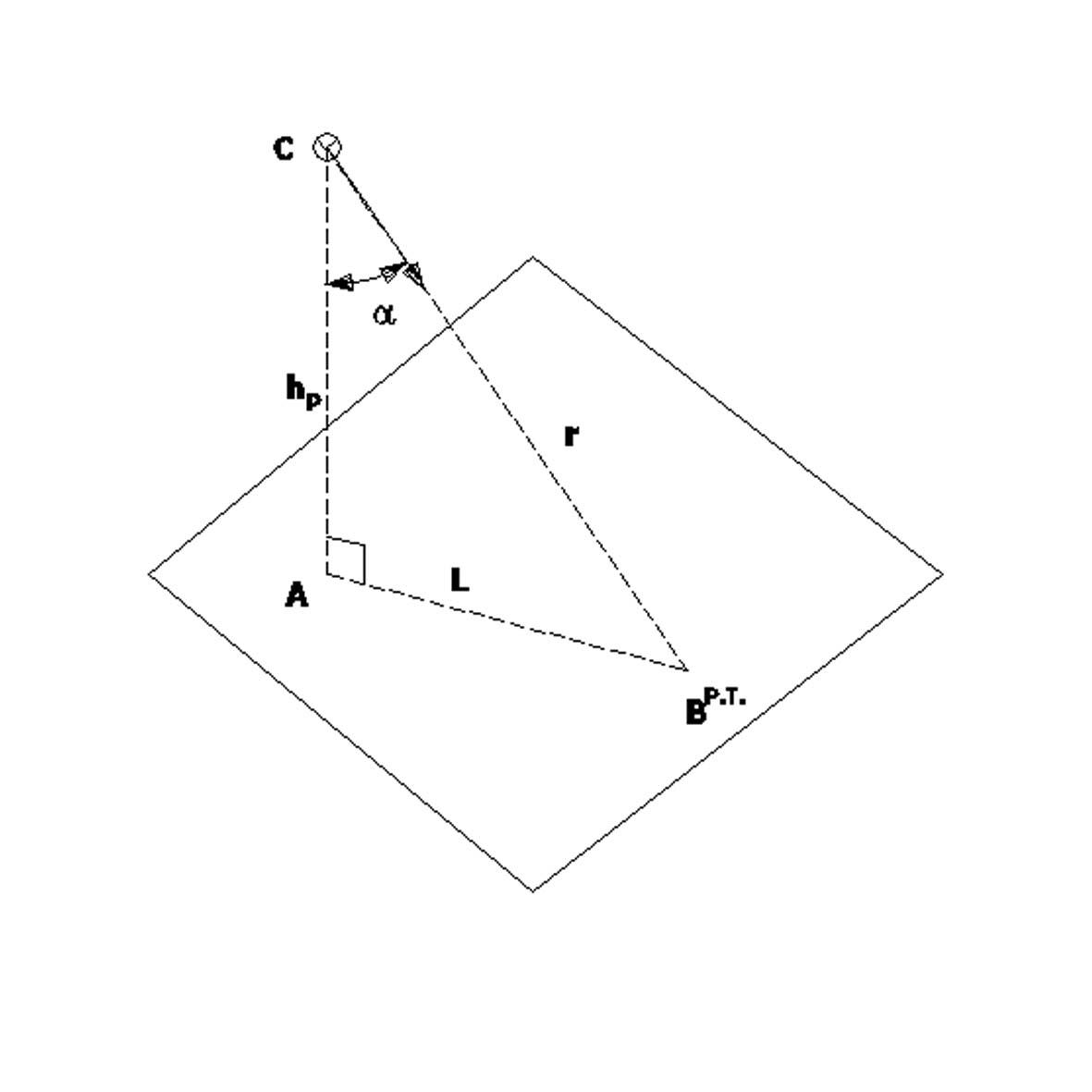

Точечный метод основан на зависимости Eр.т.=f(I). Для конкретной расч точки можно получить зависимость Eв=I2×cosα / r2
Однако приведенная расчетная зависимость не очень удобна при выполнении расч для систем освещ-я, в кот использ несколько освет-х приборов. Более удобн явл разновидность этого метода, испол-ая понятие условной освещенности(e) – освещенность создав-я некотор ист света со световыми потоками
F=1000 лм. Относит освещенность(E) - то же что и e, но при hр=1м.
В наст вр для расчетов точечным мет-м исп спец графики для нахождения значений e и E по величинам h и L.
Т.о. если в помещ устан несколько источников света, то для любой расч точки можно опред-ть с
помощью указ-х выше граф-ов, суммарную условную или суммарную относит освещенность. В целом для помещ-я при наличии точечных источников света м. получить:
m ∑ ei Fi m ∑ εi Fi
∑ ------------ или ∑ ----------
i=1 1000 i=1 1000 h2
Методика с использ-ем ei применяется при наличии точеч. источников света, а методика при использ-ии εi при наличии протяженных источн. света. Если вести расчет на какую-то освещенность с некот коэфф-ом запаса “K” , то м. получить выражение:
m ei Fi m ∑ εi Fi
E∙K=μ∑ ----------- или μ∑ ----------- , лк.
i=1 1000 i=1 1000 h2
μ- коэфф, учитыв-щий отраженный световой поток и поток от удаленных источн. света, и равная 1.1; 1.25
F- светов поток выбранного источн света.
μ∙F μ∙F
E∙K= ---------- ∑ ei или ----------- ∑ εi , лк.
1000 1000∙h2
Т.о. если с пом указанных выше графиков определить суммарную освещенность ∑ei и ∑εi, то легко м. определить фактич велич-у освещ-ти, кот буд иметь место для проектируемой нами системой. Если известно нормир освещ-ть, то м. рассч-ть знач-е светового потока F, по кот м. выбрать необх. источ света:
1000∙Eн∙К 1000∙Eн∙К∙h2
F = ---------------------- или F = ------------------
μ∙∑ei μ∙∑εi

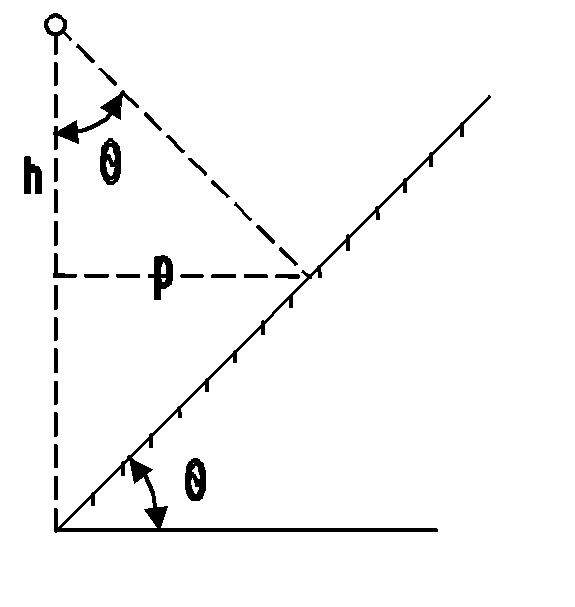

В некот случ необх произв расчет освещен-ти для наклонной или вертикальной поверхности. В этом случае м исп-ть приведение зависим. Однако вместо величин∑ei и ∑εi необх подставить
Ψ т.е. ∑eiψ и ∑εiψ
Ψ=cosθ ± p∙sinθ/h
